INSTALLAZIONE
3
3-24 HPR130 per taglio manuale Manuale di istruzioni

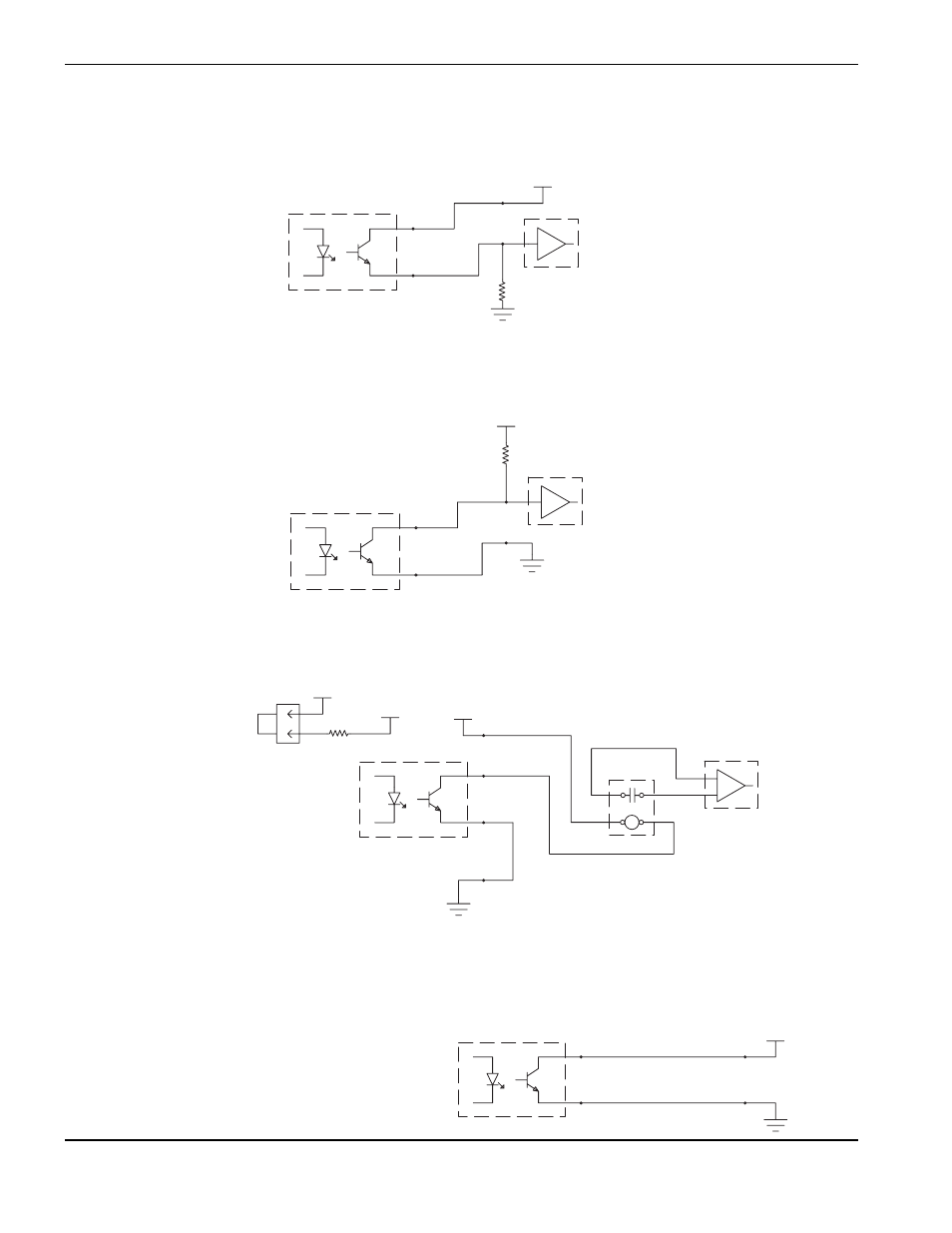

Esempi di circuiti di uscita
1. Interfaccia logica, attivo quando segnale alto (tensione >0)
2. Interfaccia logica, attivo quando segnale basso (tensione = 0)
3. Interfaccia relé
4. Non utilizzare questa configurazione. La garanzia verrebbe invalidata.
Elevata impedenza (≤10mA)
10K
(opzionale)
CNC/PLC
5VCC-24VCC
C
HPR
E
+
-
HPR
C
E
+
-
5VCC-24VCC
Elevata impedenza (≤10mA)
CNC/PLC
10K
(opzionale)
CNC/PLC
CNC +24V
+24VCC CNC +24V
HPR
C
E
+
-
Messa a
terra
Bobina relé esterna a
24VCC a bassa
potenza ≤10mA o
≥2400ohm
Ingressi per chiusura
contatto a corrente
elevata (CA o CC)
°t
Qualunque tensione
Invalida la
garanzia
HPR
Installare un
ponticello
108056
J304
C
E
+
-
