INSTALLAZIONE
HPR130 per taglio manuale Manuale di istruzioni 3-7
Collegamento a terra dal tavolo di lavoro
Se viene installata un picchetto supplementare di terra vicino al tavolo di lavoro per ridurre le interferenze
elettromagnetiche, questo deve essere collegato direttamente alla terra della struttura dell’edificio, collegata alla
terra di servizio; oppure piantato in terra, a patto che la resistenza tra il picchetto di terra e la terra di servizio
soddisfi le normative nazionali o locali. Porre il picchetto di terra supplementare entro 6 m dal tavolo di lavoro
secondo le normative nazionali o locali.
Se un modulo è collegato al tavolo di lavoro, quest’ultimo deve essere collegato a terra tramite l’alimentatore,
oppure deve essere cambiata la configurazione per soddisfare le normative elettriche nazionali o locali.
Può essere messa sul conduttore tra il picchetto di terra del tavolo di lavoro e la terra PE una nucleo di ferrite, con
un numero di spire avvolte sufficiente per isolare la terra di sicurezza (a 60 Hz) dalle interferenze di tipo
elettromagnetico (frequenze superiori a 150 Hz). Maggiore è il numero di spire, maggiore è l’isolamento. Una
bobina adatta allo scopo può essere realizzata avvolgendo 10 o più spire del cavo di lavoro su materiali come
Magnetics (codice pezzo 77109-A7), Fair-Rite (codice pezzo 59-77011101), o altri materiali equivalenti.
Posizionare la bobina il più vicino possibile all’alimentatore plasma.

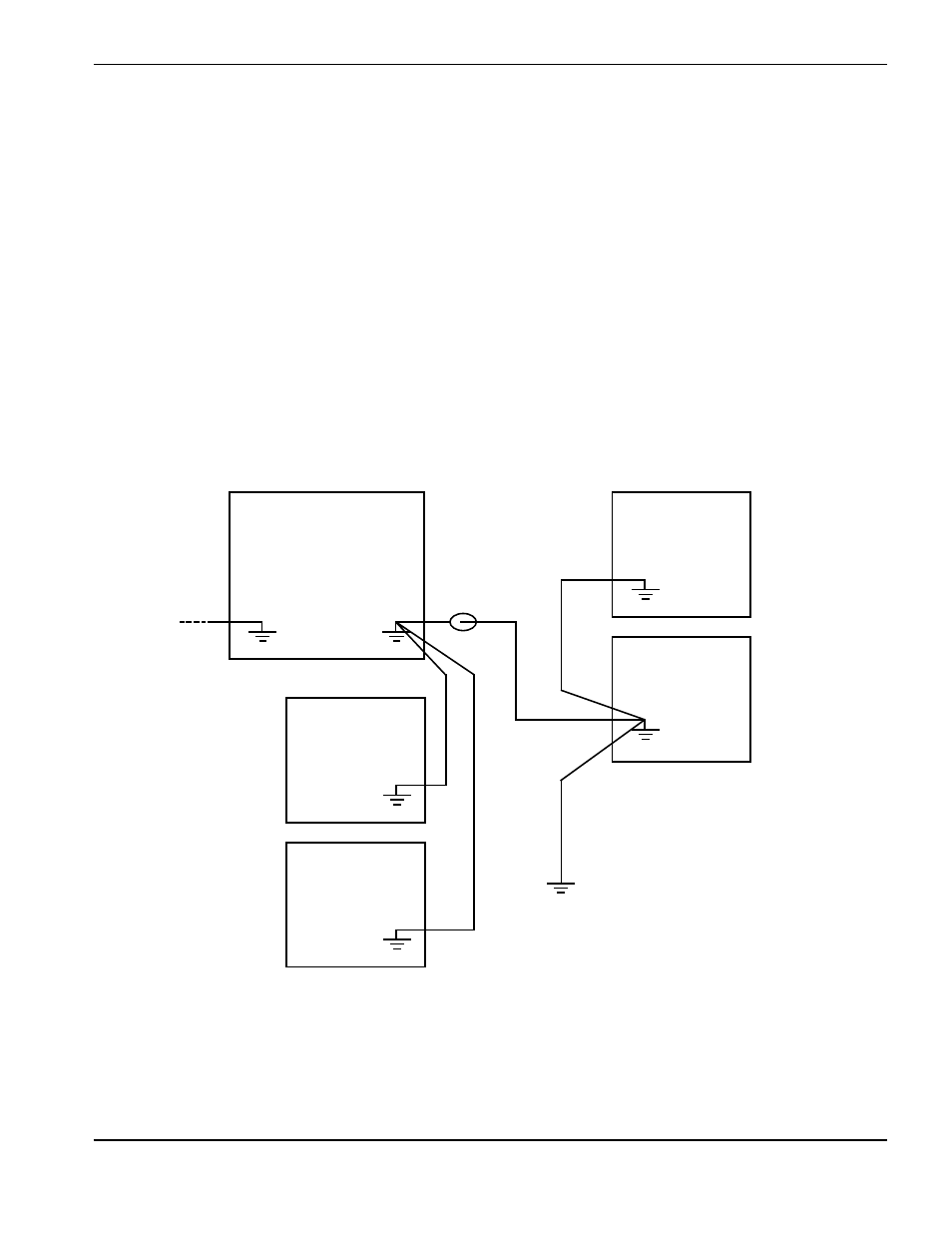

Figura 1 Configurazione raccomandata del collegamento di terra
Nota: La configurazione può variare per ciascuna installazione e può richiedere uno schema di terra differente.
Generatore plasma
(PE)
(PE)
(PE)
(PE)
Cavo di terra
Bobina di ferrite
Asta di terra
supplementare
Consolle del gas
Altri componenti
che ricevono potenza
dall’alimentatore plasma
Consolle di
accensione
Tavolo di lavoro
