InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-49

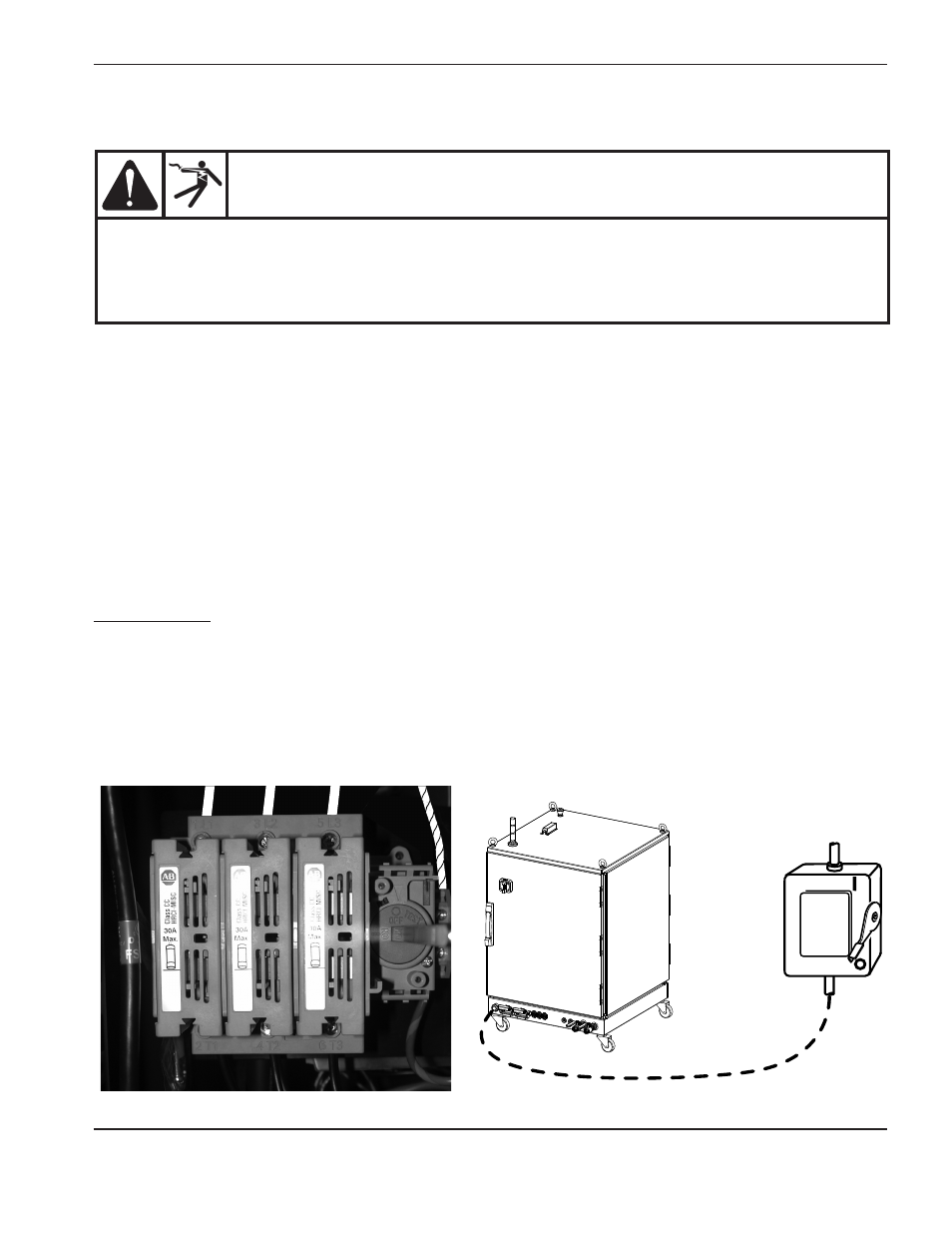

Collegamento dell'alimentazione elettrica
1. Far passare il cavo di alimentazione attraverso il pressacavo sul retro del generatore laser a fibre.
2. Aprire lo sportello posteriore della scatola del generatore laser a fibre e individuare la morsettiera
dell'alimentazione principale.
3. Collegare i cavi di alimentazione ai terminali come illustrato sotto.
4. Verificare che l'interruttore generale di linea sia in posizione oFF e che rimanga in tale posizione
per tutta la durata dell'installazione del sistema.
5. Collegare i cavi di alimentazione all'interruttore generale di linea nel rispetto delle normative elettriche nazionali
e locali.
Colore del cavo
l1 = rosso
l2 = bianco
l3 = nero
(Pe) messa a terra = verde/giallo
1 L1 3 L2 5 L3
Interruttore
generale
Cavo
di alimentazione
Terra Rosso Bianco Nero
PeRIColo
le SCoSSe elettRICHe PoSSono eSSeRe letalI
l'interruttore generale deve trovarsi in posizione oFF (spento) prima che vengano stabiliti
i collegamenti del cavo di alimentazione elettrica. negli Stati Uniti, usare una procedura di blocco
di sicurezza fino a quando non vengono completate la riparazione o la manutenzione. negli altri
Paesi, seguire le procedure di sicurezza locali e nazionali applicabili.
4.
