CaratteristiChe teCniChe
1-10 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
cavo per trasmissione raggio
La potenza ottica viene trasmessa dall'alimentazione laser a fibre attraverso il cavo per trasmissione raggio della
fibra ottica. A causa delle superfici ridotte e degli elevati livelli di potenza, la pulizia delle superfici ottiche di ingresso
e di uscita è fondamentale per garantire una lunga durata dei componenti e per un funzionamento corretto. Ogni volta
che viene rimossa dalla relativa presa, ogni superficie deve essere ispezionata con la lente d'ingrandimento fornita
insieme al sistema. Per evitare contaminazioni e scheggiature, le superfici ottiche non devono essere toccate.
Nota: Se è necessario procedere alla pulizia, vedere Procedura di pulizia a pagina 4-4.

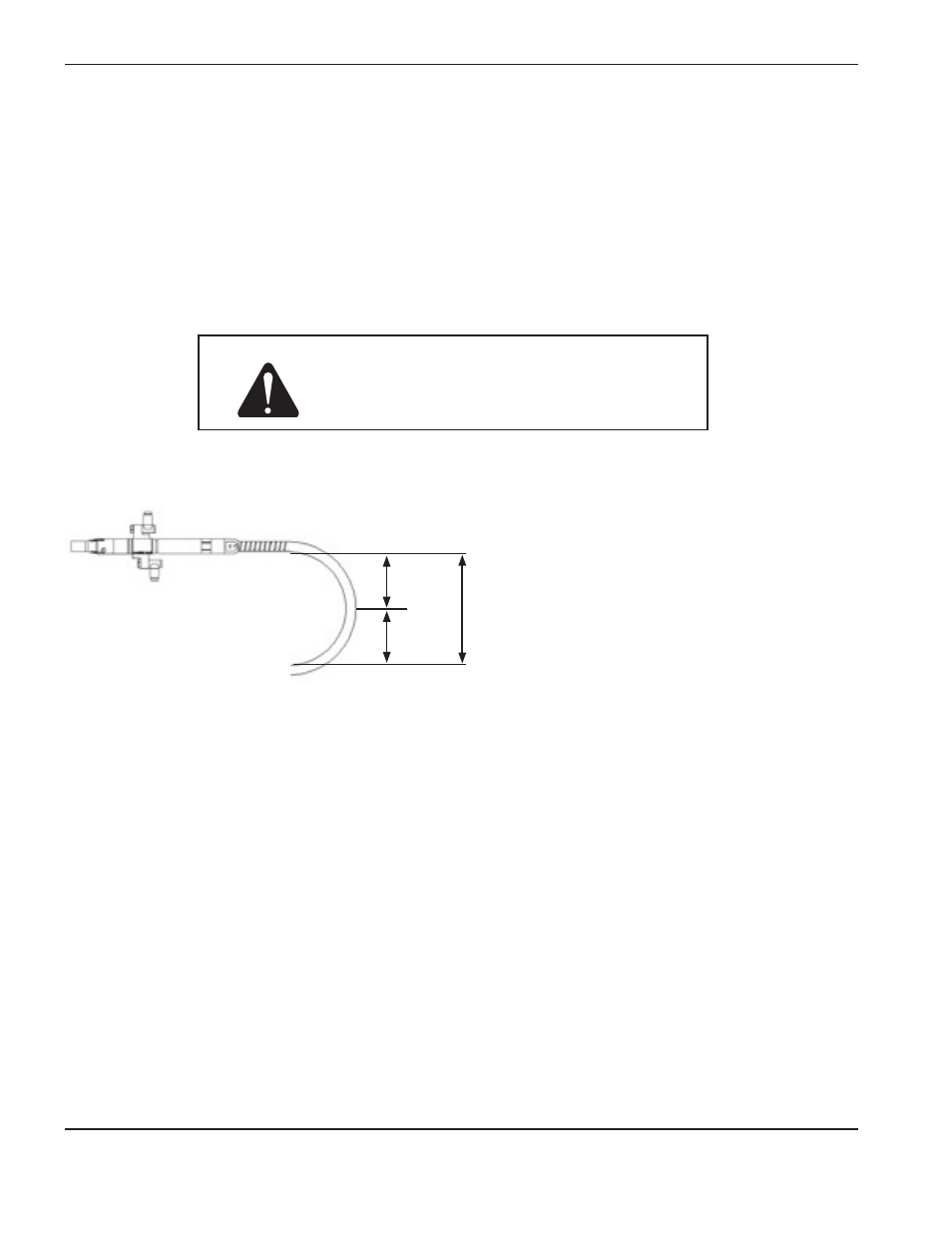

100 mm
100 mm
200 mm Diametro = 2 x raggio = 200 mm
Attenzione: Il raggio di piega minimo del cavo per
trasmissione raggio è di 100 mm. Se il raggio
è inferiore, la fibra potrebbe subire danni.
