InstallazIone
2-40
HyIntensity Fiber Laser
Manuale di istruzioni – 807094 Revisione 2

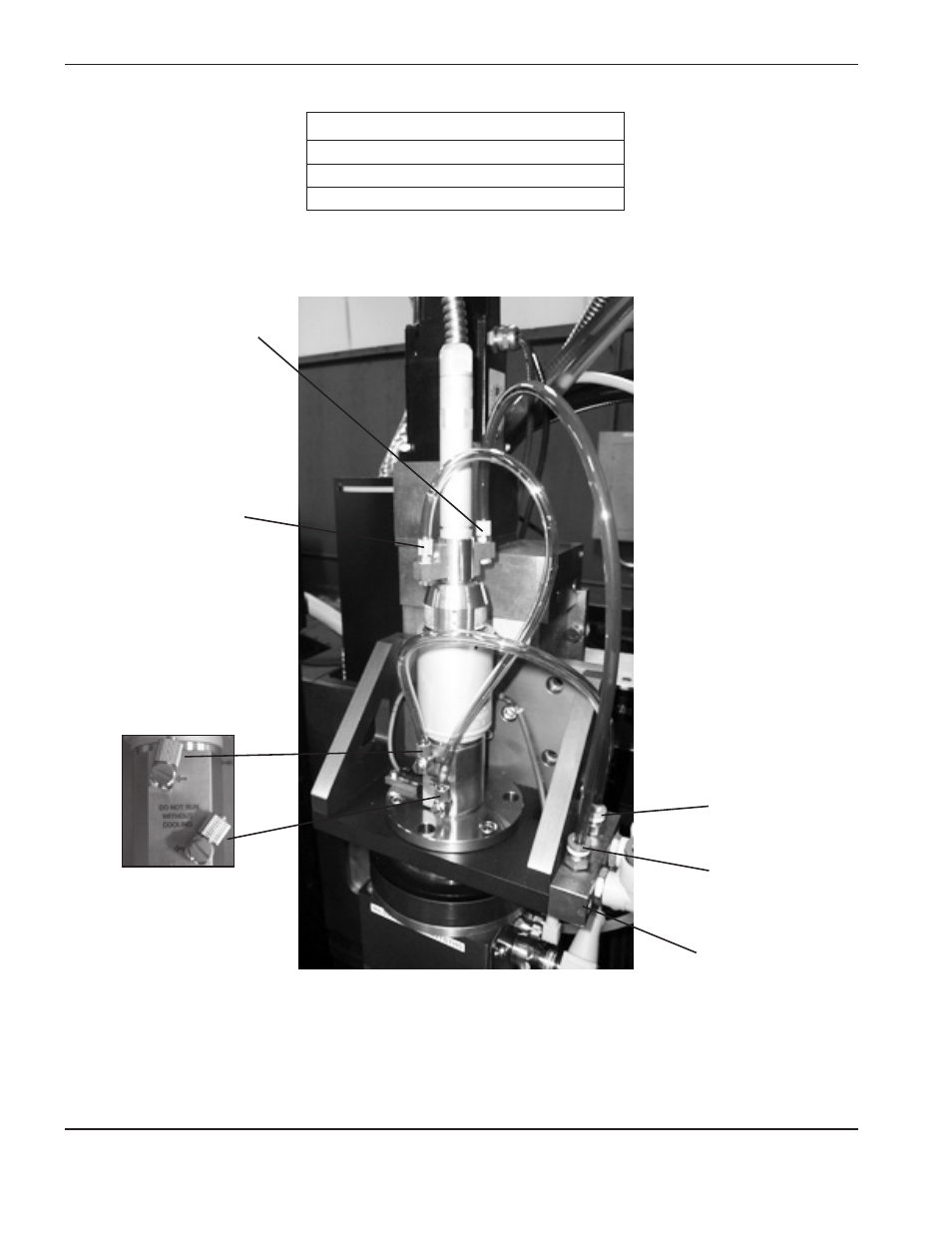

tubi in dotazione con il sistema
Tubo blu: diametro esterno 6 mm
Tubo rosso: diametro esterno 6 mm
Tubo nero: diametro esterno 6 mm
Collettore testa laser
Raccordo blu
di alimentazione da 6 mm
Raccordo WATER IN
(entrata acqua) sulla baionetta
Raccordo WATER OUT
(uscita acqua) sulla baionetta
Raccordo di ritorno rosso
da 6 mm
Cavo per trasmissione raggio e tubi del refrigerante per il collimatore
Raccordo WATER IN
(entrata acqua) sul collimatore
Raccordo WATER OUT
(uscita acqua) sul collimatore
