InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-21

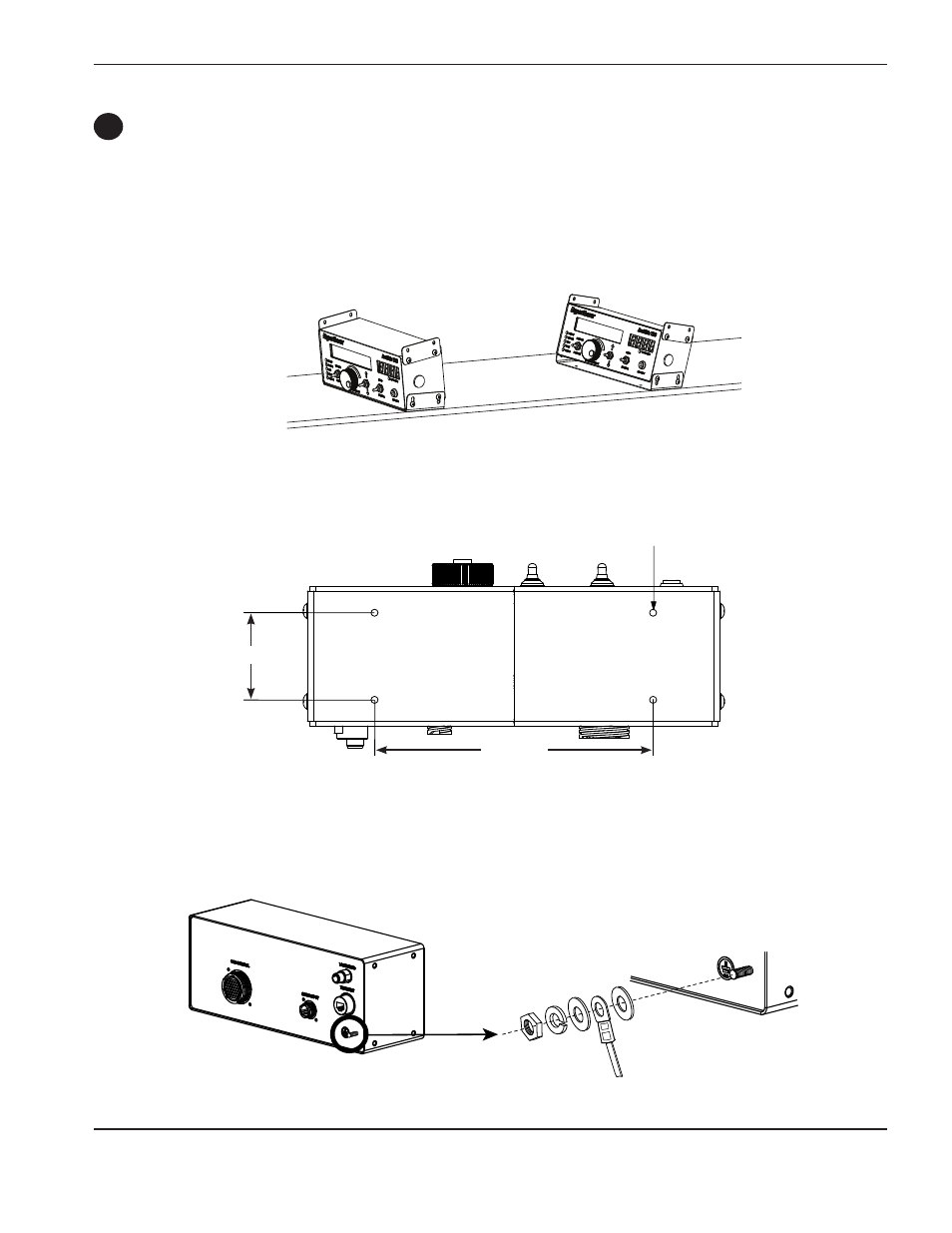

Montaggio del controller testa laser (lHC)
Le staffe di montaggio sull'LHC consentono diverse opzioni di montaggio. Possono essere installate nella parte inferiore
o su un altro componente dell'attrezzatura, nonché diritta o inclinata. L'LHC deve essere montato sulla macchina
di taglio a portale in modo che l'operatore possa vedere il display durante il cambio dell'estensione dell'ugello sulla testa
laser e durante il taglio.
LHC montato su una superficie
e inclinato verso il basso.
LHC montato su una superficie
e inclinato verso l'alto.
Dimensioni staffa di montaggio per il controller della testa laser
Diametro
5,0 mm
4 posizioni
63,5 mm
203,2 mm
Messa a terra del controller della testa laser
B
