InstallazIone
2-32 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2
4. Rimuovere il collimatore dal suo imballaggio originale.
5. Prima di procedere, verificare che la parte esterna del collimatore non presenti polvere o detriti. Se sono
presenti polvere o detriti, usare una salvietta per lenti o aria secca compressa e pulita per rimuoverli.
6. Rimuovere con cura i cappucci protettivi da entrambe le estremità del collimatore e ispezionare la parte
interna del collimatore per controllare l'eventuale presenza di polvere, detriti o residui trasparenti. Se sono
presenti polvere, detriti o residui, prima dell'uso il collimatore deve essere ispezionato e pulito da personale
adeguatamente addestrato.
7. Reinstallare il cappuccio protettivo chiaro nell'estremità di entrata del collimatore.

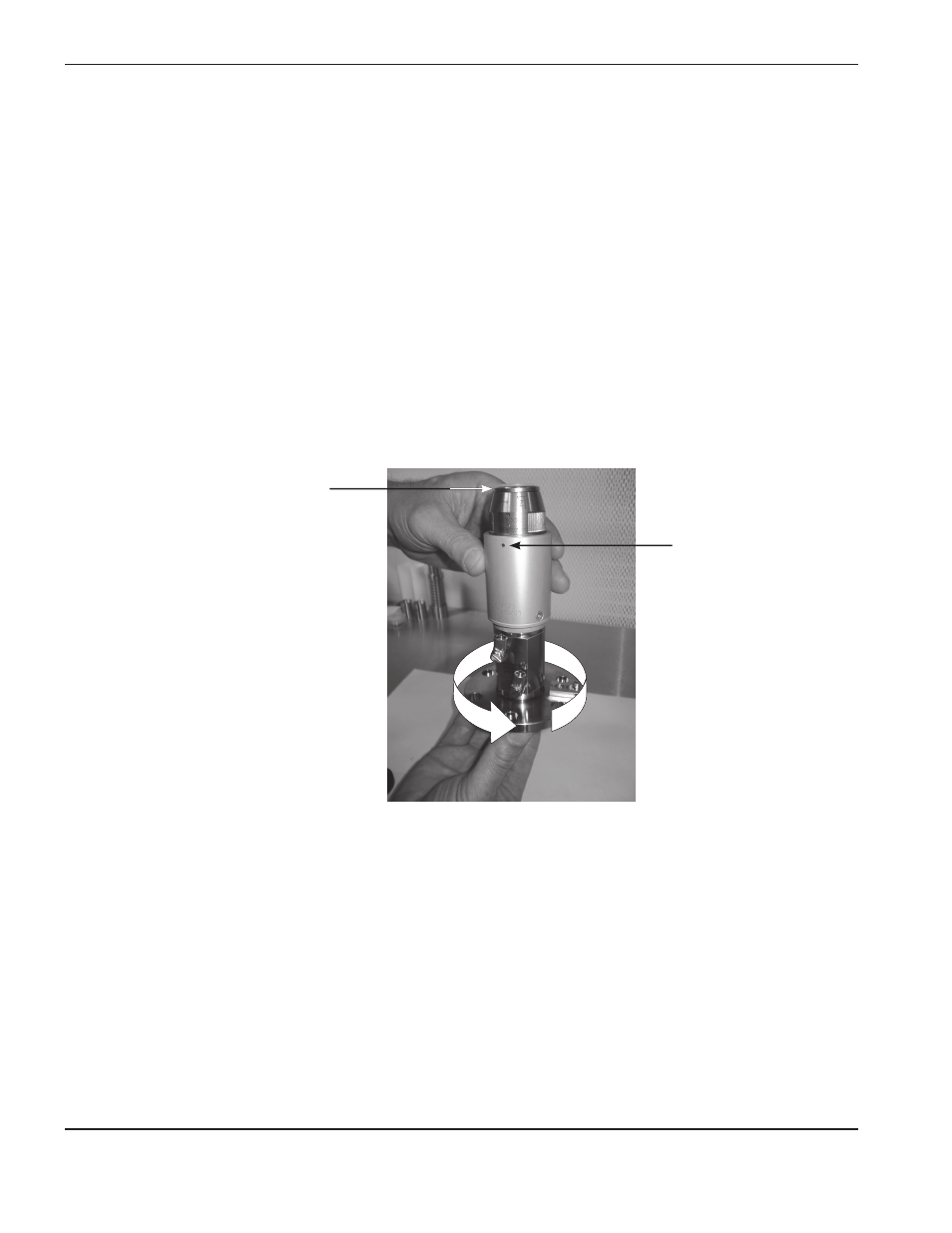

8. Tenere il collimatore in posizione verticare con il cappuccio protettivo chiaro verso l'alto e installare con cura
la flangia adattatore della testa laser nel collimatore avvitandola come mostrato di seguito. Ruotare a mano
la flangia adattatore finché non è ben stretta.
Cappuccio protettivo
chiaro sull'estremità
di entrata del collimatore
9. Verificare che l'anello di bloccaggio sulla parte superiore del collimatore sia in posizione di sbloccaggio.
L'anello di bloccaggio è in posizione di sbloccaggio quando i punti rossi sono allineati.
Punto rosso
