C Montaggio consolle del gas
La consolle del gas è di solito montata sulla macchina di taglio a portale per consentire visibilità all'operatore. Inoltre,
la linea di alimentazione gas di taglio tra la consolle e la testa laser deve essere più corta possibile in modo da ridurre
la perdita di pressione con una lunghezza massima del tubo pari a 10 m. Le linee di alimentazione alla consolle del gas
devono avere le dimensioni giuste in modo da poter supportare le pressioni e le portate richieste per ogni gas.
La consolle del gas per il processo di taglio laser è studiata per poter essere applicata ai parametri di funzionamento
normali del gas di assistenza necessario per il taglio laser dell'acciaio al carbonio, acciaio inossidabile e alluminio.
Sono fornite uscite aggiuntive dalla consolle del gas per il raffreddamento della testa laser e un getto laterale per
lo sfondamento di materiali più spessi. Per il corretto funzionamento, è necessaria la fornitura di ossigeno, azoto e aria
e i requisiti sono descritti nella sezione Caratteristiche tecniche. Per raggiungere le prestazioni di pressione dinamica
del gas di assistenza richieste per il taglio laser, la lunghezza massima del tubo tra la consolle del gas e la testa laser
è di 10 m. Usare il tubo da 10 m (024874) provvisto con il sistema.

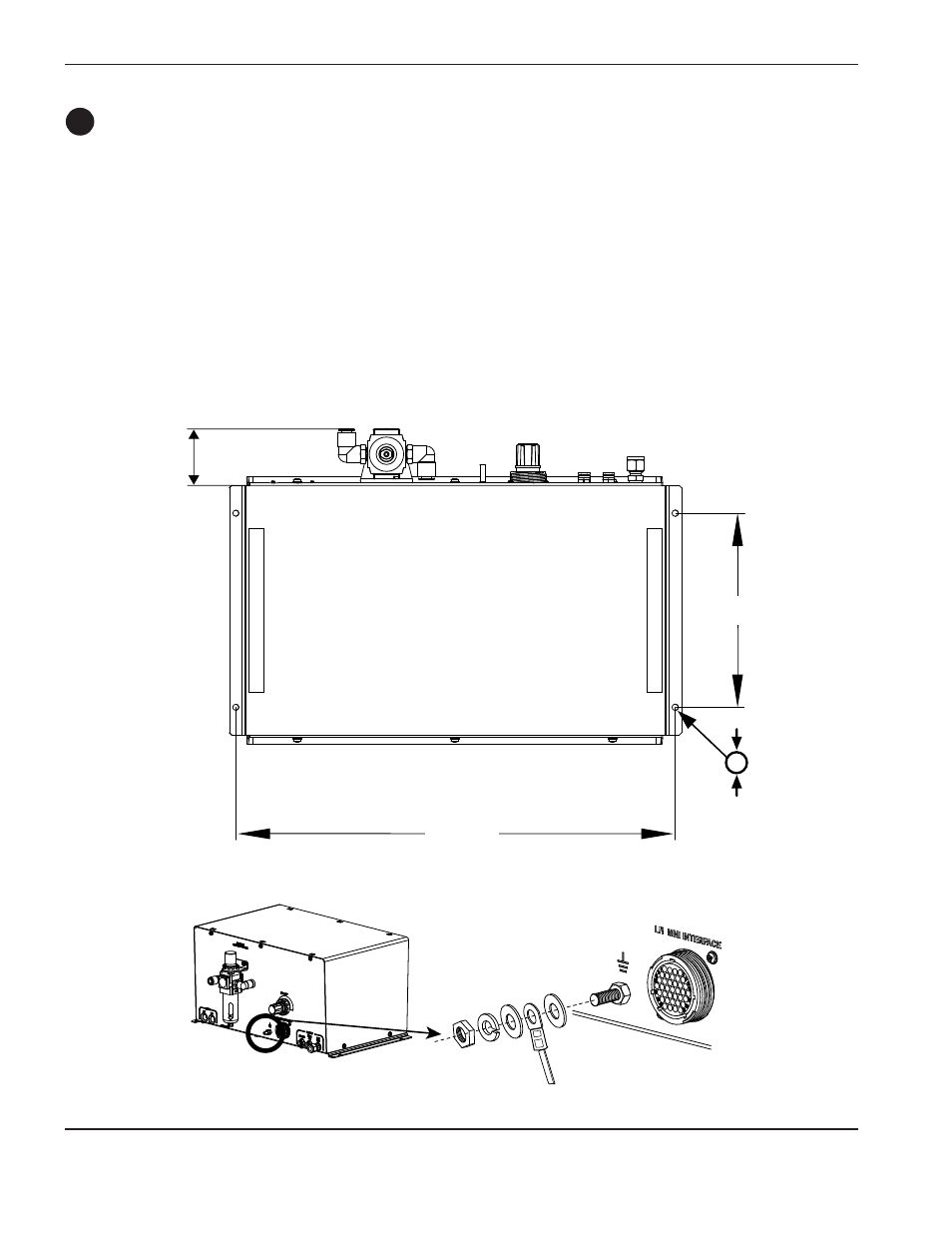

460,375 mm
203,2 mm
63,5 mm
6,731 mm
(4 posizioni)
Messa a terra della consolle del gas
