InstallazIone
2-20
HyIntensity Fiber Laser
Manuale di istruzioni – 807094 Revisione 2

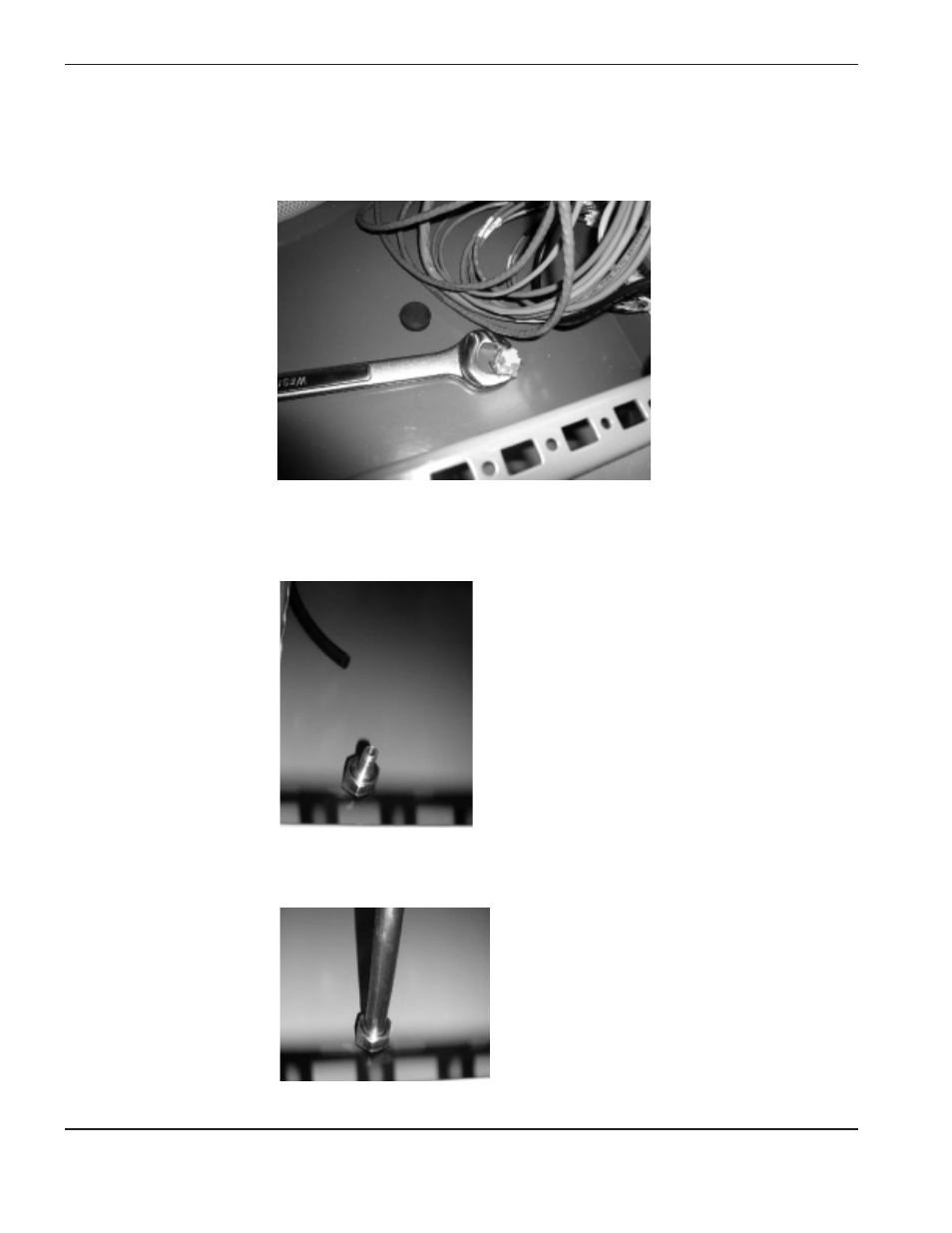

3. Far passare l'estremità filettata dello scarico all'interno del foro alla base della scatola del generatore laser
dalla parte inferiore della scatola e fissarla con il dado esagonale da 1 pollice. Stringere il dado in modo
da comprimere la guarnizione nera usando una chiave a estremità aperta da 1 poll.
4. Allacciare il raccordo in ottone spinato all'estremità del dispositivo di scarico. NON STRINGERE
ECCESSIVAMENTE!
Installare lo scarico
Installare il raccordo
in ottone
5. Spingere il tubo di scarico nel raccordo spinato per completare la procedura di assemblaggio.
Installare il tubo di scarico
