InstallazIone
HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2 2-33
10. Indossare guanti anti-pelucchi e anti-polvere nella restante parte di questa procedura.
11. Prima di procedere, ispezionare visivamente la parte esterna del connettore della baionetta del BDO per
controllare l'eventuale presenza di polvere o detriti. Se sono presenti polvere o detriti, usare una salvietta per
lenti o aria secca compressa e pulita per rimuoverli.
12. Rimuovere con cura il cappuccio protettivo nero dal BDO e ispezionare visivamente il gruppo quarzo per
controllare l'eventuale presenza di polvere, detriti o residui trasparenti. Se sono presenti polvere, detriti
o residui trasparenti, prima dell'uso il BDO deve essere pulito da personale adeguatamente addestrato. Fare
riferimento a "Pulizia del gruppo quarzo" nella sezione Manutenzione del manuale di istruzioni del laser a fibre
per ulteriori informazioni. Reinstallare il cappuccio protettivo nero sul BDO dopo l'ispezione e/o pulizia.
13. Con l'aiuto di un assistente, tenere il connettore della baionetta del BDO in posizione orizzontale e rimuovere
con cura il cappuccio protettivo nero.
14. Con l'aiuto di un assistente, tenere il collimatore in posizione orizzontale e rimuovere con cura il cappuccio
protettivo chiaro dall'estremità di entrata.

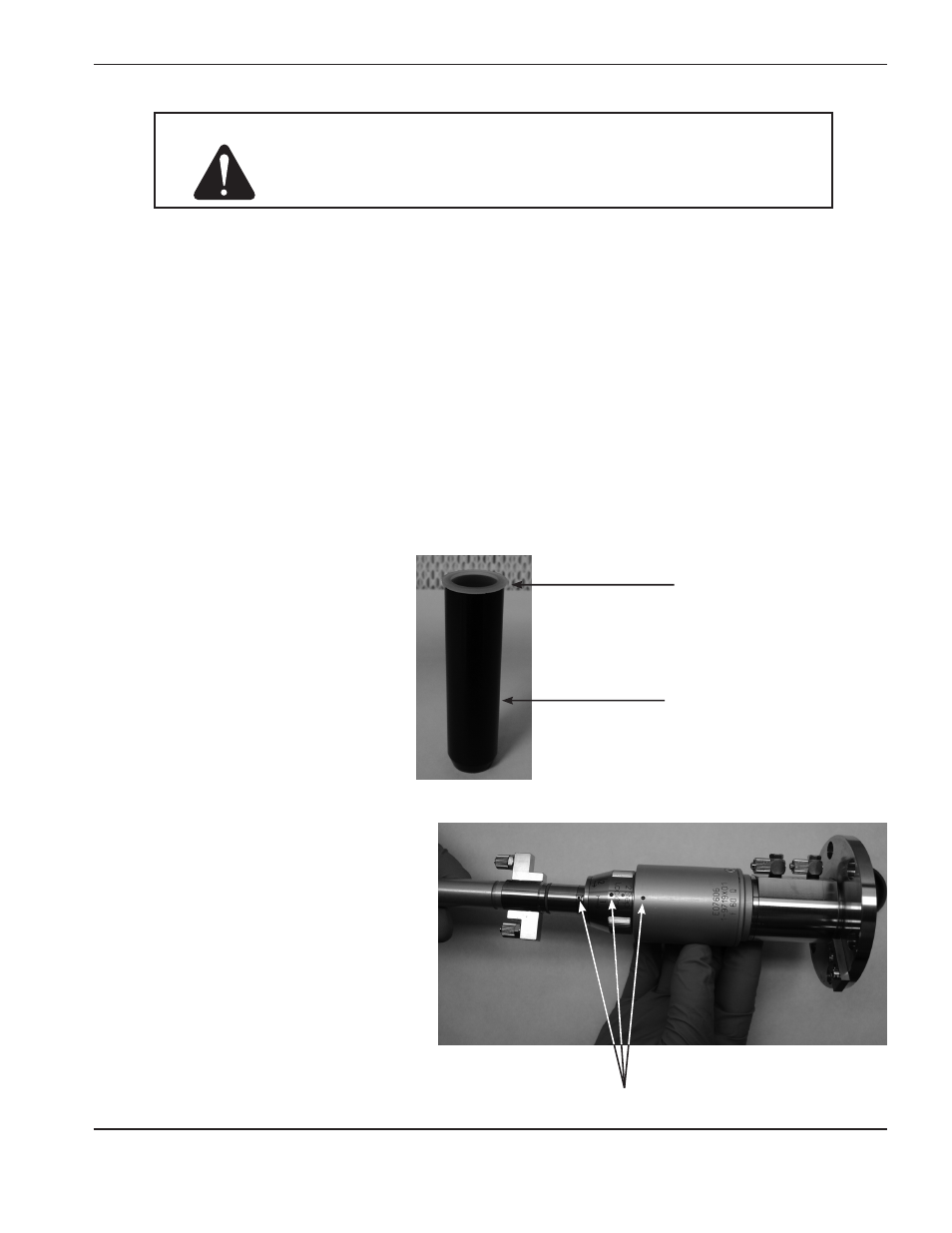

15. Inserire il cappuccio protettivo chiaro nel cappuccio protettivo nero (mostrato di seguito) e collocarli nel kit
di accessori della testa per usi futuri.
attenzione: nella restante parte di questa procedura devono essere indossati
guanti anti-pelucchi e anti-polvere per evitare danni alle superfici
ottiche
16. Individuare i punti di allineamento
rossi sulla baionetta e sul collimatore.
Ruotare il collimatore per allineare
i punti rossi come mostrato, inserire
con cura la baionetta nel collimatore
e ruotare l'anello di bloccaggio in senso
orario per incastrare i dispositivi.
Cappuccio protettivo chiaro
Cappuccio protettivo nero
Punti di allineamento rossi
