InstallazIone
2-44 HyIntensity Fiber Laser Manuale di istruzioni – 807094 Revisione 2

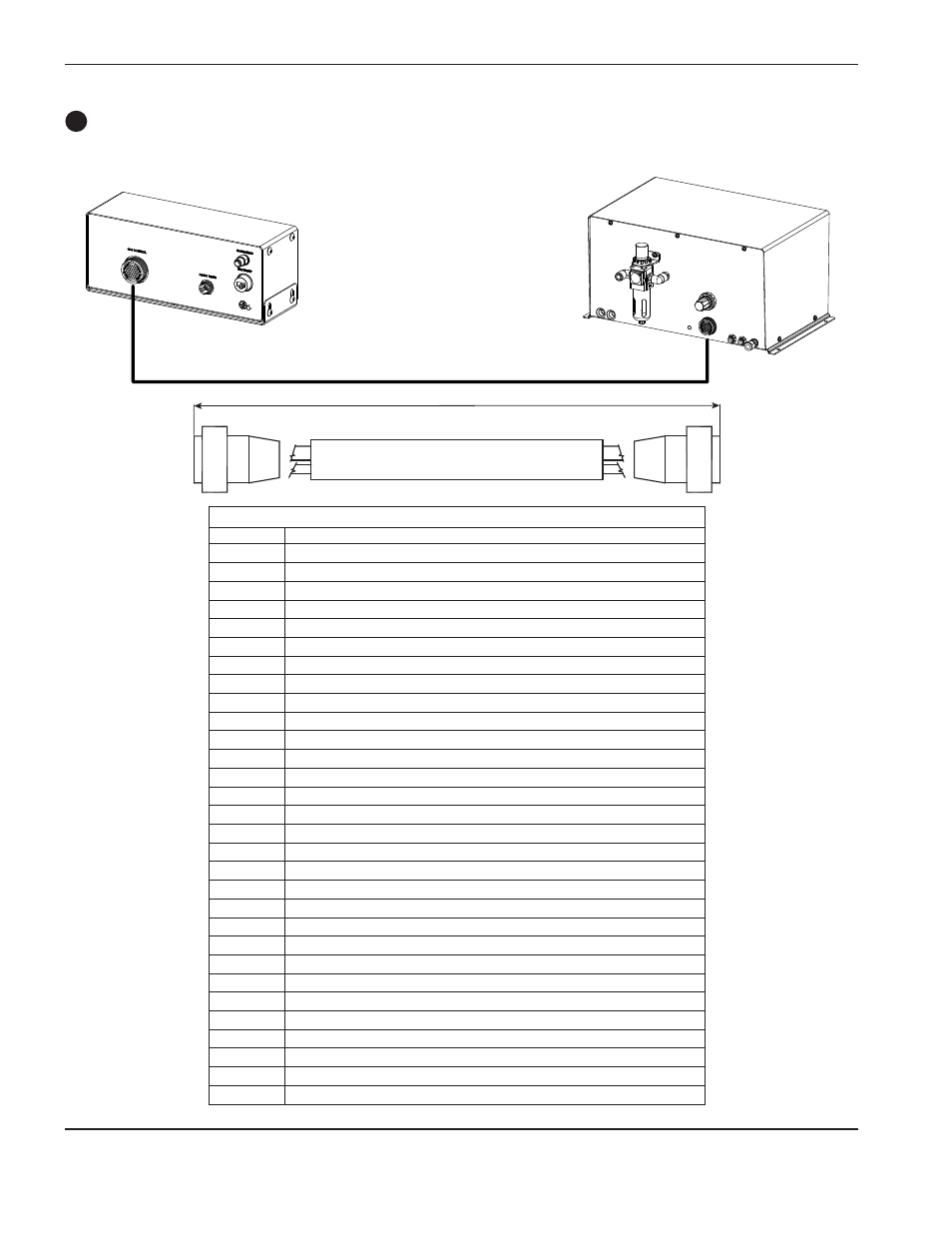

Cavo di controllo della consolle del gas – 223138
Il cavo collega il controller della testa laser alla consolle del gas.
6
10 m
Uscite piedini del connettore di controllo gas della testa laser
Piedini Descrizione
1 Ritorno della pressione aria/O
2
2 Comune
11 Telaio
3 Ritorno della pressione aria/N
2
4 Comune
11 Telaio
12 Setpoint della pressione aria/O
2
10 Comune
11 Telaio
14 Setpoint della pressione aria/N
2
13 Comune
16 Telaio
17 Guasto gas +24 VCC
15 Comune
16 Telaio
23 Valvola N
2
6 Comune
16 Telaio
24 Valvola aria
8 Comune
16 Telaio
25 Getto laterale
22 Comune
16 Telaio
26 Spurgo
33 Comune
16 Telaio
35 +24 VCC
34 Comune
37 Telaio
