Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
83
*Le revisioni di rete appariranno solo se all'interno dell’MX è installata una scheda di rete opzionale.
SI SI SI SI SI
NO NO NO NO NO
Visualizzazione identificazione 5.7
In questo dialogo, può essere controllata l'identità dell'attuatore. Esso fornisce informazioni preziose per
l'ordinazione di parti di ricambio o la verifica delle specifiche dell'attuatore.
N.B.: Il numero di serie, il numero d'ordine e quello di revisione del software sono stati inseriti in sede di
fabbricazione e non possono essere modificati su schermo. Il numero di revisione software è necessario in sede di
ordinazione di schede opzionali.

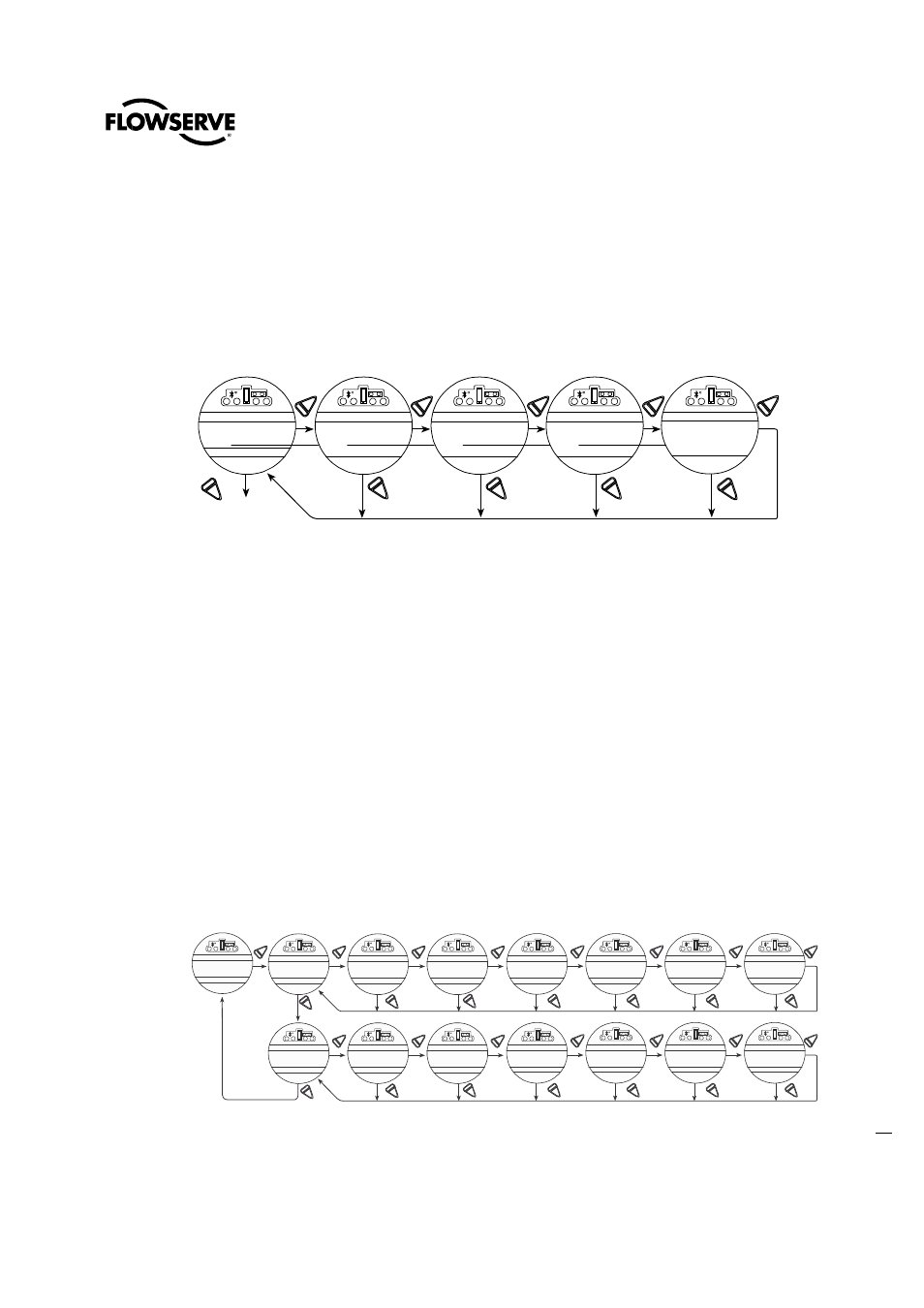

Figura 5.6 – Visualizzazione identificazione
Visualizzazione profilo di coppia 5.8
Le informazioni contenute nel dialogo “PROFILO COPPIA” forniscono indicazioni circa le condizioni della valvola
relative all'ultima volta che i valori di riferimento “AZZERAMENTO DIAGNOSTICA” sono stati azzerati. Vedere il
Capitolo 4.21, Numero TAG. Vi si può trovare l'indicazione di cambiamenti nelle condizioni di processo, come un
aumento di pressione.
Vi sono i particolari circa la coppia di RIFERIMENTO e l'ULTIMA, espressi come percentuale della coppia
nominale (dichiarata sulla targhetta, Figura 4.7) verificatasi durante un distacco, un fine manovra, e massima di
manovra, sia nella direzione apertura che di chiusura. La coppia sarà espressa proporzionalmente come
riferimento solo dal 40% al 100% compresi. Il valore iniziale può essere 0% fino a che la coppia non superi il
minimo del 40%.
 “BREAKOUT” (Distacco) Valore di coppia necessario per distaccare la valvola dalla sede o comunque per
iniziare la manovra.
 “ENDING” (Fine manovra) - Valore di coppia necessario per collocare la valvola in sede o comunque per
terminare la manovra.
 “MAX RUN” (coppia massima in posizione intermedia) - Coppia massima rilevata durante il ciclo dal distacco
alla fine manovra.
Figura 5.7 – Visualizzazione profilo di coppia
VISUALIZZA
IDENTIFICAZIONE?
TAG #
MOV257 - OK?
SERIALE #
M002567-OK?
N. ORDINE #
366765F-OK?
REV. FIRMWARE
E654
SI SI SI SI SI SI SI SI
VISUALIZZA PROFILO DI
COPPIA?
VEDI PROFILO IN
APERTURA? MAX RUN DI RIF
40%-SUCC.?
ULTIMO MAX RUN
40%-SUCC.?
ENDING DI RIF.
40%-SUCC.?
ULTIMO ENDING
40%-ESCI?
BREAK DI RIF. 65%-
SUCC.?
ULTIMO BREAK
70%-SUCC.?
NO NO NO NO NO NO NO
SI SI SI SI SI SI SI
VEDI PROFILO IN
CHIUSURA?
BREAK DI RIF.
40%-SUCC.?
ULTIMO BREAK
43%-SUCC. ?
MAX RUN DI RIF
40%-SUCC.?
ULTIMO MAX RUN
40%-SUCC.?
ENDING DI RIF.
55%-SUCC.?
NO NO NO NO NO NO NO
ULTIMO ENDING
60%-ESCI?
