Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
61
SI SI
CAMBIA MODO
REMOTO?
MODO MULTIPLO –
OK?
NO NO
Opzione polarità ATT 4.14.2
L'opzione ATT manda un segnale di 4-20 mA proporzionale alla coppia d'uscita dell'attuatore, ed è solo per
riferimento. L’intervallo del segnale va da circa il 40% a circa il 100% della coppia nominale. L'opzione è connessa
ai terminali 17 e 18 per uscita di 4-20 mA. Vedere lo schema elettrico dell'attuatore per i dettagli.
N.B.: Se la seconda opzione d'uscita analogica è su “ON” ma non è stata acquistata, verrà visualizzata
un'anomalia hardware. Per questa opzione è richiesta una scheda I/O opzionale. Per acquistarla, contattare il
coordinatore assistenza Limitorque allo 02.66325.1.
Personalizzare le impostazioni:
1. Selezionare “MODIFICA ATT?” dalla routine di “SETUP”, poi “SI” per portare ATT su “ON” o “OFF.”.
2. Se “OFF", selezionare “NO” per definire lo stato. Se ON, scegliere “SI” per accedere alla schermata “Funzione
stato?” Selezionare “NO” per scegliere visualizzazione ATT.
3. Selezionare “NO” per scegliere 4 ma/0 VDC2. Selezionare “SI” per accedere alla schermata “POLARITÀ”.
4. Selezionare “NO” per scegliere tra:
20 mA = APERTA
oppure
20 mA = CHIUSA OPPURE
5. Selezionare “NO” per ricalibrare nuovi valori (estremità inferiore 3.4-4.5 mA; superiore 19.5-21 mA) come
mostrato sul misuratore. I nuovi valori non appariranno sul display.
Modo remoto 4.15
Il modo remoto permette di scegliere tra abilitazioni multiple del comando remoto o di limitarlo soltanto a una:
• Modo multiplo (default): Con modalità remota configurata per controllo multiplo l'attuatore MX consente tre
modalità: digitale, analogico, di rete. Il controllo digitale e di rete si basano sull'ultimo comando ricevuto. Quello
analogico si avvia sia abilitando l'ingresso utente 2 (configurato come ingresso CSE), sia interrompendo e
riattivando il controllo analogico.
• Solo controllo digitale: l'unità funzionerà solo in base all'ultimo comando digitale ricevuto.
• Solo controllo di rete: l'unità funzionerà solo in base all'ultimo comando di rete ricevuto.
• Solo controllo analogico: l'unità funzionerà solo in base all'ultimo comando analogico ricevuto.

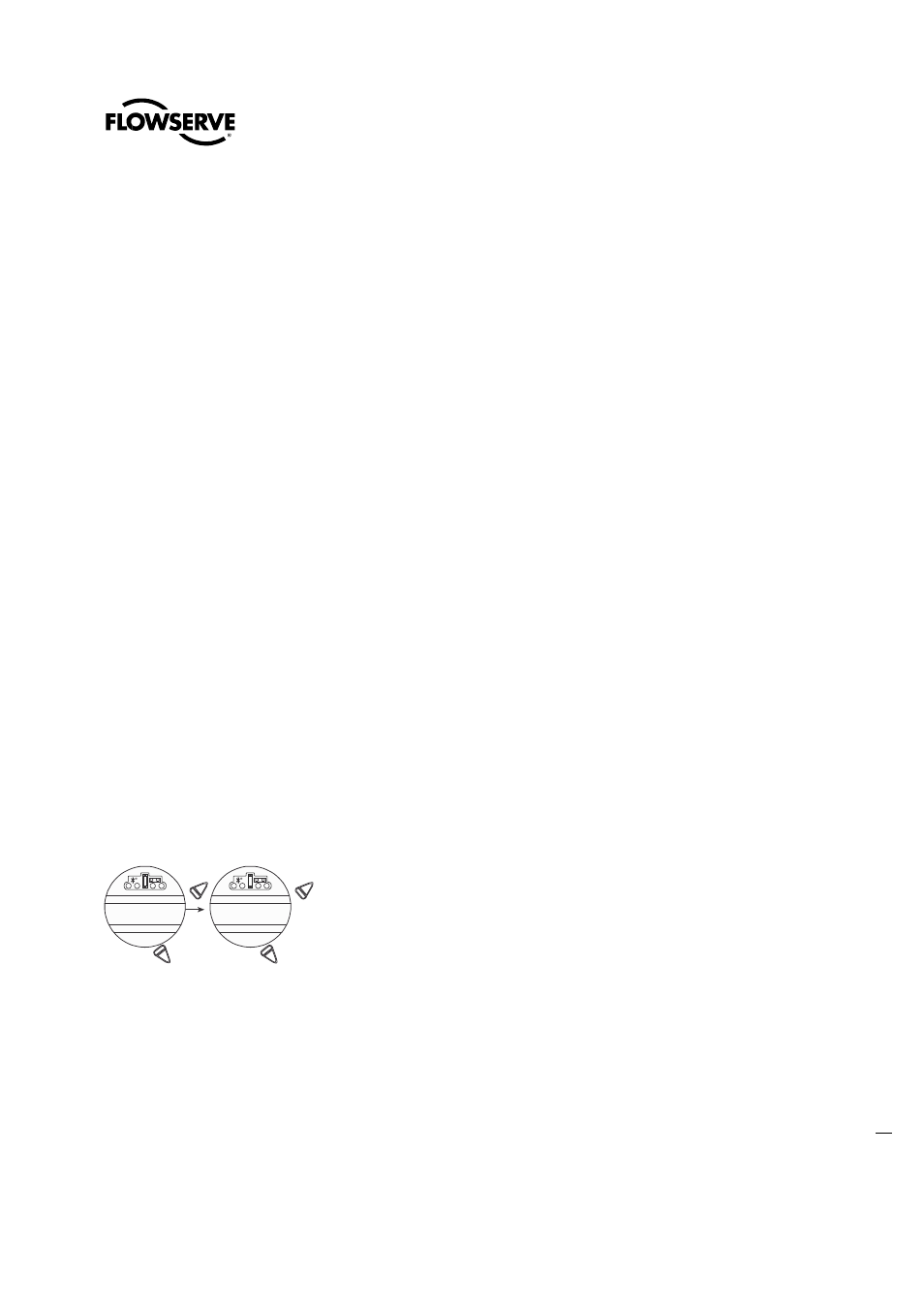

Figura 4.25 – Modo remoto
