Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
48
Default = 1
Indirizzo di rete consente all'utente di assegnare un indirizzo di rete unico a un attuatore.
1. Esso deve essere inserito come da scheda tecnica, e non deve essere utilizzato in nessun'altra posizione nella
stessa rete.
2. Selezionare “NO” per scorrere singolarmente le cifre, o mantenere premuto per scorrere velocemente, fino a
che non comparirà il valore desiderato. L'indirizzo può essere impostato con valori tra 001 e 250.
Protocollo 4.8.3
Default = Modbus RTU 9600 Baud
Protocollo cambia il protocollo/velocità di comunicazione dai valori di default a quelli richiesti dall'applicazione.
Modificare il protocollo preimpostato:
Selezionare “NO” per scegliere tra MODBUS, ASCII o RTU, e la velocità in Baud a seconda del modello del
sistema DDC. Vedere documentazione del contratto.
Scala analogica 4.8.4
Default = 0-100
Scala analogica permette di modificare la scala dell'ingresso analogico.
Modificare il valore preimpostato:
Scegliere “NO” fino a che non comparirà la scala richiesta. Sono disponibili valori 0-255 e 0-4095.
Azione ESD 4.8.5
Dopo la definizione del modo ESD dell'unità, è possibile attivare una funzione ESD di rete. Essa è selezionabile
per ignorare il comando; oppure per Chiudere, Aprire, Arrestare o Posizionare l'attuatore.

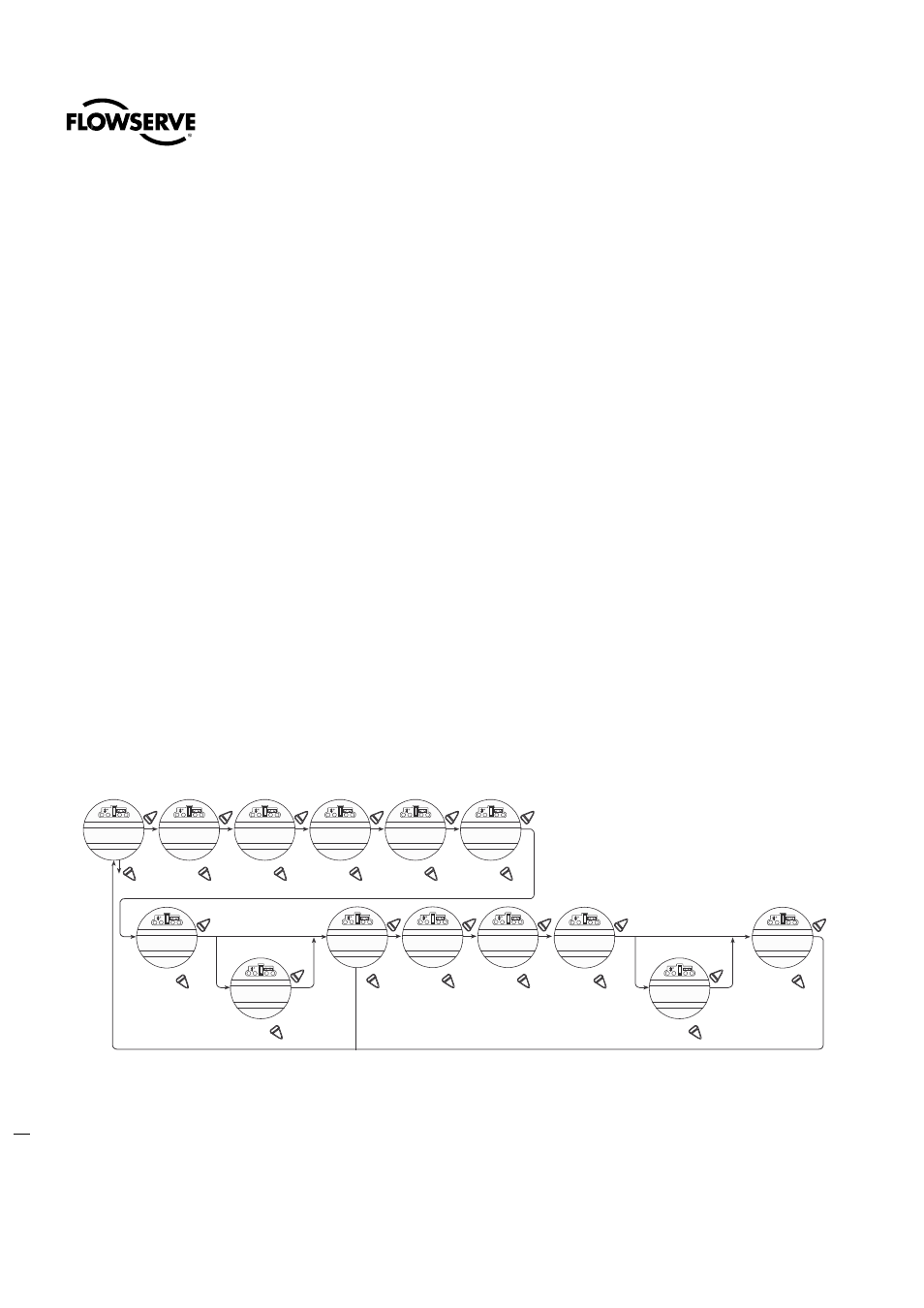

Figura 4.13 – DDC
SI SI SI SI SI SI
* Se si sceglie l'azione POSIZIONE,
apparirà questo menu.
N.B.: queste impostazioni sono le stesse
per DDC standard multidrop sul scheda
madre e su scheda di rete DDC. In
presenza di entrambe, avranno le stesse
configurazioni.
MODIFICA
RETE DDC?
STATO
(OFF)-OK?
MODBUS
RTU-OK? VELOCITÀ IN BAUD
9600 – OK?
NO NO NO NO NO NO
(ON) (ASCII) (2400-19.2K) (1-250) (0-255)
(0-4095)
SI SI SI YES SI SI
CAMBIA BANDA
MORTA/PROPORZ.?
BANDA
PROPORZIONALE
(8%) – OK?
BANDA
MORTA (2%)
AZIONE SU ESD
(IGNORA) – OK? SU GUASTO COMUN.
(NO AZIONE) – OK?
RITARDO PERD.
COM (60 SEC) – OK?
* *
YES YES
NO NO NO NO NO NO
(1-100%) (1-?%) (CHIUSO)
(APERTO)
(STOP)
(POSIZIONE)
( (CHIUSO)
(APERTO)
(STOP)
(POSIZIONE)
(0-4095)
VAI A XXX%
APERTO
VAI A XXX%
APERTO
NO NO
(0-100%)
INDIRIZZO DDC
1 – OK?
SCALA ANALOGICA
(0-100) – OK?
