Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
41
SI SI SI SI SI SI
MODIFICA
PASSWORD?
LA PASSWORD È
(0)00 CIFRA 1-OK? LA PASSWORD È
4(0)0 CIFRA 2-
OK?
LA PASSWORD È
42(0) CIFRA 3-OK?
LA PASSWORD
È 423 - OK?
SALVA PASSWORD
423 - OK?
Prima cifra tra
parentesi; “NO”
per cambiarla Seconda cifra tra
parentesi; “NO”
per cambiarla Terza cifra tra
parentesi; “NO” per
cambiarla
NO NO NO NO NO

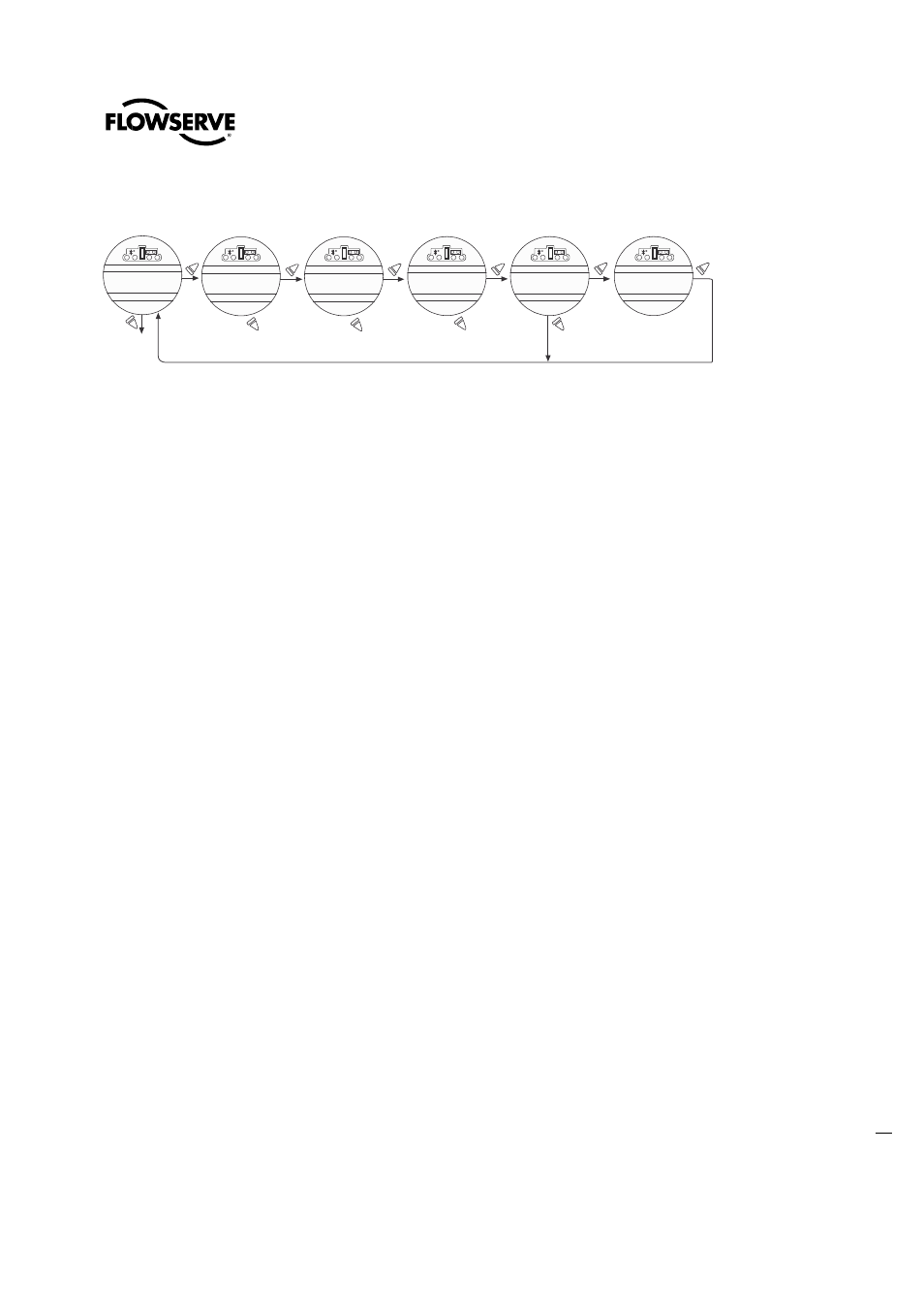

Figura 4.5 - Nuova password
Configurazione della valvola 4.4
Il setup della valvola permette di modificare l'attuatore per adattarlo al tipo di valvola che vi sarà montata.
Senso di chiusura 4.4.1
Default = CW (senso orario) per chiudere
La maggioranza delle valvole è impostata con rotazione del canotto dell'attuatore in senso orario, guardando
l’attuatore dall’alto.
1. Inserire la manovra manuale e controllare se la valvola si chiude con rotazione oraria o antioraria del volantino.
2. Scegliere “NO” fino a che non comparirà la direzione richiesta, quindi “SI”.
N.B.: In caso di dubbi circa il modo di rotazione della valvola, consultare il fabbricante.
N.B.: Per valvole che devono chiudere per coppia, verificare che il finecorsa di posizione non sia impostato in
corrispondenza del valore ottenuto per coppia. Si raccomanda anzi di impostarlo a circa un giro di volantino (360
˚)
nella direzione opposta.
Modo chiusura 4.4.2
Default = Tenuta per posizione
1. Configurare l'attuatore per chiudere su finecorsa di “COPPIA" per tipi di valvole come quelle a cuneo e a globo.
2. Scegliere finecorsa di “POSIZIONE" per valvole di tipo a sfera, a farfalla, a tappo, a saracinesca, a facce
parallele, a ghigliottina e through conduit.
3. Scegliere “NO” fino a che non comparirà il tipo richiesto.
4. Selezionare “SI”
Modo apertura 4.4.3
Default = Tenuta per posizione
La maggior parte delle valvole, indipendentemente dalla struttura, chiude su finecorsa in apertura. Alcune sono a
"controtenuta" e richiedono limite di coppia in apertura.
1. Scegliere “NO” fino a che non comparirà il tipo richiesto.
2. Scegliere “SI” per tornare alla schermata “MODIFICA VALVOLA?”
