Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
17
Rimozione cuscinetto e boccola reggispinta
1. Rimuovere la prima serie di rondelle e cuscinetti reggispinta.
2. Rimuovere la boccola.
N.B.: Le rondelle reggispinta, i cuscinetti e la boccola possono essere rimossi contemporaneamente. La seconda
serie di rondelle e cuscinetti reggispinta non deve essere rimossa.
3. Lavorare la boccola per adattarla allo stelo valvola. Verificare che ci sia spazio sufficiente per evitare consunzione e
surriscaldamento durante il funzionamento.
Riassemblaggio - Unità MX-85
Vedere Figura 3.8.
1. Ripulire bene la boccola, le rondelle e i cuscinetti.
2. Reinserire la seconda serie di rondelle e cuscinetti reggispinta, in caso siano stati rimossi.
3. Installare la boccola. Lubrificare bene.
4. Installare la prima serie di rondelle e cuscinetti reggispinta.
N.B.: L'assemblaggio deve avvenire nel seguente ordine: rondella, cuscinetto reggispinta, rondella.
N.B.: Riempire la base con grasso Nebula EP 0, Conoco Conolith EP 00, Mobil SHC 632, Dynalife-L-EP0, Triton ELL, o grasso al litio
EP0.
Installazione della piastra della base di spinta
Montare la piastra sull'alloggiamento della base di spinta e installare le sei viti a testa cava alla coppia indicata nella Tabella 3.1.
Tabella 3.1 - Bulloneria e coppia per il montaggio della base di spinta
Dimensione vite
Coppia
ft-lb
N m
M8 o
5
/
16
di pollice (8 mm)
12-14
16-19
M10 o
⅜ di pollice. (9 mm)
25-30
33-40
M12 o ½ di pollice (13 mm)
40-50
53-67
M16 o
⅝ di pollice (16 mm)
90-100
122-135
M20 o ¾ di pollice (19 mm)
180-200
244-271
N.B.: Utilizzare la coppia di montaggio per fissare la base di spinta all'alloggiamento principale o la piastra della base di spinta
all'alloggiamento della base di spinta.

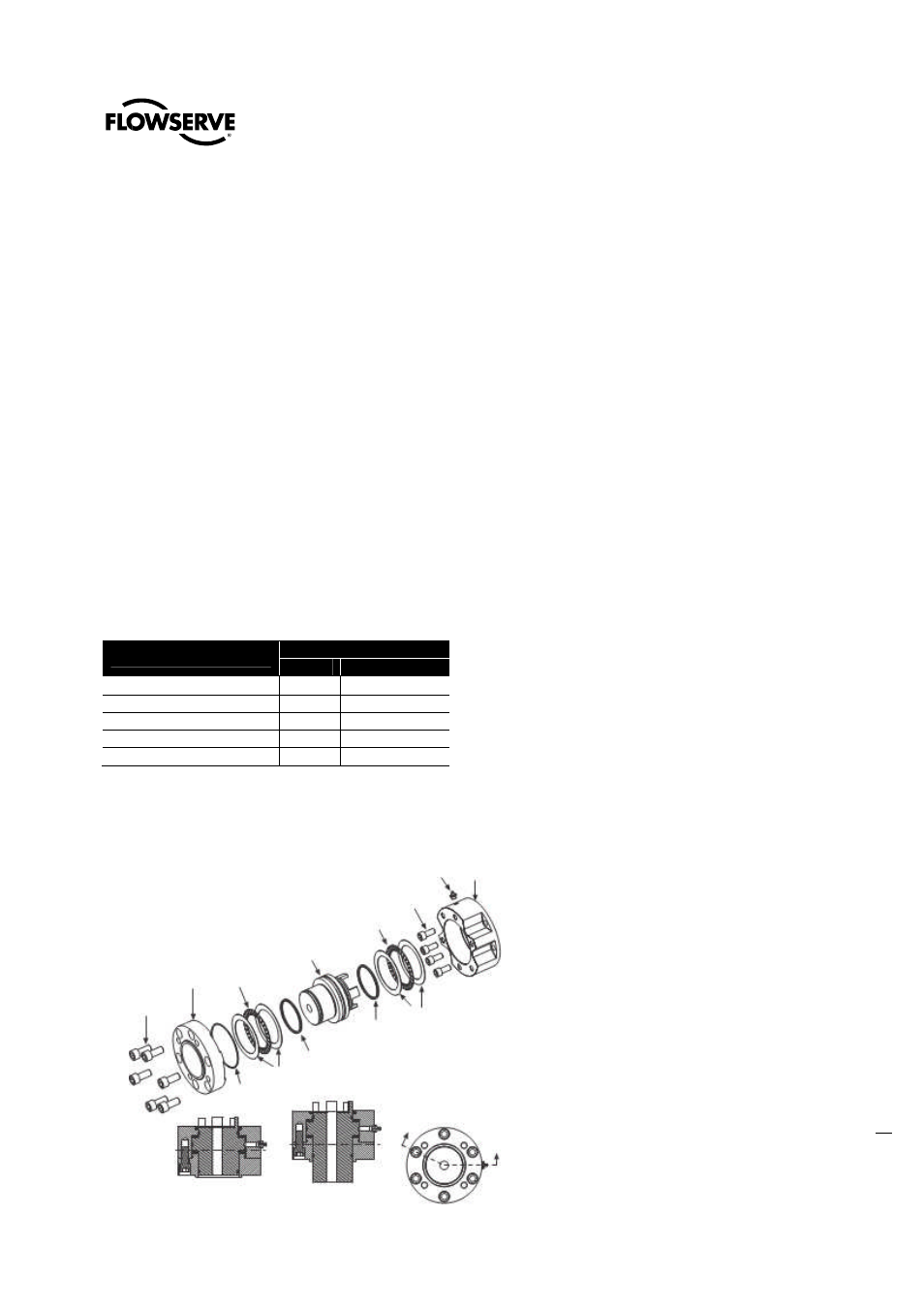

Figura 3.8 – Esploso della base di spinta (solo MX-85)
Tappo
cilindrico
Alloggiamento
Boccola di spinta
Rondella
reggispinta
Quad ring
Quad ring
Rondella
reggispinta
O-ring
Sezione A-A con
boccola standard
Sezione A-A con
boccola maggiorata
Viti a testa cava
Cuscinetto reggispinta
Viti a testa cava
Cuscinetto
reggispinta
Piastra
d'appoggio
A
