Ricollocazione coperchio morsettiera 3.3.11
Verificare che la guarnizione o-ring e la giunzione a bicchiere siano pulite e in buone condizioni. Applicare loro un
leggero strato di lubrificante minerale prima di ricollocare il coperchio della morsettiera e le quattro viti di ritegno.
Collegamenti esterni di messa a terra 3.3.12
Al fine di agevolare la conformità ai codici elettrici locali di installazione, è fornito un punto di connessione esterno
per l'attacco dei cavi di messa a terra sull'alloggiamento della riduzione primaria. Vedere Figura 3.21. Ciò, in
aggiunta alla connessione di messa a terra interna al vano terminale.
Installazione schermatura blocco terminale 3.4
PUNTO 1
Rimuovere il coperchio del blocco terminale. PUNTO 2
Usare 2 viti del blocco terminale o del kit dell'utente finale per collegare la schermatura. PUNTO 3
Rimontare il coperchio del blocco terminale.

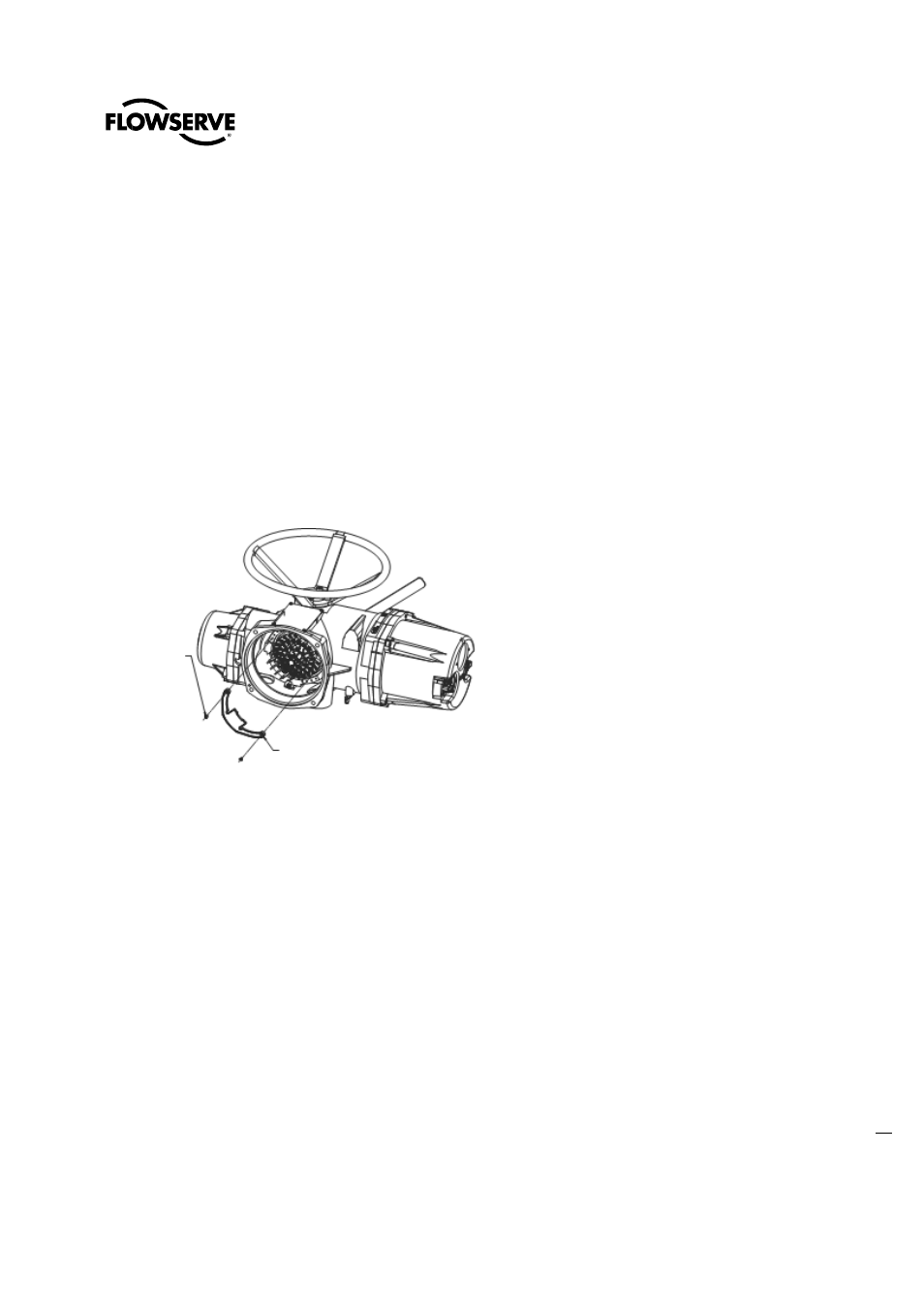

Figura 3.19 – Schermatura blocco terminale
Avviamento dell’attuatore 3.5
Prima di procedere all'avviamento dell'attuatore, verificare che sia installato correttamente sulla valvola e che
l'alimentazione principale sia accesa.
Eseguite le connessioni elettriche principali descritte nel Cap. 3.3, Collegamenti elettrici, si può procedere
all'avviamento senza dover rimuovere coperchi. Non sono necessari strumenti speciali. La configurazione è
eseguita tramite l'LCD e i selettori di comando sul pannello di controllo.
Per posizionare l'attuatore:
1. Ruotare il selettore rosso su "LOCALE".
2. Muovere quello nero su “APERTO” o “CHIUSO”.
Per configurare l'attuatore:
1. Ruotare il selettore rosso su "STOP".
2. Utilizzare quello nero per rispondere “SI” o “NO” alle domande che appariranno sul display LCD.
5X VITI
AUTOBLOCC.
USARE DUE (2) VITI
PER MONTARE
SCHERM.
USARE 2 VITI DEL
BLOCCO
TERMINALE O DEL
KIT UTENTE FINALE.
SCHERM.-BLOCCO
TERMINALE
