Comando remoto 3.6.4
Una volta impostati i finecorsa di posizione e abilitato il modo
“REMOTO”:
1. Ruotare il selettore rosso su “REMOTO" per permettere il controllo da un dispositivo remoto. In tal modo si
inibirà il modo locale “APERTO/CHIUSO”.
2. La rotazione del selettore rosso su “STOP” arresterà automaticamente l'attuatore indipendentemente dal
segnale di comando, a meno che non sia stata selezionata l'esclusione dell'ESD. Vedere Capitolo 4.18,
Esclusione della procedura di arresto d’emergenza (ESD).
Il selettore rosso può essere bloccato in una delle sue tre posizioni (“LOCALE/STOP/REMOTO”) tramite un
lucchetto (consigliato: da 1/4 di pollice).
L'LCD mostrerà lo stato e la posizione della valvola. Nella modalità di funzionamento normale, la linea superiore
mostrerà “XXX % APERTO”, quella inferiore “STATO OK.” Vedere il Capitolo 4.12, Contatti di stato e allarme per
un elenco di messaggi di “ALLARME” o “STATO.” La Tabella 3.9 descrive le impostazioni predefinite dei LED.
Indicazione locale 3.6.5

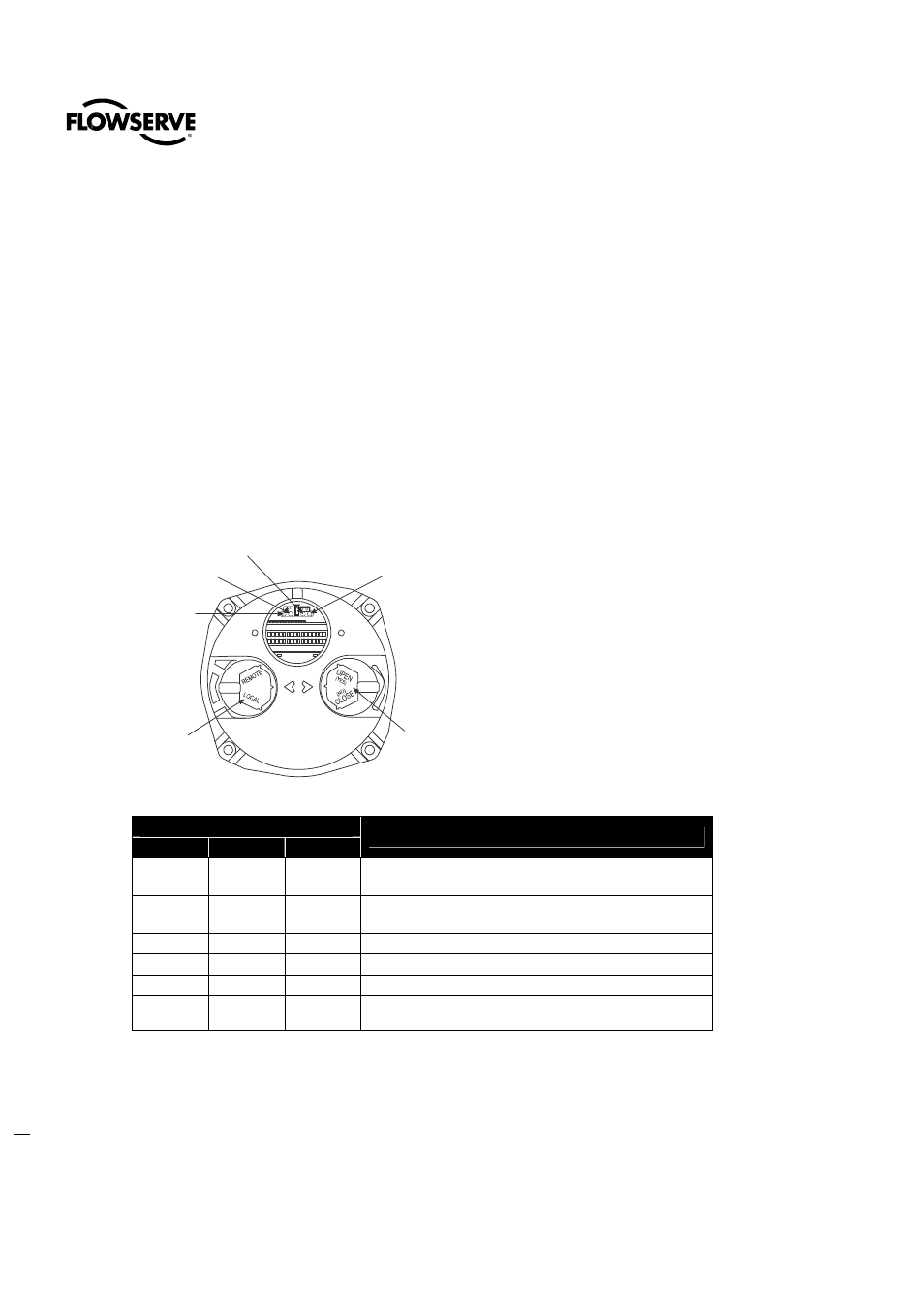

Figura 3.25 – Pannello di controllo
Tabella 3.9 - Indicatori LED - impostazioni predefinite
Indicatore LED
Descrizione funzionamento
Giallo Rosso Verde
OFF ON OFF
La valvola è completamente aperta
(Sel. rosso su “REMOTO”)
OFF OFF ON
La valvola è completamente chiusa
(Sel. rosso su “REMOTO”)
OFF OFF Lampeggia La valvola sta chiudendosi (sel. rosso su “REMOTO”)
OFF Lampeggia OFF La valvola sta aprendosi (sel. rosso su “REMOTO”)
ON OFF OFF Attuatore su “REMOTO” e arrestato a mezza corsa
Lampeggia OFF OFF
Allarme monitor relè o attuatore (sel. rosso) su “LOCALE” o
“STOP”
I LED rosso e verde possono essere invertiti. Vedere il Capitolo 4.17, Comando locale.
N.B.: Il LED blu serve a indicare la disponibilità del Bluetooth sull'MX (opzionale). Si illumina quando tale funzione
viene riconosciuta da un dispositivo esterno Bluetooth abilitato.
