Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
62
Comando locale 4.16
Il modo “COMANDO LOCALE” modifica i modi d'utilizzo dei contatti e dei display di controllo locale rispetto alle
impostazioni di default. Default = Modo On e autoritenuto
N.B.: Si può decidere di disabilitare il COMANDO LOCALE, impedendo all'MX di passare da APERTO a CHIUSO
o INVERTITO. La manopola LOCALE-STOP-REMOTO funziona ancora, consentendo di riaccedere al setup e
rimettere il COMANDO LOCALE su “ON.”

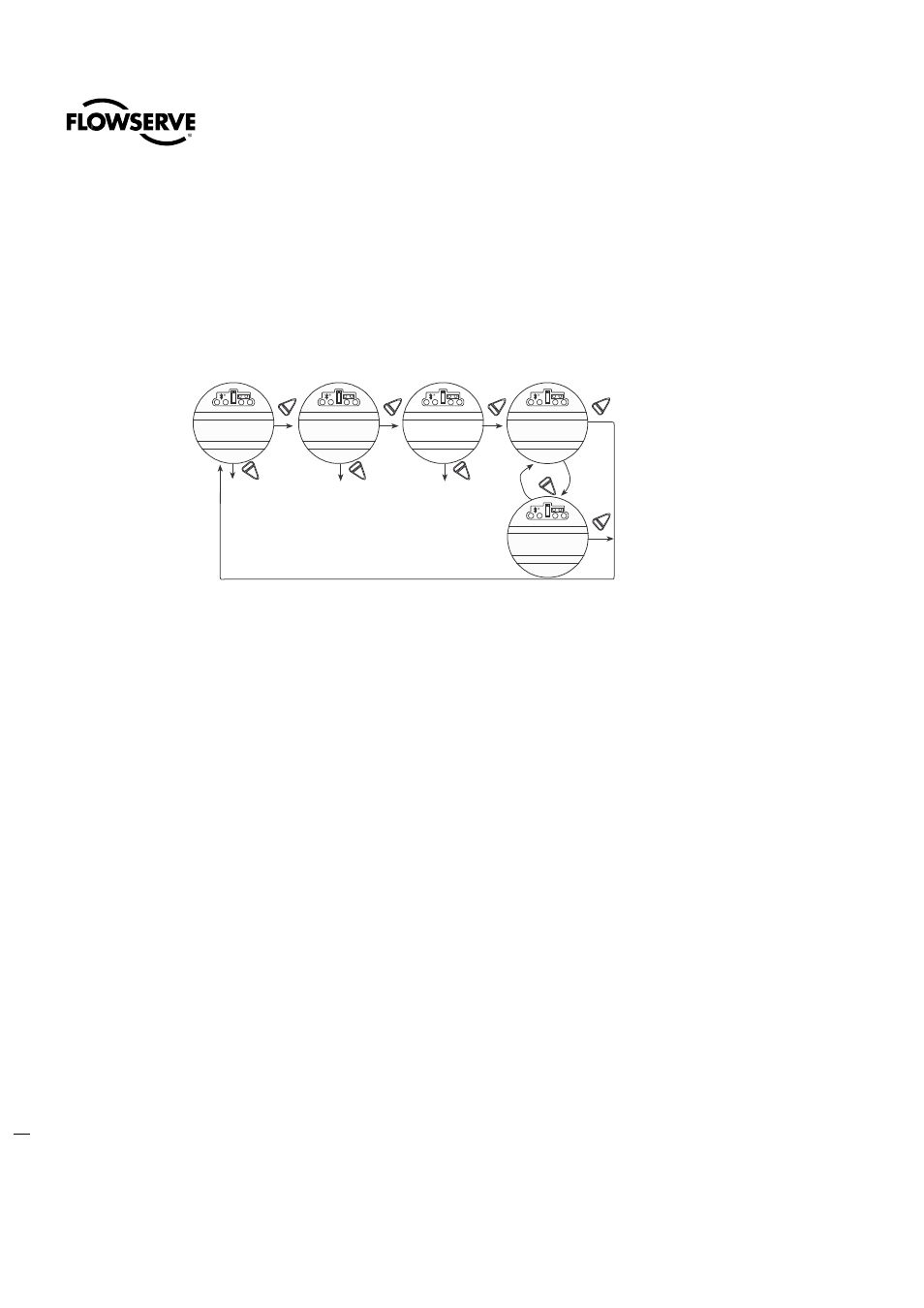

Figura 4.26 – Comando locale
• Modo autoritenuto: l'unità opererà costantemente in una delle due direzioni ruotando e rilasciando il selettore
nero fino a che questo non sarà spostato, o fino a che quello rosso non sia portato da “LOCALE” a “STOP” o
“REMOTO.”
• Modo non ritenuto: l'unità funzionerà mantenendo il selettore nero sulla posizione aperta o chiusa. Una volta
rilasciato il selettore, l'unità si arresterà.
Personalizzare le impostazioni:
1. Selezionare “MODIFICA COMANDO LOCALE?” dalla routine di “SETUP”.
2. Selezionare “SI” per la visualizzazione della modalità.
3. Scegliere “NO” per passare da controllo Autoritenuto a Non ritenuto.
Personalizzazione LED 4.16.1
Questa scelta consente di invertire i colori del LED in modalità aperta e chiusa delle impostazioni di default. Default
= Rosso-aperta/Verde-chiusa
1. Dopo la selezione della modalità, scegliere “SI" per modificare i colori dei LED.
2. Scegliere “NO” per passare a rosso-chiusa/verde-aperta.
Esclusione della procedura di arresto d'emergenza (ESD) 4.17
Per mettere l'attuatore in modalità arresto d'emergenza può essere usato un contatto esterno (chiamato ESD
dall’inglese Emergency Shut Down). Un contatto ESD collegato all'attuatore permette di portare la valvola in una
posizione predefinita ignorando i segnali di comando correnti.
La presenza del segnale ESD e l’azione associata è scelta nel capitolo 4.18, Ingressi. L'ingresso ESD di default =
Ingresso 0, terminale 30 sullo schema elettrico.
SI SI SI SI
CAMBIA MODO
LOCALE?
STATO ON-OK?
MODO (AUTORIT.)
– OK?
LED VERDE/ ROSSO
NORMALE– OK?
NO NO NO NO
( non ritenuto )
SI
LED VERDE/ROSSO
INVERTITO– OK?
