Attuatore elettronico Limitorque QX
FCD LMITIM3306-04 – 03/10
flowser ve.co m
7
9
11
9
9
OPZIONAL
E
3
15
14
3
8
3
13
2
5
12
7
1
6
4
10

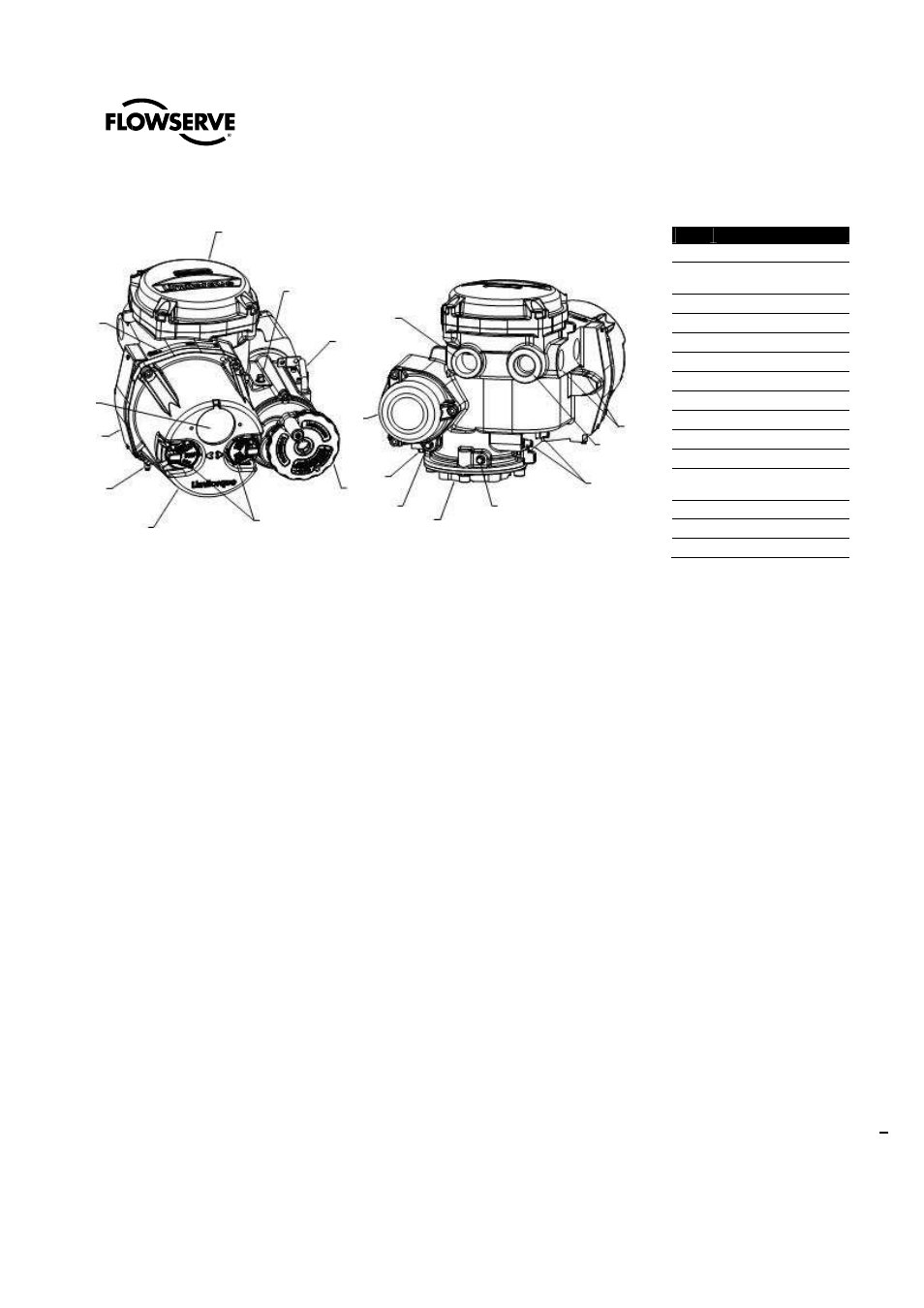

Figura 1. 1 – Attuatore QX-05
1.
Note importanti
• Si prega di leggere per intero il presente manuale prima di installare o mettere in funzione l'attuatore QX. Comprendere
appieno le opzioni d'installazione e funzionamento sarà d'aiuto per installare l'attuatore nella maniera più efficiente.
Limitorque ha progettato l'attuatore QX per durare a lungo anche negli ambienti più difficili, con opzioni flessibili di
protezione e controllo, a garanzia della soddisfazione di ogni esigenza.
• Tutte le aperture dell'attuatore sono sigillate da o-ring, e gli attacchi dei cavi hanno tappi filettati per proteggere il vano
terminale fino a quando l'unità non sarà cablata. Se l'attuatore non può essere installato immediatamente, si raccomanda di
conservarlo in un luogo asciutto e pulito, preferibilmente in una zona non soggetta a forti sbalzi di temperatura.
• Disconnettere tutte le fonti d'alimentazione prima di aprire i coperchi dell'attuatore. L'utente/operatore deve utilizzare sempre
metodologie di lavoro sicure e conformi agli standard locali o nazionali in vigore sul luogo ove sorge il sito.
• Per installare ed eseguire l'avviamento dell'attuatore, basterà rimuovere il solo coperchio del vano terminale. Vedere la
Figura 1.1, voce 10. Le impostazioni per l'avviamento dell'attuatore avvengono esternamente, senza dover rimuovere
coperture. L'attuatore è stato assemblato in condizioni asciutte ideali e la sigillatura totale delle aperture protegge tutti i
componenti elettrici dal deterioramento.
NB.: Rimuovere altri coperchi oltre a quello del vano terminale invaliderà la garanzia dell'unità. Lo stesso dicasi in caso di
esposizione di componenti dell'attuatore a condizioni che possano deteriorarne gli elementi interni.
1
Pezzo Descrizione
1
Volantino
2
Leva di ingaggio del
volantino (QX-05)
3
Rabbocco olio
4
Coperchio comandi
5
LCD
6
Selettori di comando
7
Staffa di messa a terra
8
Base d'interfaccia
9
Entrata cavi/tubi
10
Vano terminale
11
Motore
12
Targhetta di
certificazione .
13
TAG (etichetta)
14
Tappo olio
15
Fermi meccanici
