Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
19
MAX SPESSORE = 1.0mm
mm
NON
SUPERARE 5
NON
SUPERARE4,0
NON
SUPERARE 5
NON
SUPERARE Ø8,2
DIMENSIONARE
PER VITI M3
DIMENSIONARE
PER VITI M3
TERMINALI A FORCELLA
E A SCATTO
TERMINALE A
OCCHIELLO
NON
SUPERARE 7,6
3 x VITI M5
54 x VITI M3
3x RONDELLE A MOLLA M5
54 x RONDELLE A
MOLLA M3
L’UTILIZZO DI RONDELLE A MOLLA È OBBLIGATORIO IN
APPLICAZIONI CHE RICHIEDONO MAGGIORE SICUREZZA

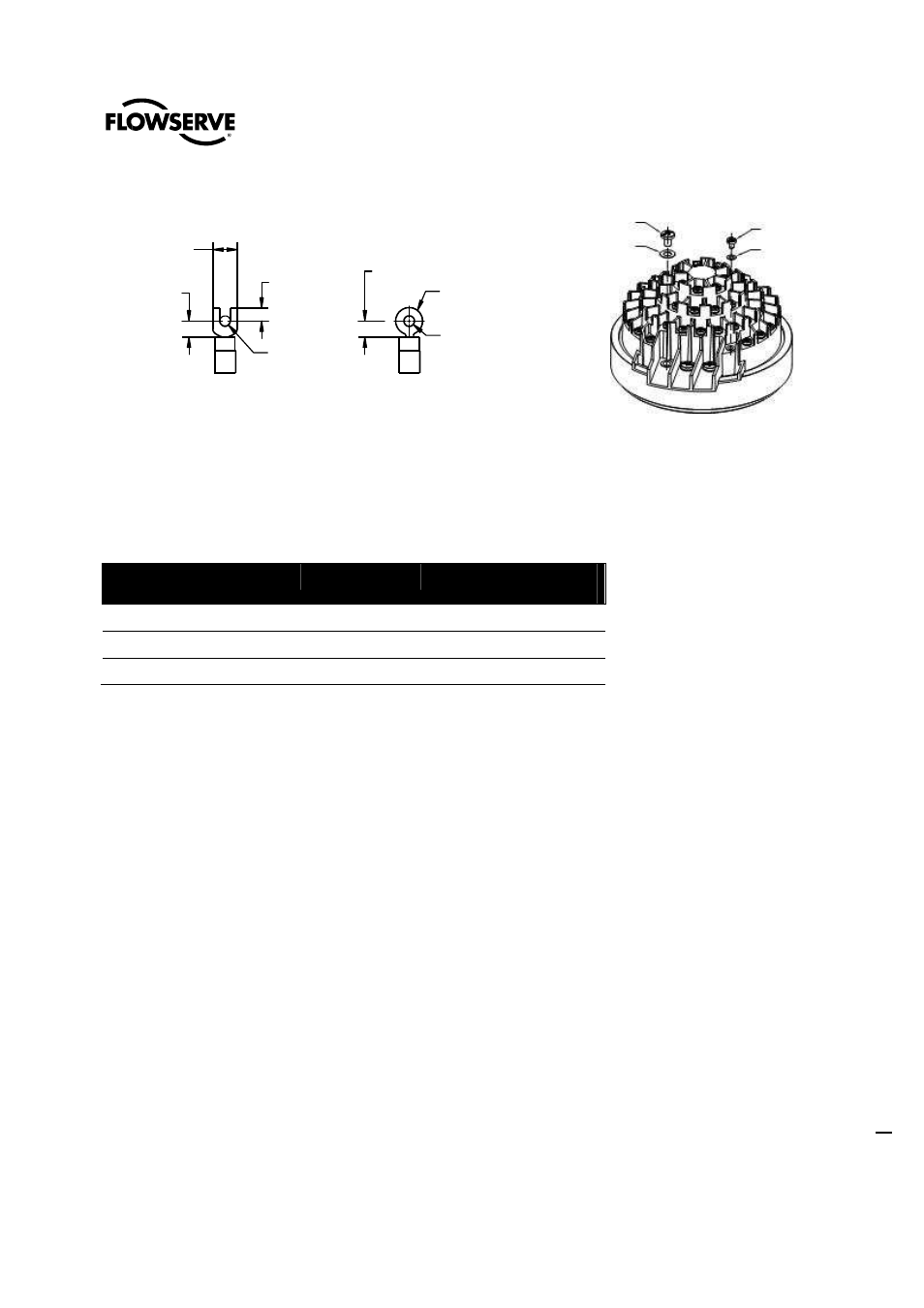

Figura 3.6 – Limiti dimensionali connettore terminale controllo
N.B.: Per i risultati migliori, Limitorque raccomanda l'utilizzo dei seguenti connettori: Thomas and Betts #RZ22-6.
N.B.: È possibile utilizzare fabbricanti alternativi soltanto se le dimensioni rispettano quelle della Figura 3.6.
La Tabella 3.2 riporta la tensione massima consentita e i parametri per i terminali di comando del blocco terminale.
Tabella 3.2 – Parametri blocco terminale; terminali controllo
Fila bassa tensione Parametri standard Parametri di maggior
sicurezza
1 punto 1-16, 50 Volt 0.5 AMP AC RMS 0.45 AMP AC RMS
2 punti 17-35, 125 Volt 0.5 AMP AC RMS 0.45 AMP AC RMS
3 e 4 punti 36-54, 250 Volt 5 AMP AC RMS 4.5 AMP AC RMS
3.4.5 Terminazione cavi
Tutte le terminazioni devono essere fatte con terminali ad anello isolati, utilizzando l'apposito serracavi. Vedere Figure 3.2 e 3.3
per le connessioni terminali alimentazione consigliate. Vedere Figura 3.5 e Tabella 3.1 e 3.2 per le connessioni terminali
controllo consigliate.
3.4.6 Connessioni cavi
Vedere Figura 3.6 per informazioni sulla connessione.
1. Connettere i cavi di alimentazione principali, compresi il cablaggio di messa a terra, utilizzando le viti M5 fornite.
2. Attaccare il cavo di messa a terra a una vite separata nella parte interna del vano terminale.
3. Usare le viti M3 installate nel blocco terminale per collegare i cavi di comando, come da schema elettrico e da specifiche di
progetto.
4. Verificare che tutte le connessioni siano serrate, comprese tutte le viti di terminazione di ricambio non utilizzate.
N.B.: All'interno del coperchio del vano terminale si trova un adesivo con lo schema delle connessioni. Esso può essere
rimosso e i numeri di terminazione utente scritti accanto a quelli del blocco terminale del Limitorque, come riferimento di
collegamento di campo. Lo schema può anche essere usato come guida per ubicare le posizioni del blocco terminale.
L'adesivo riporta i dati dell'assistenza e della fabbrica.
La certificazione si basa sull'utilizzo di cavi con valori appropriati per l'applicazione. L'installazione deve essere conforme alla
versione corrente del codice o della normativa elettrica nazionale e/o locale vigente.
