4.15.2 Opzione polarità ATT (Coppia)
L'opzione ATT manda un segnale di 4-20 mA proporzionale alla coppia d'uscita dell'attuatore, ed è solo per riferimento.
L’intervallo del segnale va da circa il 40% a circa il 100% della coppia nominale. L'opzione è connessa ai terminali 17 e 18 per
uscita di 4-20 mA. Vedere lo schema elettrico dell’attuatore per i dettagli.
N.B.: Se la seconda opzione d'uscita analogica è su “ON” ma non è stata acquistata, verrà visualizzata un'anomalia hardware.
Per questa opzione è richiesta una scheda I/O opzionale. Per acquistarla, contattare il coodinatore assistenza Limitorque allo
02.66325.1.
Personalizzare le impostazioni:
1. Selezionare “MODIFICA ATT?” dalla routine di “SETUP”, poi “SI” per portare ATT su “ON” o “OFF.”.
2. Se “OFF", selezionare “NO” per definire lo stato. Se ON, scegliere “SI” per accedere alla schermata “Funzione stato?”
Selezionare “NO” per visualizzazione ATT.
3. Selezionare “NO” per scegliere 4 mA/0 VDC2. Selezionare “SI” per accedere alla schermata “POLARITÀ”.
4. Selezionare “NO” per scegliere tra: 20 mA = APERTA
oppure
20 mA = CHIUSA
OPPURE
5. Selezionare “NO” per ricalibrare nuovi valori (estremità inferiore 3.4-4.5 mA; superiore 19.5-21 mA) come mostrato sul
misuratore. I nuovi valori non appariranno sul display.
4.16 Modo remoto
Il modo remoto permette di scegliere tra abilitazioni multiple del comando remoto o di limitarlo soltanto a una:
• Modo multiplo (default): permette fino a tre ingressi remoti separati: Con modalità remota configurata per controllo multiplo
l'attuatore QX consente tre modalità: digitale, analogica, di rete. Il controllo digitale e di rete si basano sull'ultimo comando
ricevuto. Quello analogico si avvia sia abilitando l'ingresso utente 2 (configurato come ingresso CSE), sia interrompendo e
riattivando il controllo analogico.
• Solo controllo digitale: l'unità funzionerà solo in base all'ultimo comando digitale ricevuto.
• Solo controllo di rete: l'unità funzionerà solo in base all'ultimo comando di rete ricevuto.
• Solo controllo analogico: l'unità funzionerà solo in base all'ultimo comando analogico ricevuto.

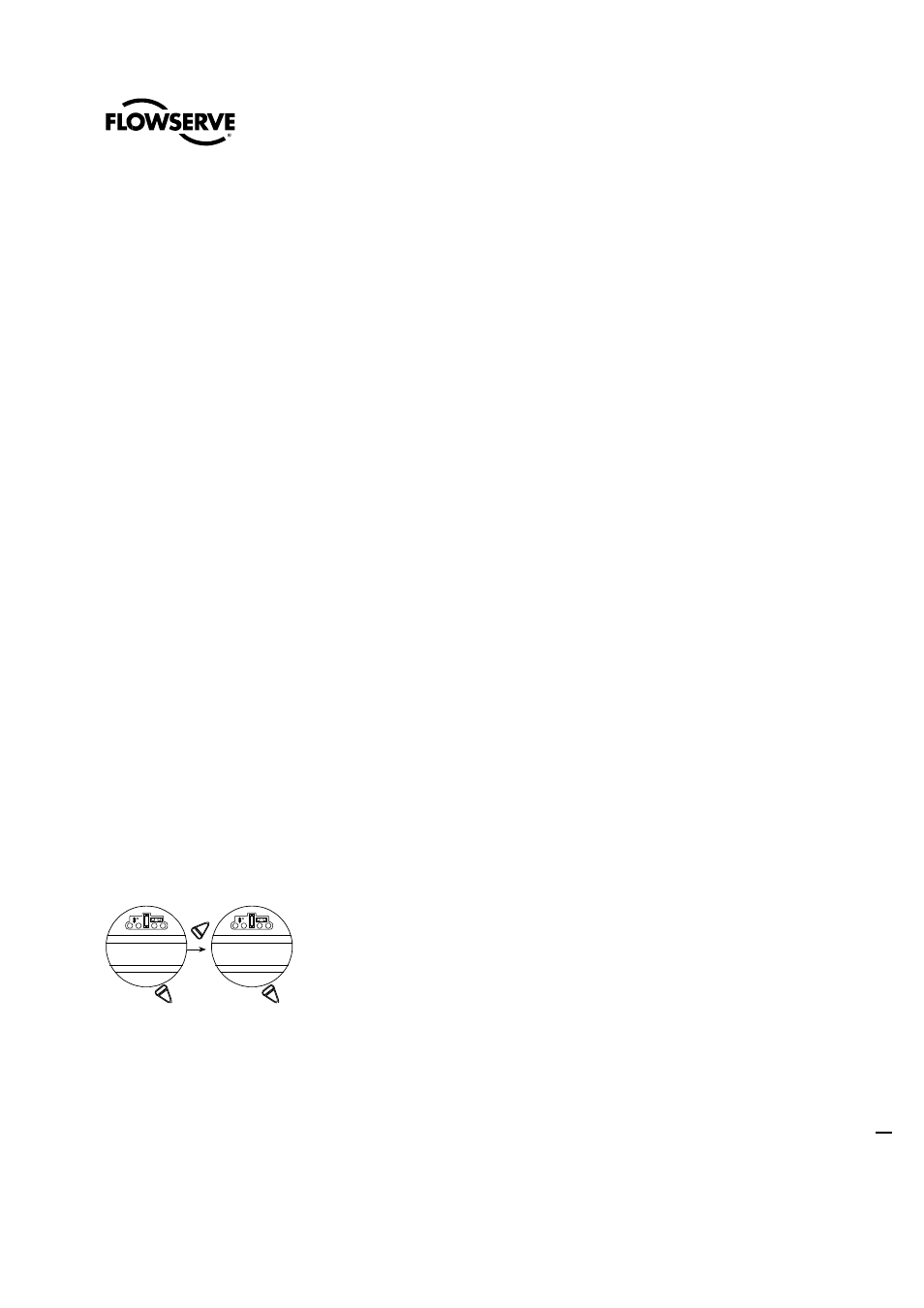

Figura 4.26 – Modo remoto
SI SI
NO NO
CAMBIA MODO
REMOTO?
MODO MULTIPLO
– OK?
