Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
Disassemblaggio - Flangia 2
1. Rimuovere le due viti della bussola.
2. Rimuovere il dado e le viti. Se risulta difficile, inserire un attrezzo adatto nel canotto attraverso il foro e picchiettarlo fino ad
allentarlo dall'estremità del volantino
3. Lavorare il bussola per adattarla allo stelo valvola o all’albero di ingresso del riduttore. Lasciare spazio sufficiente perché si
infili senza intoppi.
Riassemblaggio
1. Ripulire bene e ingrassare leggermente la bussola.
2. Ricollocarla nel canotto verificando che si inserisca nei tenoni.
3. Reinstallare le viti.

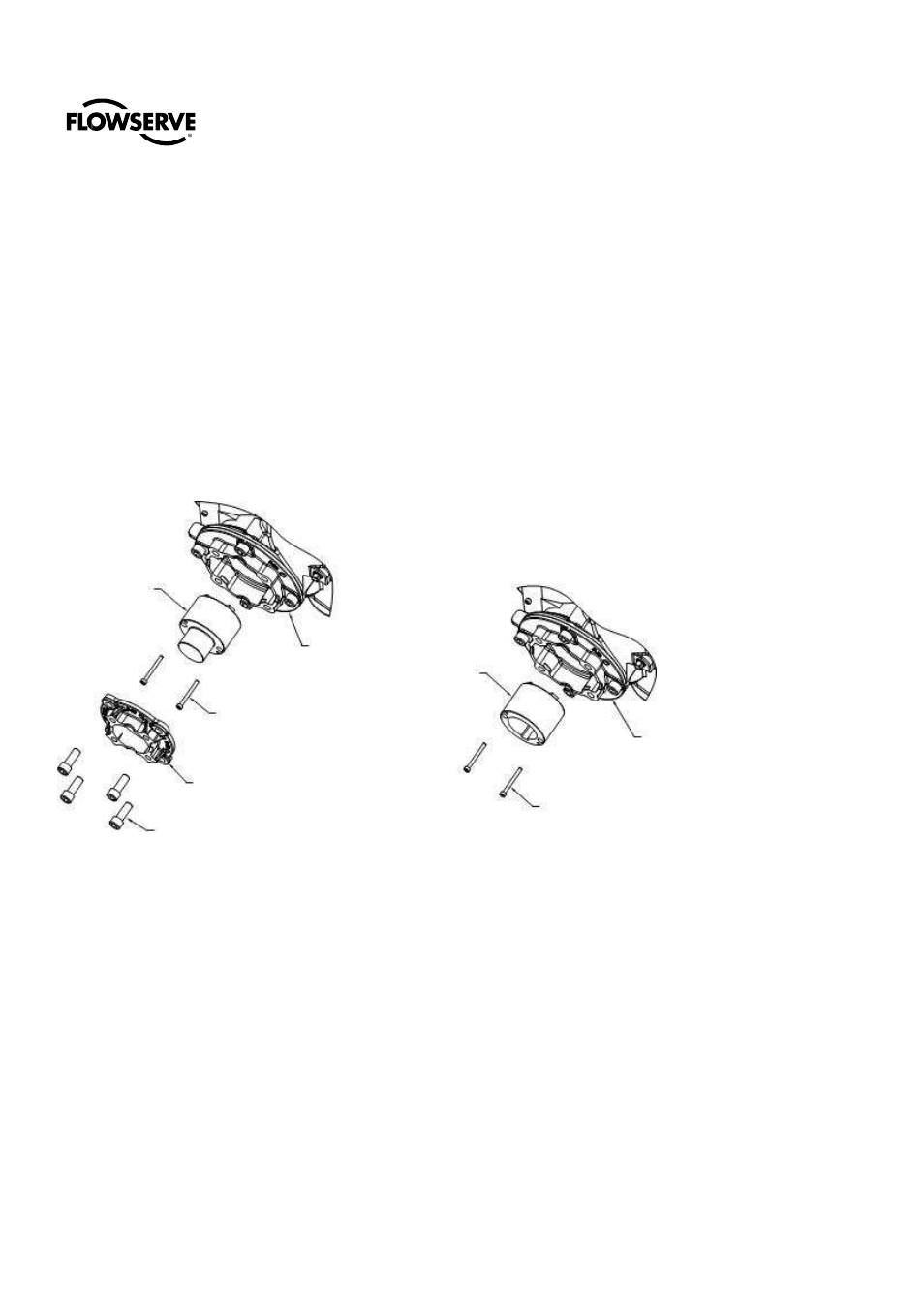

Figura 3.1 – Esploso delle basi del QX
Base QX-1 F/FA05 e F/FA07,
Base QX-2 F/FA07 Base QX-1, -2 F/FA10
Base QX-3, -4, -5 F/FA12 & 14
DADO DI
COPPIA
PIASTRA BASE
STANDARD
VITI
MONTAGGIO
PIASTRA BASE
PICCOLA
VITI MONTAGGIO
PIASTRA BASE PICCOLA
VITI MONTAGGIO BUSSOLA
PIASTRA BASE
STANDARD
DADO DI
COPPIA
