4.9.2 Indirizzo di rete
Default = 1
Indirizzo di rete consente all'utente di assegnare un indirizzo di rete unico a un attuatore.
1. Esso deve essere inserito come da scheda tecnica, e non deve essere utilizzato in nessun'altra posizione nella stessa
rete.
2. Selezionare “NO” per scorrere singolarmente le cifre, o mantenere premuto per scorrere velocemente, fino a che non
comparirà il valore desiderato. L'indirizzo può essere impostato con valori tra 001 e 250.
4.9.3 Protocollo
Default = Modbus RTU 9600 Baud
Protocollo cambia il protocollo/velocità di comunicazione dai valori di default a quelli richiesti dall'applicazione.
Modificare il protocollo preimpostato:
Selezionare “NO” per scegliere tra MODBUS, ASCII o RTU, e la velocità in Baud a seconda del modello del sistema DDC.
Vedere documentazione del contratto.
4.9.4 Scala analogica
Default = 0-100
Scala analogica permette di modificare la scala dell'ingresso analogico.
Modificare il valore preimpostato:
Scegliere “NO” fino a che non comparirà la scala richiesta. Sono disponibili valori 0-255 e 0-4095.
4.9.5 Azione ESD
Dopo la definizione del modo ESD dell'unità, è possibile attivare una funzione ESD di rete. Essa è selezionabile per ignorare il
comando; oppure per Chiudere, Aprire, Arrestare o Posizionare l'attuatore.

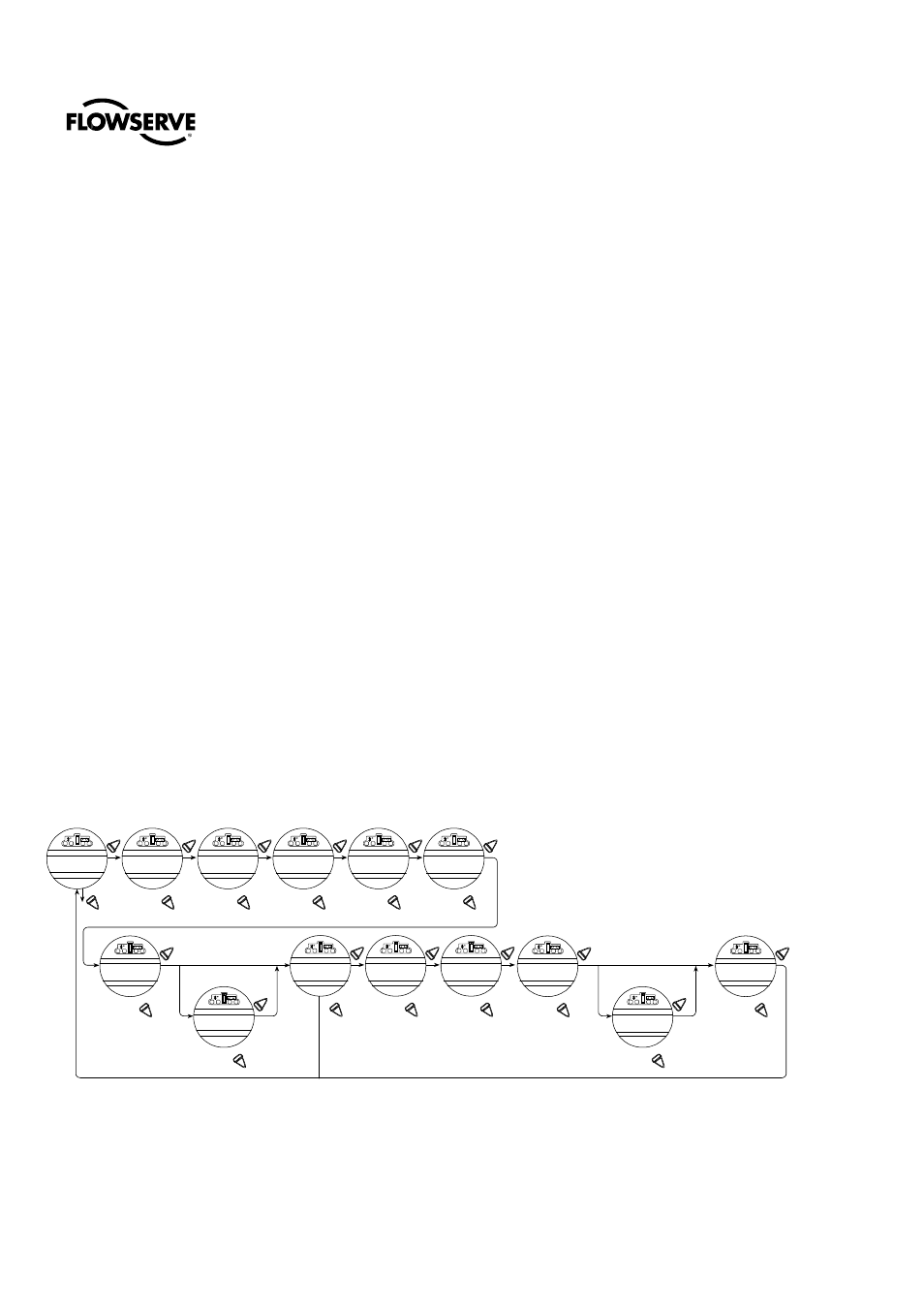

Figura 4.14 - DDC
4.9.6 Banda proporzionale
La banda proporzionale consiste nell’intervallo d’errore tra la posizione e il riferimento che produrrà velocità ridotta (a impulso).
Default = 15%
* Se si sceglie l'azione POSIZIONE,
apparirà questo menu.
N.B.: queste impostazioni sono le
stesse per DDC standard multidrop
sul scheda madre e su scheda di
rete DDC. In presenza di entrambe,
avranno le stesse configurazioni.
