MAX SPESSORE = 1.6 mm
NON
SUPERARE 3.5
NON
SUPERARE 6.5 NON
SUPERARE 9.8
NON
SUPERARE15
NON
SUPERARE Ø9.6
DIMENSIONARE
PER VITI M5
DIMENSIONARE
PER VITI M5
NON
SUPERARE 15
TERMINALI A FORCELLA
E A SCATTO
TERMINALE A FORCELLA CON
FLANGIA
TERMINALE A
OCCHIELLO
MAX SPESSORE = 1.0 mm
NON
SUPERARE 5
NON
SUPERARE4.0
NON
SUPERARE 5
NON
SUPERARE Ø8.2
DIMENSIONARE
PER VITI M3
DIMENSIONARE
PER VITI M3
TERMINALI A FORCELLA
E A SCATTO
TERMINALE A
OCCHIELLO
NON
SUPERARE 7.6
3.4.3 Sigillatura attacchi cavi/tubi
La sigillatura degli attacchi dei cavi e dei condotti deve essere eseguita conformemente agli standard nazionali o alle autorità
normative che hanno certificato gli attuatori. Ciò è particolarmente importante per unità certificate per uso in aree a rischio in cui
il metodo di sigillatura deve rispettare uno standard approvato e i premistoppa, i riduttori e gli adattatori dei cavi devono essere
approvati e certificati separatamente. Tutti gli attacchi dei tubi devono essere sigillati contro le condizioni climatiche prevalenti
nel sito, specie in casi in cui si prevede utilizzo sommergibile temporaneo. Tutti gli attacchi non utilizzati devono essere sigillati
con tappi metallici filettati. I tappi di plastica installati da Limitorque sono esclusivamente per la spedizione e non devono essere
considerati sigilli permanenti.
3.4.4 Collegamenti terminali raccomandati
Terminali di alimentazione
I connettori a occhiello utilizzati sui terminali d'alimentazione devono rispettare le dimensioni riportate in Figura 3.3. Per ulteriori
informazioni consultare il fabbricante del terminale.
La Figura 3.4 riporta la tensione consentita e i parametri per i terminali di alimentazione del blocco terminale. Precaricare le viti
M5 a 1,6-3,2 Nm (1,2-2,33 ft-lb).
Terminali di comando
I connettori ad occhiello utilizzati sui terminali di comando devono rispettare le dimensioni riportate in Figura 3.5. Per ulteriori
informazioni consultare il fabbricante del terminale. Precaricare le viti M3 a 0,33-0,66 Nm (0,25-15,24 cm-lb).
N.B.: È possibile utilizzare produttori alternativi soltanto se le dimensioni rispettano quelle della Figura 3.5.
N.B.: L'utilizzo di terminali a forcella non è raccomandato per connessioni elettriche sicure.

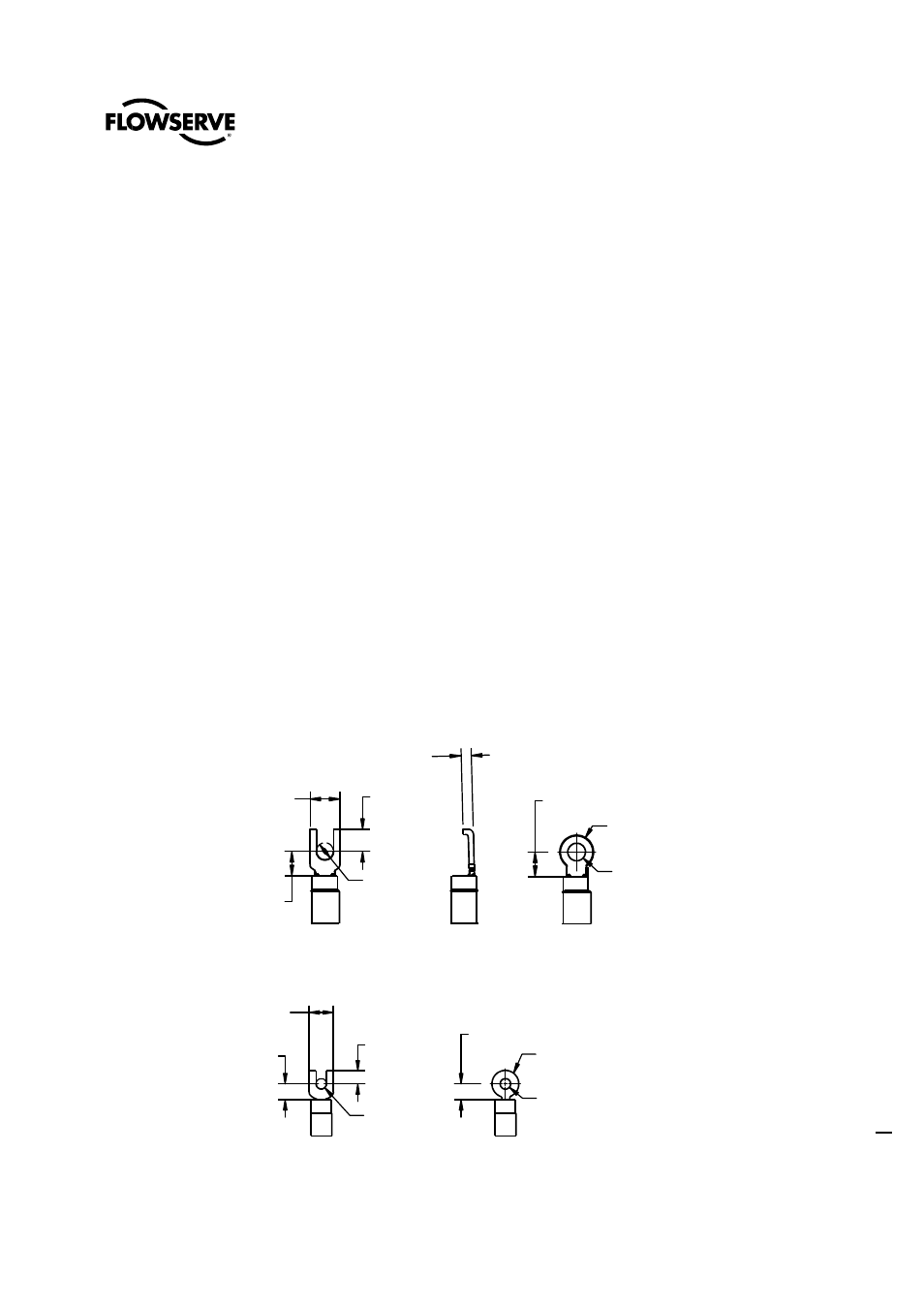

Figura 3.3 – Limiti dimensionali connettore terminale alimentazione
