Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m

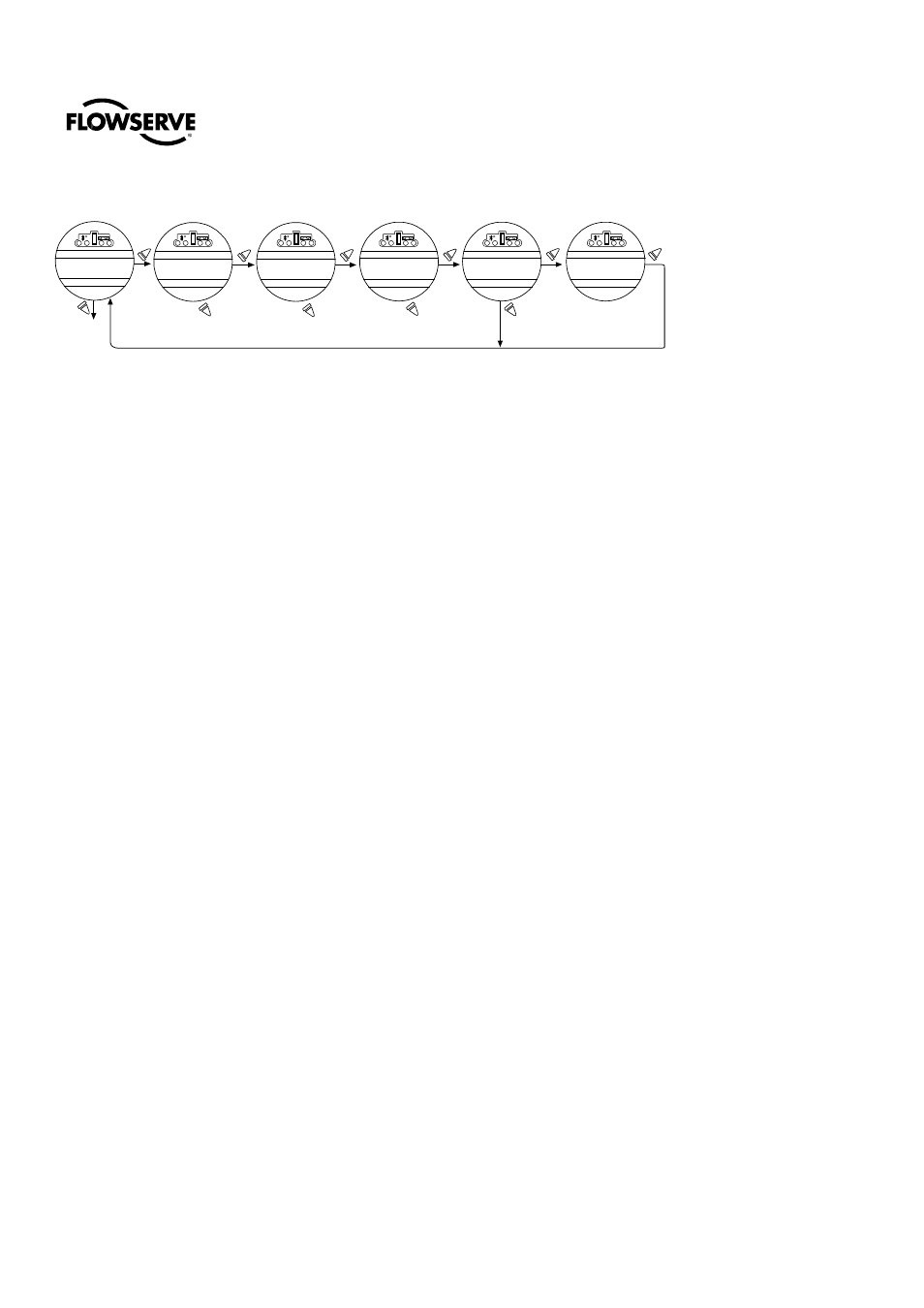

Figura 4.5 - Nuova password
4.4 Configurazione della valvola
Il setup della valvola permette di modificare l'attuatore per adattarlo al tipo di valvola che vi sarà montata.
4.4.1 Senso di chiusura
Default = CW (senso orario) per chiudere
La maggioranza delle valvole è impostata con rotazione del canotto dell'attuatore in senso orario, guardando l’attuatore
dall’alto.
1. Inserire la manovra manuale e controllare se la valvola si chiude con rotazione oraria o antioraria del volantino.
2. Scegliere “NO” fino a che non comparirà la direzione richiesta, quindi “SI”.
N.B.: In caso di dubbi circa il modo di rotazione della valvola, consultare il fabbricante.
N.B.: Per valvole che devono chiudere per coppia, verificare che il finecorsa di posizione non sia impostato in corrispondenza
del valore ottenuto per coppia. Si raccomanda anzi di impostarlo a circa un giro di volantino (360˚) nella direzione opposta.
4.4.2 Modo chiusura
Default = Tenuta per posizione
1. Configurare l'attuatore per chiudere su finecorsa di “COPPIA" per tipi di valvole come quelle a cuneo e a globo.
2. Scegliere finecorsa di “POSIZIONE" per valvole di tipo a sfera, a farfalla, a tappo, a saracinesca, a facce parallele, a
ghigliottina e through conduit.
3. Scegliere “NO” fino a che non comparirà il tipo richiesto.
4. Scegliere “SI”.
4.4.3 Modo apertura
Default = Tenuta per posizione
La maggior parte delle valvole, indipendentemente dalla struttura, chiude su finecorsa in apertura. Alcune sono a "controtenuta"
e richiedono limite di coppia in apertura.
1. Scegliere “NO” fino a che non comparirà il tipo richiesto.
2. Scegliere “SI” per tornare alla schermata “MODIFICA VALVOLA?”
SI SI SI SI SI SI
NO NO NO NO NO
MODIFICA
PASSWORD?
Prima cifra tra
parentesi; “NO”
per cambiarla Seconda cifra
tra parentesi;
“NO” per
cambiarla Terza cifra tra
parentesi; “NO”
per cambiarla
LA PASSWORD È
(0)00
LA PASSWORD È
4(0)0
LA PASSWORD È
42(0)
LA PASSWORD È 423
- OK?
SALVA PASSWORD
423 - OK?
