Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m

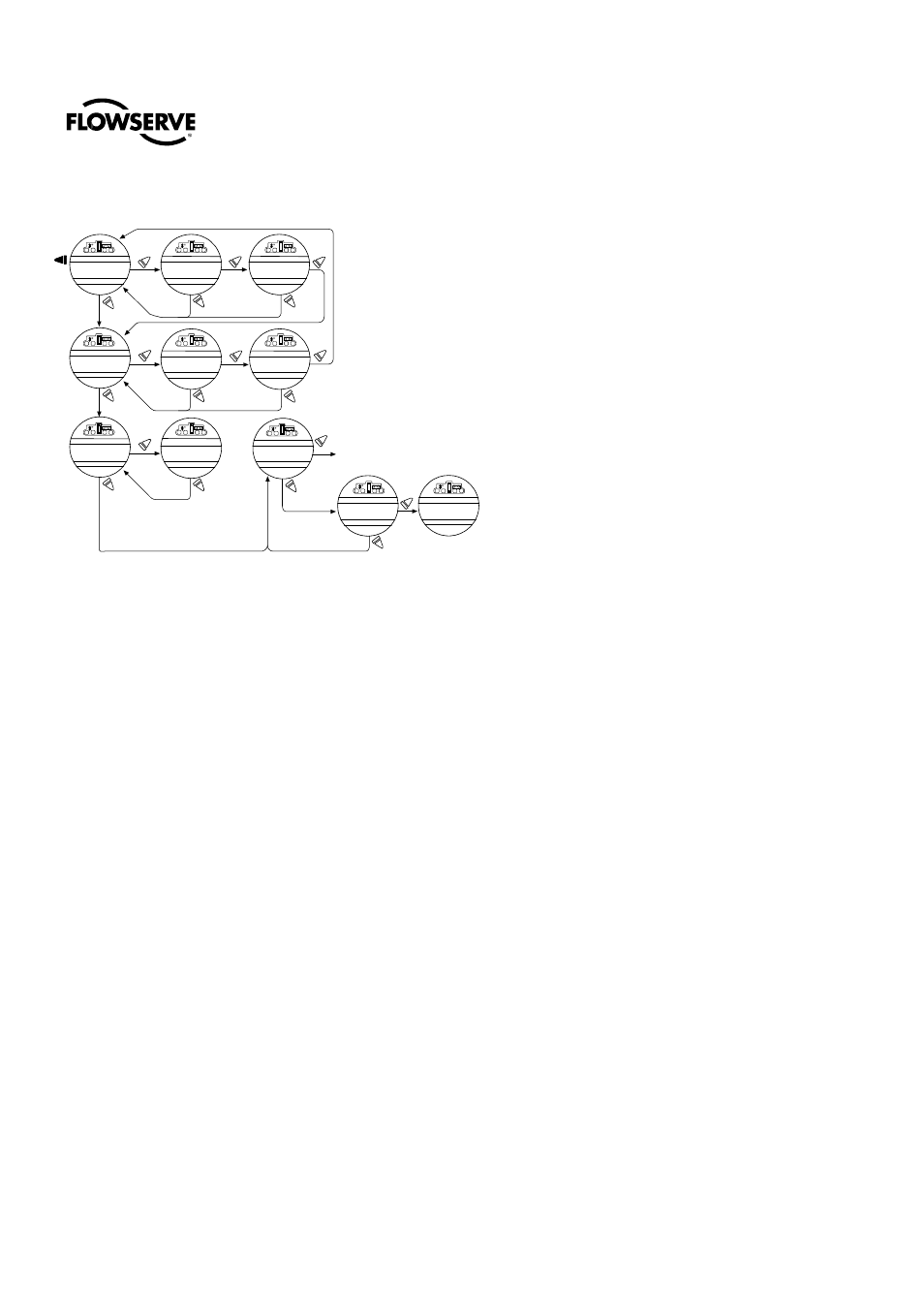

Figura 2.2 – Funzionamento a volantino
2.2 Opzione DDC
Nelle seguenti istruzioni resta sottinteso che siano già impostati tutti i parametri dell'opzione DDC, tranne l'indirizzo.
1. Impostati i finecorsa di posizione, restare in modo “SETUP”. Se non lo si è già, accedervi come descritto nell'apposito
Capitolo 2.1.1, Accesso al modo Setup.
2. A “MODIFICA CONFIGURAZIONE?”, selezionare “SI,”
3. visualizzando il relativo menu. Scegliere “NO” fino a “MODIFICA RETE DDC?” quindi “SI”. Sarà così visualizzato il relativo
menu.
4. Scegliere “SI” a ogni proposta del menu fino a “INDIRIZZO DDC OK?”. Quindi scegliere “NO.”
5. Inserire un indirizzo da 1 a 250 continuando a scegliere “NO” fino ad arrivare a quello desiderato. Si può anche tenere il
selettore su “NO", facendo scorrere automaticamente il numero fino all'indirizzo desiderato.
a ATTENZIONE: L'indirizzo di rete inserito deve essere quello riportato sulla scheda di incarico dell'utente. Tale scheda deve
corrispondere alle specifiche del contratto. Lo stesso indirizzo non potrà essere utilizzato in nessun altro punto di quella
rete.
L'indirizzo DDC non deve essere obbligatoriamente impostato per uscire dal setup.
2.3 Verifica delle impostazioni
1. Portare la valvola alla posizione di “CHIUSO” completo. Verificare che il relativo LED (di default VERDE) si accenda
appena raggiunto il finecorsa, e la posizione valvola appaia come “0% APERTO.”
2. Portare la valvola alla posizione “APERTO” completo. Verificare che il relativo LED (di default ROSSO) si accenda appena
raggiunto il finecorsa, e la posizione valvola appaia come “100% APERTO.”
STOP SI
NO NO NO
SI
NO
SI
SI
NO NO NO SI
NO
CAMBIA
FINECORSA IN
CHIUSURA?
CHIUDERE
VALVOLA OK?
SALVA
POSIZIONE
CHIUSURA-OK?
100% APERTA
STATO OK?
ESCI DALLA
CONFIGURAZIONE?
SI SI
SI
SI
Disinnestare attuatore;
Ruotare volantino verso
finecorsa chiusura
Ruotare volantino verso
finecorsa apertura
CAMBIA
FINECORSA IN
APRIRE
VALVOLA OK?
SALVA
POSIZIONE
APERTURA-OK?
SETUP?
IMPOSTA
PRECIS.
POSIZIONE?
POSIZIONE
XXX% APERTO? Accesso al modo “SETUP”
