Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
4.19.2 Stato
L'impostazione di default è: OFF
Selezionare "NO" per scegliere se l'inibizione è “ON” o “OFF.”

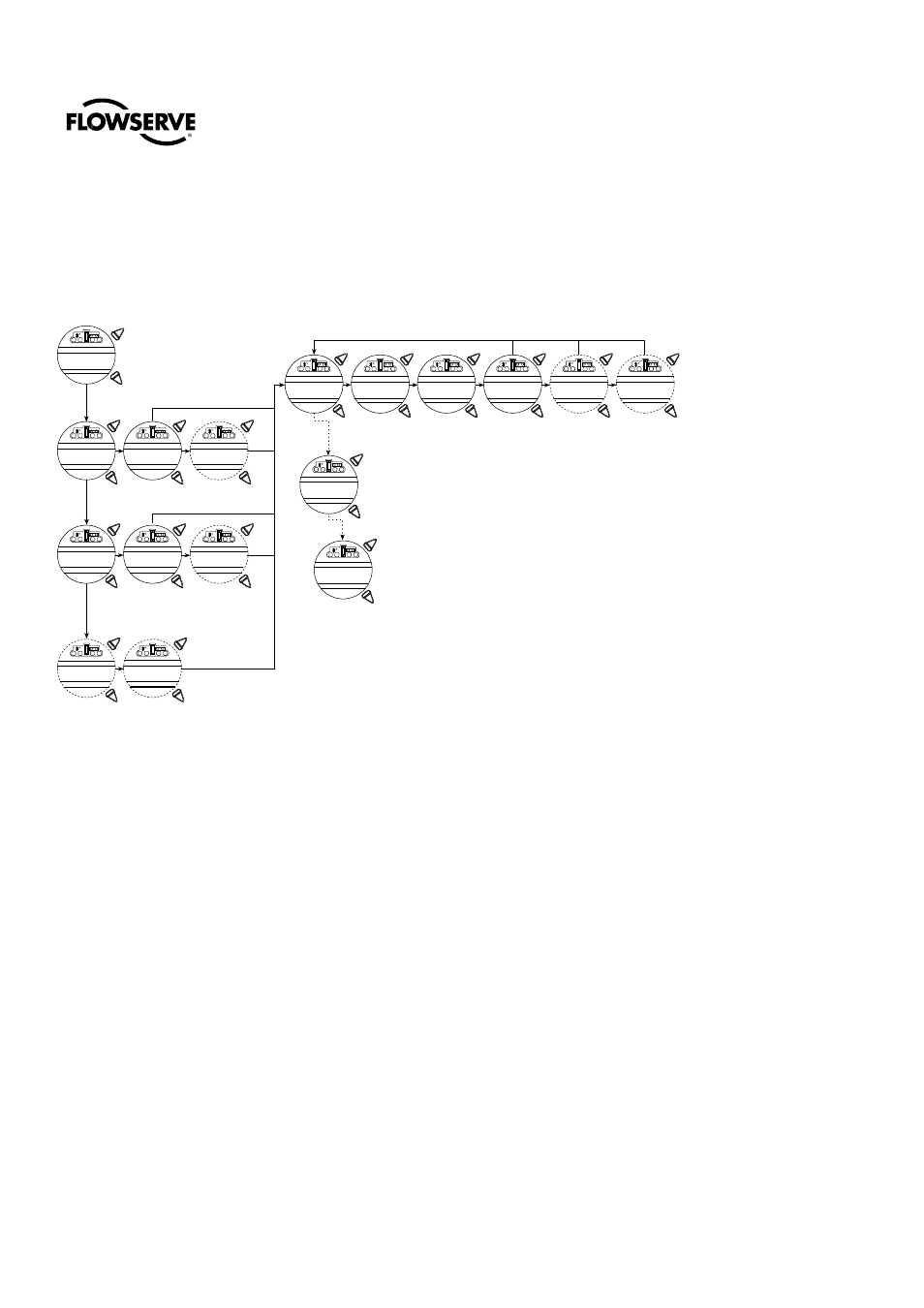

Figura 4.29 – Ingressi digitali
4.19.3 Modo ingresso personalizzato – ESD/PSESD temporaneo (opzionale)
È disponibile un software personalizzato per il QX che consente di stabilire determinate caratteristiche di prestazione per il test
di corsa parziale (Partial Stroke Test - PST) e per la chiusura del contatto temporaneo ESD.
N.B.: questi tre ingressi sono configurabili normalmente. Tuttavia, quando il modo utente ESD/PSESD è attivo, essi sono in
configurazione predefinita e non possono essere modificati dall'utente.
Ingresso 0 (normalmente per default è impostato su “ESD”) terminale 30:
•
Impostato come disabilitato, funzione ingresso utente, segnale presente.
Ingresso 1 (normalmente per default è impostato su “inibizione apertura”) terminale 34:
•
Impostato come abilitato, funzione abilita corsa parziale (Partial Stroke), segnale presente = attivo
Ingresso 2 (normalmente per default è impostato su –“Inibizione chiusura”) terminale 35:
•
Impostato come abilitato, funzione abilita corsa parziale, segnale assente = attivo
I segnali di abilitazione corsa parziale sono impostati come ridondanti, per ragioni di sicurezza. Esistono due ingressi di
segnale, e TUTTI devono essere attivi. Se quelli di abilitazione corsa parziale sono in stato attivo, e ne viene individuato uno
(>800 ms) sull'ingresso di ESD/PSESD temporaneo (vedi sotto), verrà eseguito un test di corsa parziale (Partial Stroke Test) /
ESD. Se quelli di abilitazione corsa parziale sono non attivi o in avaria, e ne viene individuato uno sull'ingresso di ESD/PSESD
temporaneo, l'ESD rimarrà attivo e l'attuatore lo eseguirà fino all'esecuzione del comando “Rilascio ESD”.
NOTA 1: La modalità personalizzata apparirà solo se abilitata.
NOTA 2: Il menu "apri con segnale ON" apparirà solo con la scelta dell'opzione
a 2 fili. Il controllo a due fili non è consentito con controllo modutronic o di rete
(DDC, FF, PB PA, PB DP o DeviceNet).
NOTA 3: Il numero di ingressi visualizzati per la configurazione dipenderà dalla
modalità prescelta (standard, a commutazione negativa o personalizzata).
NOTA 4: Le funzioni stato visualizzate dipenderanno dalla modalità prescelta
(standard, a commutazione negativa o personalizzata).
NOTA 5: Il menu dell'azione ESD appare solo con ESD come funzione di stato.
NOTA 6: Il menu “Vai a” in percentuale apparirà solo con selezione della
posizione come azione ESD.
NOTA 7: Per salvare modifiche in questi menu, scegliere sì in Salva Impostaz.
(ON)?
SI
SI
NO
NO NO NO NO
(ASSENTE)-
NO NO
SI CHIUSO
APERTO
STOP
POSIZ.
Vedera Nota 6 Vedera Nota
3
SI
NO NO NO
NO
SI
SI
NO NO NO
NO
Vedera Nota 7
Vedera Nota 1
NO NO
OFF MODO 3 FILI INCH
MODO 2 FILI
MODO INPUT UTENTE
MODO 4 FILI
Vedere Nota 2
OFF-OK?
Vedere Nota 2
SI SI
Vedera Nota 4
APERT. INIB.
CHIUS. INIB
TUTTI INIB
INPUT
UTENTE
Vedera Nota 5
SI SI
SI SI
SI SI SI SI SI
MODO 3 FILI INCH
MODO 2 FILI
MODO INPUT UTENTE
MODO 4 FILI
MODIFICA
INGRESSI DIG.?
MODIFICA
INGRESSO (O)?
STATO (OFF)?
FUNZIONE
STATO ESD?
SEGNALE
(PRESENTE) OK?
AZIONE ESD
(IGNORA) OK?
ESD MUOVE A
0% APRI OK?
MODIFICA
INGRESSO (5)?
COMANDO REMOTO
STANDARD
MODO 3 FILI
MANT.-OK?
COMMUTAZIONE
NEGATIVA
MODO 3 FILI
MANT.-OK?
APRI CON SEGNALE
ON - OK?
APRI CON SEGNALE
ON - OK?
SALVA
IMPOSTAZIONI?
CTRL PERSON.? CTRL PERSON. 1
- OK?
