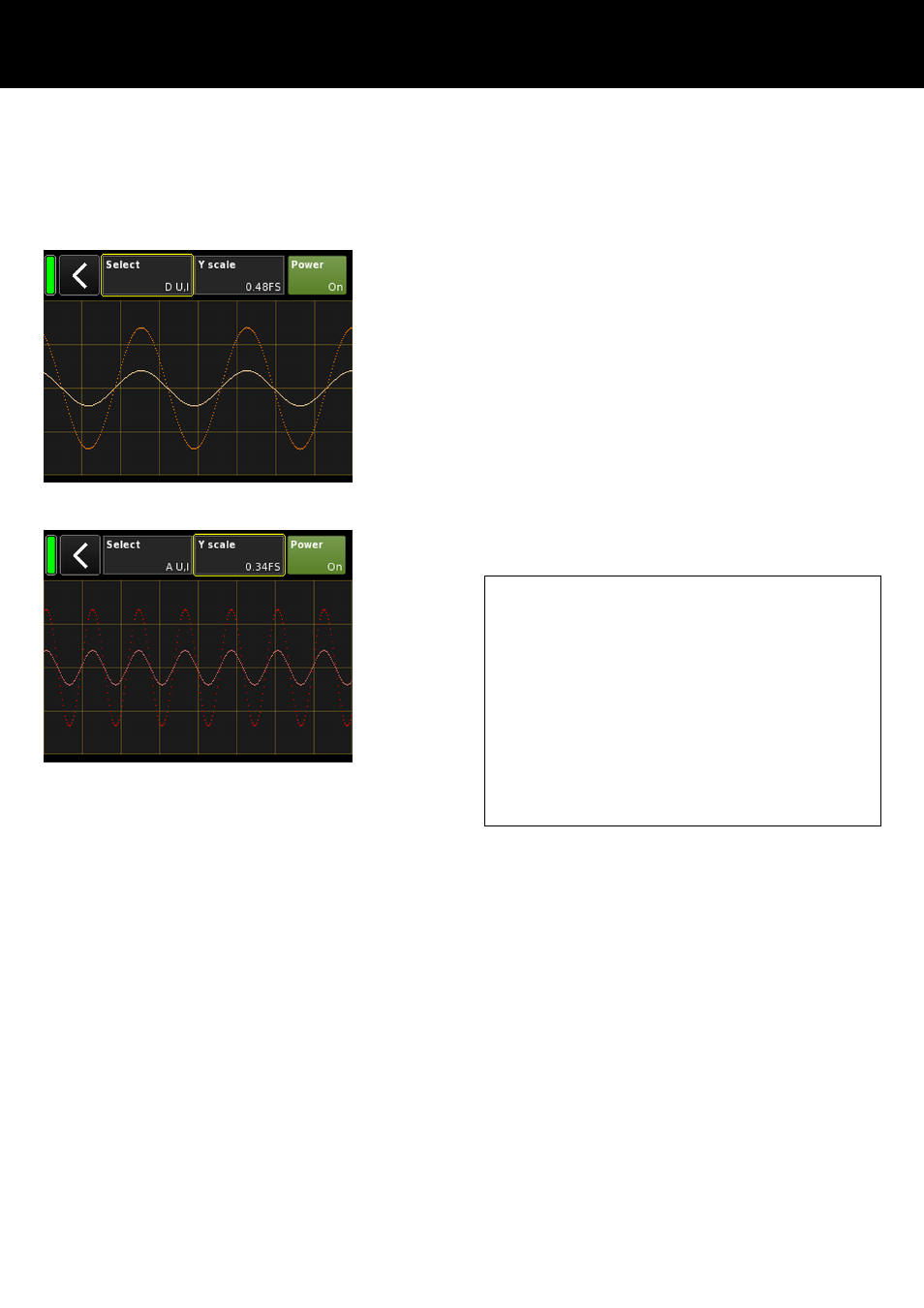

9.5.5. Scope (Oscilloscopio)
La funzione «Scope» permette un semplice monitoraggio della ten‐
sione di uscita dell'amplificatore (curva colorata) e della corrente
di uscita (curva in chiaro).
Select
A U, I
Tensione e corrente di uscita del canale A.
B U, I Tensione e corrente di uscita del canale B.
C U, I Tensione e corrente di uscita del canale C.
D U, I Tensione e corrente di uscita del canale D.
All U Tensione di uscita di tutti i canali.
All I Corrente di uscita di tutti i canali.
All U, I Tensione e corrente di uscita di tutti i canali.
Y scale
Scala di misurazione dei valori in FS (Full Scale). 1.0 FS rappre‐
senta la massima tensione o corrente di uscita.
Esempi di applicazione
La funzione oscilloscopio è uno strumento utile per ...:
–
determinare la qualità del segnale,
– determinare uno scostamento di fase tra i canali,
– ottenere un'indicazione approssimativa del fattore di
cresta,
– controllare i canali di uscita (ad es. nessuna corrente di
uscita visualizzata Þ il cavo del connettore potrebbe
essere interrotto o potrebbe non essere presente il colle‐
gamento al sistema di altoparlanti.
– controllare il finale di potenza (ad es. non viene visualiz‐
zata la tensione di uscita).
