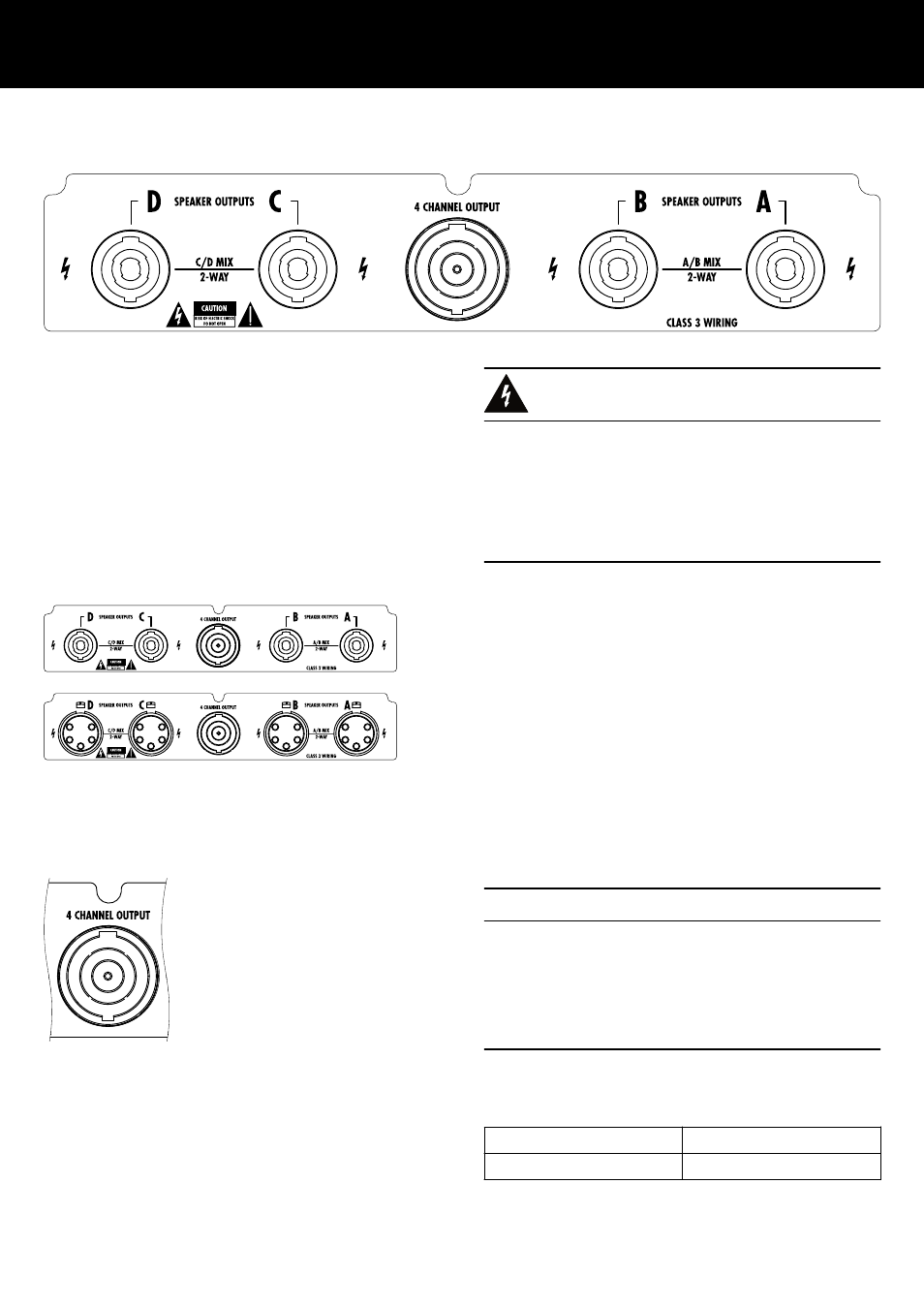

4.3.3. Connettori di uscita
AVVERTENZA!
Possibile rischio di folgorazione.
Sui contatti di uscita dell'amplificatore possono essere presenti ten‐
sioni pericolose.
–
Utilizzare solo cavi specifici per sistemi di altoparlanti, isolati e
con connettori correttamente montati.
– Non collegare mai un pin di uscita dell'amplificatore a un
qualsiasi contatto dei connettori di ingresso o di uscita o alla
terra (massa).
SPEAKER OUTPUTS
In base alla versione scelta, l'amplificatore viene fornito con
quattro connettori di uscita NL4 o EP5, uno per ciascun canale di
amplificazione.
In base alla modalità di uscita selezionata, viene impostata auto‐
maticamente la corretta assegnazione dei pin dei connettori di
uscita relativi.
Nota: Una descrizione dettagliata delle modalità di uscita
disponibili e sulla configurazione della modalità appropriata è
disponibile al Þ Capitolo 9.3.1. "Modalità di uscita"
a pag. 39.
Per maggiori informazioni relative alle modalità disponibili per
ciascun sistema di altoparlanti, fare riferimento al manuale
corrispondente
4 CHANNEL OUTPUT
AVVISO!
Il connettore 4 CHANNEL OUTPUT è da utilizzare solo come
interfaccia per un pannello montato a rack o per l’utilizzo di cavi
multipolari e adattatori.
Non collegare alcun sistema di altoparlanti, ne passivo ne attivo a
questo connettore poiché i componenti del sistema o dell'amplifi‐
catore potrebbero danneggiarsi.
Il connettore NL8 centrale trasporta i segnali di uscita di tutti e
quattro i canali dell'amplificatore, con la seguente assegnazione
dei pin:
1+/— = Canale A pos. / neg. 2+/— = Canale B pos. / neg.
3+/— = Canale C pos. / neg. 4+/— = Canale D pos. / neg.
