5.2. Layout della schermata e convenzioni
Il layout della schermata è diviso in due parti principali, la sezioni
Intestazione e la sezione Dati.
Inte‐
sta‐
zione
L’Intestazione indica quale schermata è attualmente
selezionata. Nei menu Channel setup (Configurazione
canale) e Device setup (Configurazione dispositivo),
l’Intestazione permette di accedere direttamente alla
schermata precedente (Pulsante Indietro - ) o alla
Schermata iniziale (Pulsante Home - ).
Dati Ad eccezione della Schermata iniziale, le Sezioni Dati
dei menu Channel setup e Device setup sono struttu‐
rate in schede sul lato destro della schermata.
La struttura a schede della schermata permette di
accedere direttamente alle schermate secondarie desi‐
derate.
5.3. Elementi della schermata e visualizzazioni
Questa sezione descrive i differenti elementi della schermata, le
visualizzazioni e gli elementi funzionali che caratterizzano l'Inter‐
faccia utente del D80.
5.3.1. Tasti funzione
Proprietà:
–
La parte in alto a sinistra del tasto mostra il nome della fun‐
zione mentre nella parte in basso a destra viene indicato lo
stato della funzione. Inoltre, lo stato è anche indicato da
colori.
– La funzione è attivata toccando il pulsante sullo schermo o
premendo l'encoder.
– I tasti funzione possono essere anche combinati con tasti di
navigazione.
5.3.2. Tasti di navigazione
Proprietà:
–
La parte in alto a destra del tasto visualizza il simbolo di navi‐
gazione ( ).
– Aprire la schermata secondaria relativa toccando il pulsante
sullo schermo o premendo l'encoder.

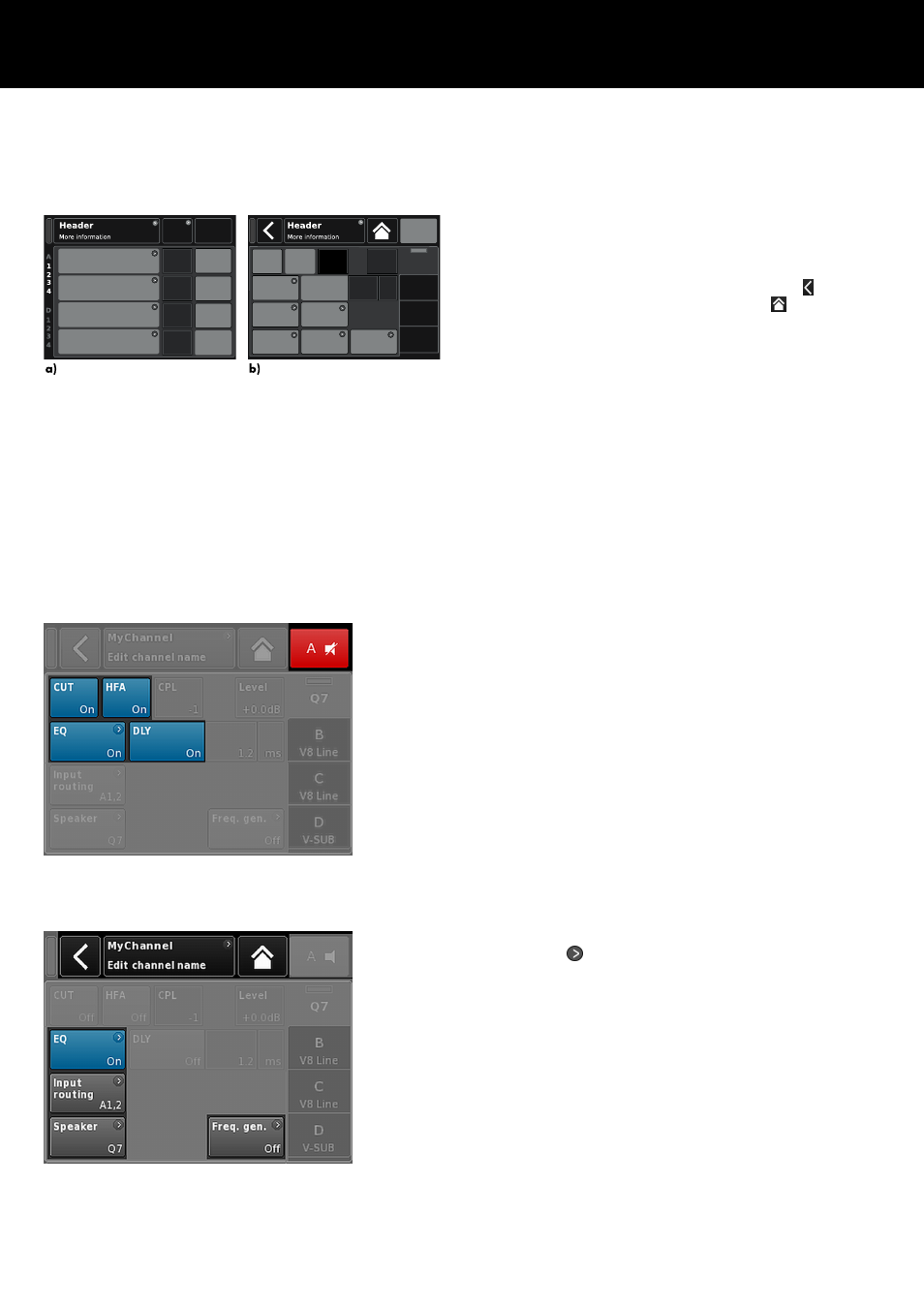

Layout di base della schermata
a) Schermata iniziale
b) Schermate di configurazione dispositivo e canale
