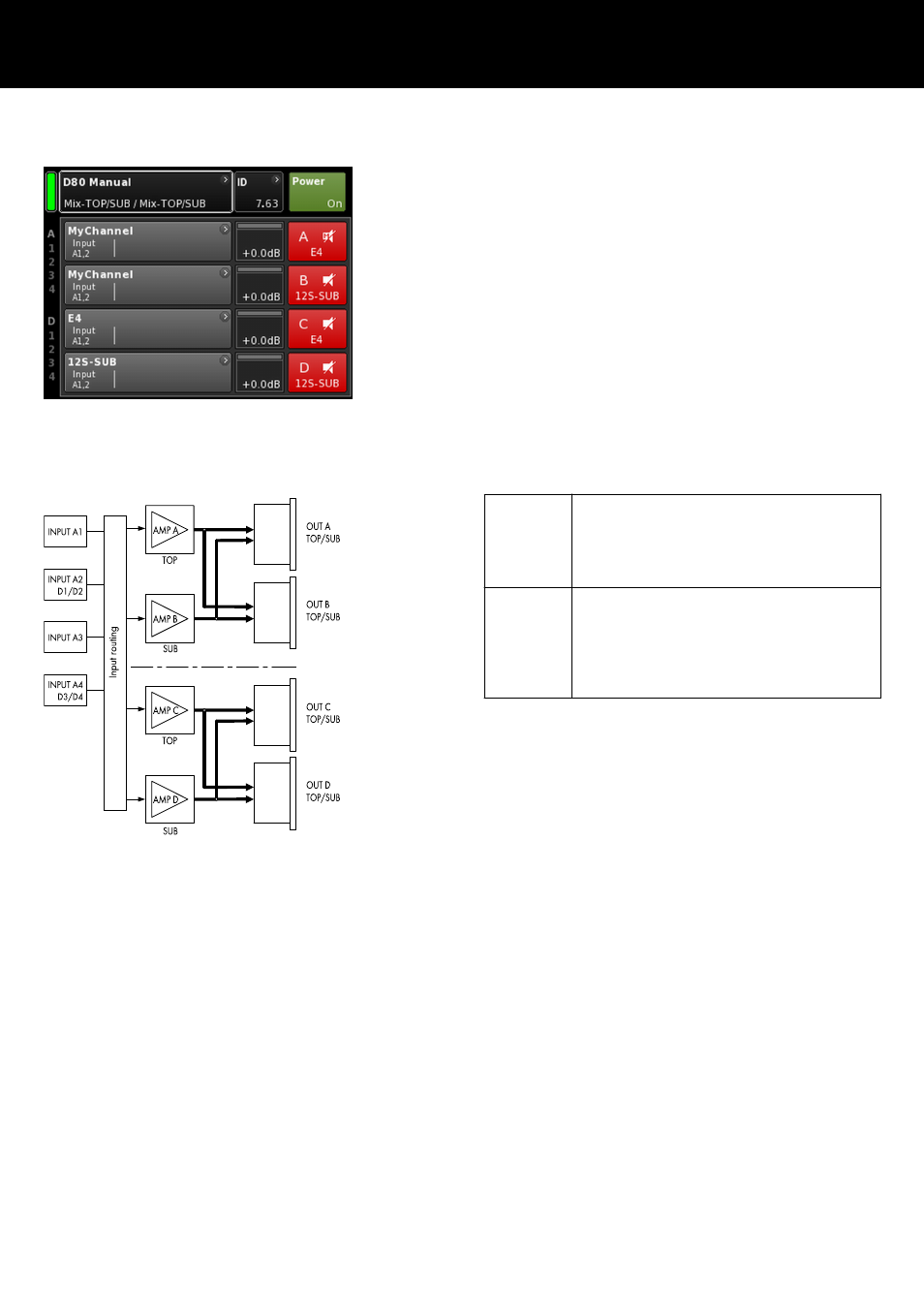

Modalità Mix TOP/SUB (A/B MIX, C/D MIX)
La modalità Mix TOP/SUB permette di connettere tra loro sistemi
d&b fullrange (sistemi passivi) e subwoofer d&b pilotati in maniera
indipendente, collegandoli all'amplificatore con un cavo singolo a
4 conduttori.
I sistemi (configurazioni) TOP possono essere selezionati sul
canale A (C) e i sistemi (configurazioni) SUB sul canale B (D).
Nella modalità Mix TOP/SUB entrambi i canali di amplificazione
della coppia corrispondente (AMP A/B, AMP C/D) sono collegati
a entrambi i connettori di uscita (AMP A e AMP B ad OUT A e
OUT B ...) mentre l'ingresso audio per ciascun canale dell'amplifi‐
catore può essere assegnato tramite il routing d'ingresso.
I connettori d'uscita (A/B, C/D) collegati risultano cablati in paral‐
lelo secondo la relativa assegnazione dei pin per le configurazioni
TOP o SUB.
Le equivalenze tra i pin dei connettori NL4 e EP5 in relazione alla
modalità di uscita sono elencate nella tabella sottostante.
NL4 SPEAKER OUTPUTS A/B (C/D):
1+ = Amp A (C) pos. (TOP)
1— = Amp A (C) neg.(TOP)
2+ = Amp B (D) pos. (SUB)
2— = Amp B (D) neg. (SUB)
EP5 SPEAKER OUTPUTS A/B (C/D):
1 = Amp A (C) pos. (TOP)
2 = Amp A (C) neg. (TOP)
3 = Amp B (D) pos. (SUB)
4 = Amp B (D) neg. (SUB)
5 = n.c.
2 x modalità Mix TOP/SUB
