Modalità 2-Way Active (2-WAY)
La modalità 2-Way Active è riservata ai sistemi bi-amplificati d&b.

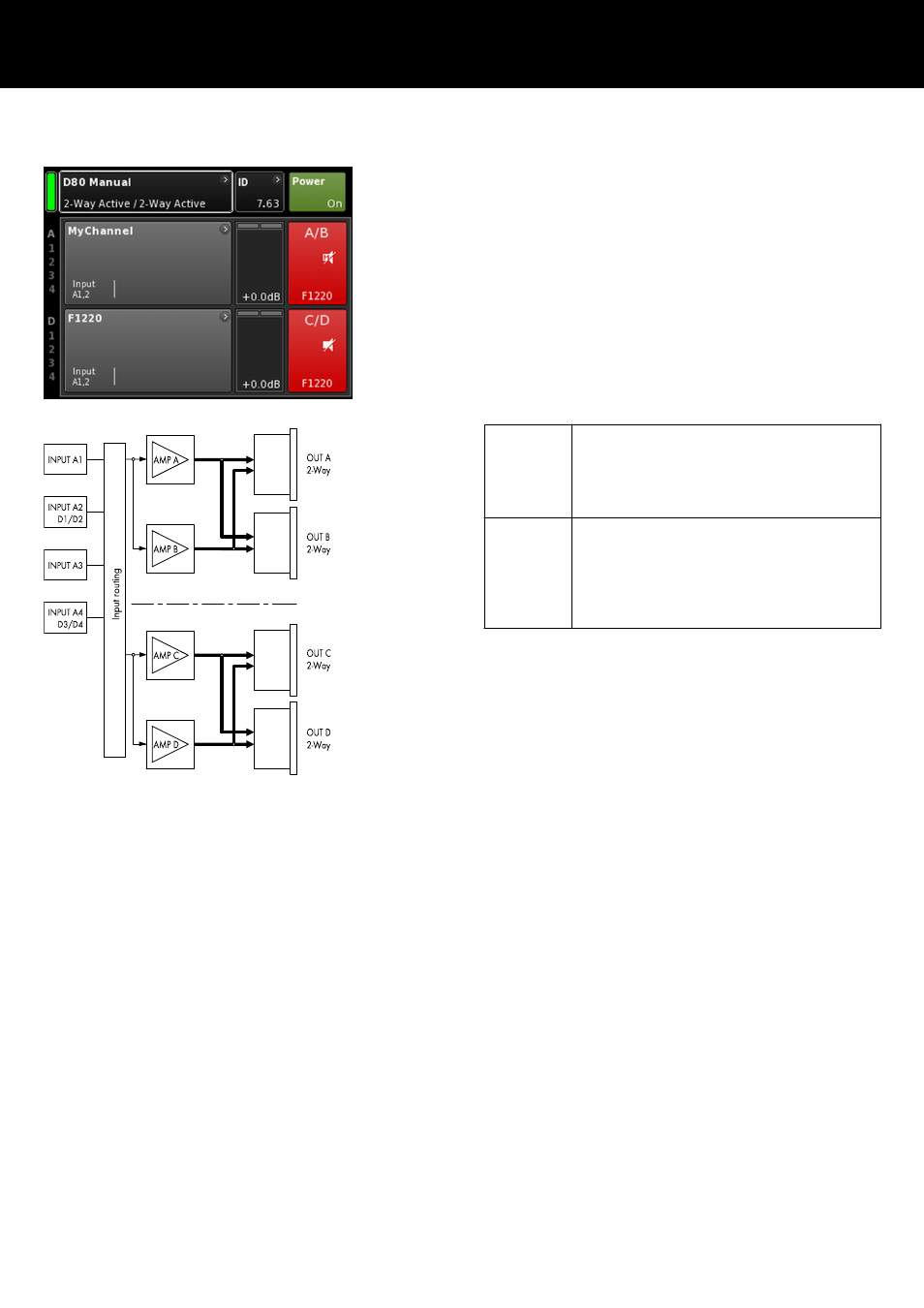

Nella modalità 2-Way Active entrambi i canali di amplificazione
della coppia corrispondente (AMP A/B, AMP C/D) sono collegati
a tutti e due i connettori di uscita (AMP A e B con OUT A e B ... ).
L'ingresso audio per ogni coppia di canali di amplificazione può
essere assegnato tramite il routing d'ingresso.
Tutte le impostazioni del canale A (C) e del relativo segnale di
ingresso vengono replicate internamente per il canale B (D).
Le equivalenze fra i pin dei connettori NL4 ed EP5 in relazione alla
modalità di uscita, vengono riportate nella tabella sottostante.
NL4 SPEAKER OUTPUTS A/B (C/D):
1+ = Amp A (C) pos. (LF)
1— = Amp A (C) neg.(LF)
2+ = Amp B (D) pos. (MF/HF)
2— = Amp B (D) neg. (MF/HF)
EP5 SPEAKER OUTPUTS A/B (C/D):
1 = Amp A (C) pos. (LF)
2 = Amp A (C) neg. (LF)
3 = Amp B (D) pos. (MF/HF)
4 = Amp B (D) neg. (MF/HF)
5 = n.c.
2 x modalità 2-Way Active
