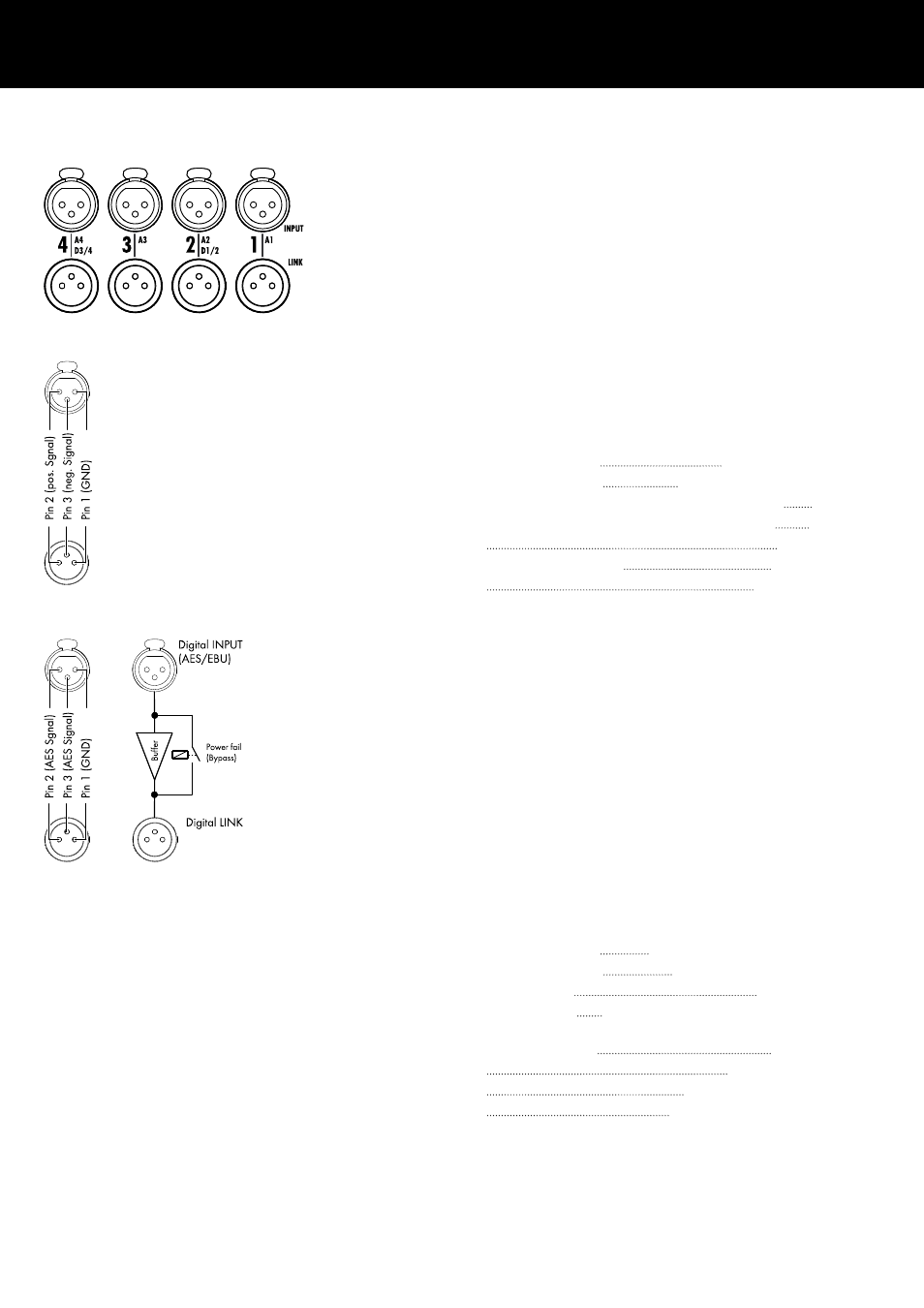

4.3.2. Connettori di INPUT audio e LINK

Tutti i connettori per i segnali di ingresso e di link 1-4 sono posti sul

pannello posteriore.

Questi possono essere configurati come quattro ingressi analogici,

due canali analogici e due AES o quattro canali AES (si veda

Þ Capitolo 9.2. "Input (Ingresso)" a pag. 36).

Ciascun canale d'ingresso può essere inviato ad uno qualsiasi dei

canali di uscita da A a D (si veda Þ Capitolo 10.6. "Input routing

(Routing di Ingresso)" a pag. 58).

INPUT analogico e LINK (A1 - A4)
Un connettore di ingresso XLR femmina a 3 pin è disponibile per

ciascun canale. E’ presente un connettore XLR maschio a 3 pin col‐

legato in parallelo e utilizzato per rilanciare il segnale all'apparec‐

chio successivo.

Specifiche

Assegnazione dei pin

1 = GND, 2 = pos., 3 = neg.

Impedenza d'ingresso

38 kOhm, bilanciato elettronicamente

Reiezione del modo comune (CMRR@100 Hz/10 kHz)

> 70/50 dB

Massimo livello di ingresso (bilanciato/non bilanciato)

+25/17 dBu

+27 dBu @ 0 dBFS

LINK analogico (A1 - A4)

XLR maschio a 3 pin

in parallelo all’ingresso

INPUT digitale e LINK (D1/2 - D3/4)
I connettori d'ingresso 2 (D1/2) e 4 (D3/4) possono essere confi‐

gurati come ingressi AES/EBU (AES 3) individualmente.

Nota: Quando si configurano gli ingressi digitali, i rimanenti

connettori di ingresso e di rilancio 1 (A1) e/o 3 (A3) vengono

disabilitati.

Il rilancio LINK digitale corrispondente (2/4) può essere utilizzato

per fornire un segnale d'ingresso rigenerato all'apparecchio suc‐

cessivo. La forma del segnale (ovvero i suoi fronti di salita e di

discesa) e il suo livello vengono rigenerati tramite un amplificatore

di segnale analogico.

In caso di avaria o in assenza di alimentazione, è presente un relè

che evita l'interruzione della catena audio. In tale evenienza, il

segnale d'ingresso digitale bypassa il buffer analogico dell’amplifi‐

catore e viene inviato direttamente all’uscita LINK.

Specifiche

Assegnazione dei pin

1 = GND, 2 = AES Signal, 3 = AES Signal

Impedenza d'ingresso

110 ohm, bilanciato con trasformatore

Campionamento

48 / 96 kHz / 2 Ch/n

Sincronizzazione

Word-Sync: PLL agganciato alla sorgente (modalità
slave)

LINK digitale (uscita)

XLR maschio a 3 pin

, bilanciato elettronicamente

buffer analogico di segnale (refresh)

Relè per avaria alimentazione (bypass)
