29.3 Condizioni di pompaggio 620R,
620RE4, 620RE
Pressione e viscosità
Tutti i valori di pressione indicati in queste istruzioni operative, da cui sono state
tratte le cifre relative alla resa e alla durata utile, si riferiscono a pressioni di picco
delle tubazioni.
Nonostante sia tarata per una pressione di picco di 4 bar, questa pompa genera una
pressione di picco superiore a 4 bar in caso di restringimento delle tubazioni. Nei
casi in cui è fondamentale che la pressione di picco non superi i 4 bar, occorrerebbe
installare nella tubatura valvole di riduzione della pressione.
Per operazioni di pompaggio con pressioni comprese tra 2 e 4, installare elementi
tubo in Marprene/Bioprene rigido o standard Sta-Pure o Chem-Sure. La presenza
della lettera "M" o "P" nel codice prodotto dell’elemento tubo indica l’idoneità del
tubo per l’utilizzo a pressione elevata.
Per operazioni di pompaggio con pressioni comprese tra 0 e 2 bar, usare elementi con
rigidità standard o la gamma standard di tubazioni per pompe peristaltiche continue.
Il trattamento della viscosità è massimizzato se nella testina vengono usati elementi
tubo rigidi in Marprene/Bioprene o Sta-Pure.
Assicurarsi che vi sia sempre un minimo di un metro di tubo flessibile con foro inter-
no liscio collegato all’attacco di scarico della testina. Questo contribuirà a minimiz-
zare l’eventuale perdita di impulso e pulsazione nelle tubazioni. Questo è importante
soprattutto nel caso di liquidi viscosi e di tubi rigidi.
29.4 Installazione della pompa 620R,
620RE4, 620RE
Un’installazione progettata correttamente favorisce la maggiore durata utile possibile dei
tubi; pertanto assicurarsi che vengano seguite le linee guida seguenti:
Evitare curve strette delle tubature, riduttori dei tubi e lunghezze eccessive di tubi
di piccolo diametro rispetto a quello della testina, in particolare nei tubi dal lato di
aspirazione.
Assicurarsi che i tubi di collegamento e i raccordi siano adeguatamente tarati per
sopportare la pressione prevista.
Se un tubo rigido arriva molto vicino alla testina, una sezione di tubo estraibile può
semplificare la sostituzione del tubo.
Assicurarsi che il tappo di otturazione dello scarico controllato sia in posizione se
non viene usato l’attacco dello scarico controllato. Vedi qui di seguito.
È consigliabile usare il tubo di scarico controllato per il pompaggio di liquidi peri-
colosi, aggressivi o abrasivi o di prodotti che induriscono a contatto con l’aria.
È consigliabile usare il tubo di scarico controllato per il pompaggio di liquidi pericolosi,
aggressivi o abrasivi o di prodotti che induriscono a contatto con l’aria.

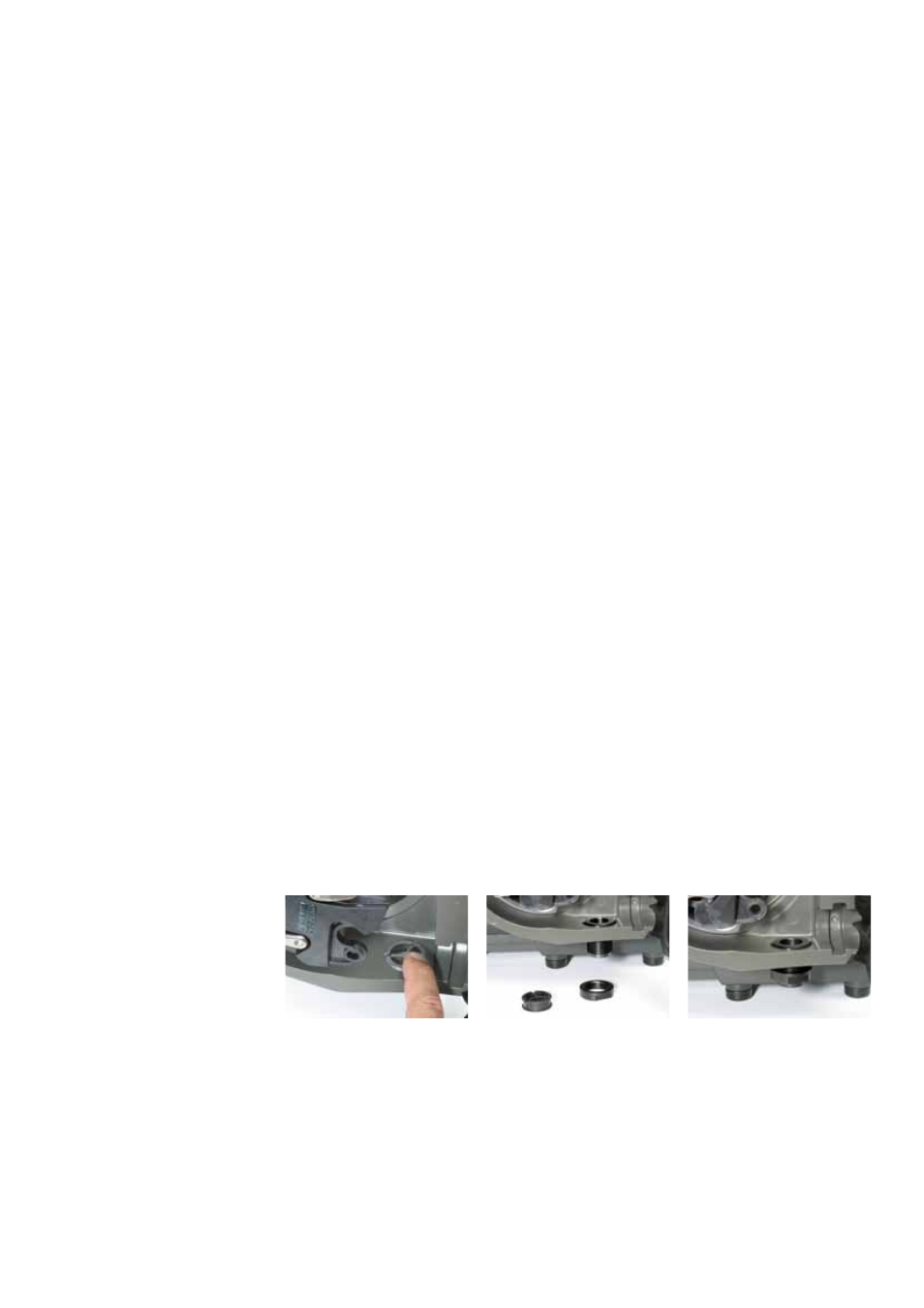

Collegare il tubo di scarico all’attacco dello scarico usando l’adattatore di accoppiamento
fornito. Spingere all’esterno il tappo di otturazione. Lasciar cadere in posizione il
raccordo filettato di scarico. Fissarlo con il controdado fornito. Serrare a fondo
manualmente. Verificare che sotto la testina sia presente uno spazio adeguato. Il
tubo di scarico deve arrivare fino a un contenitore o a una zona di scarico adeguati.
La procedura di installazione del rilevatore perdite è inclusa nel kit del rilevatore perdite.
In caso di dubbi in merito a un’installazione, rivolgersi all’Ufficio di Assistenza
Tecnica locale.
