Manuale per l’utente delle pompe Watson-Marlow 36
per breve tempo e si ritorna alla schermata del menu di impostazione Analogico.
Se si seleziona Programma, vengono visualizzate le opzioni mA (4-20 mA) e
V (0-10V). Usare i tasti SU o GIÙ per effettuare una selezione, quindi premere
ENTER per confermarla.
La pompa visualizza una schermata che invita l’utente a immettere la pro-
porzione desiderata della velocità per l’input di segnale basso (4 mA o 0 V)
espressa come valore compreso tra 0% e 100%. Immettere il valore usando i
tasti SU o GIÙ e confermare premendo ENTER.
Una schermata analoga consente all’utente di immettere la proporzione desidera-
ta della velocità per l’input di segnale alto (20 mA o 10 V), espressa come valore
compreso tra 0% e 100%. Immettere il valore con le stesse modalità.
Se si preme STOP in qualsiasi punto dell’impostazione del programma (prima di
premere ENTER sulla schermata per specificare la proporzione della velocità di
segnale alto), la pompa visualizza la schermata precedente.
Una volta immessi e confermati i valori alto e basso, la pompa configura i dati
hardware e di taratura di base. Viene visualizzata brevemente una schermata di
conferma, seguita da un’avvertenza che il segnale analogico non è stato regolato
con Trim. L’utente viene riportato alla schermata di impostazioni Analogico.
Vedere 22.4 Gestione velocità: input analogico 2 in Cablaggio del comando automatico.
18.2.3 Trim
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 18.1 Trim. Si consiglia
di effettuare sempre una taratura del Trim per accordare la risposta della pompa al
segnale analogico di processo effettivo.
18.2.4 Esci
Esci riporta l’utente alla prima sezione del menu Imposta descritto sopra. Vedere 18
Impostazione.

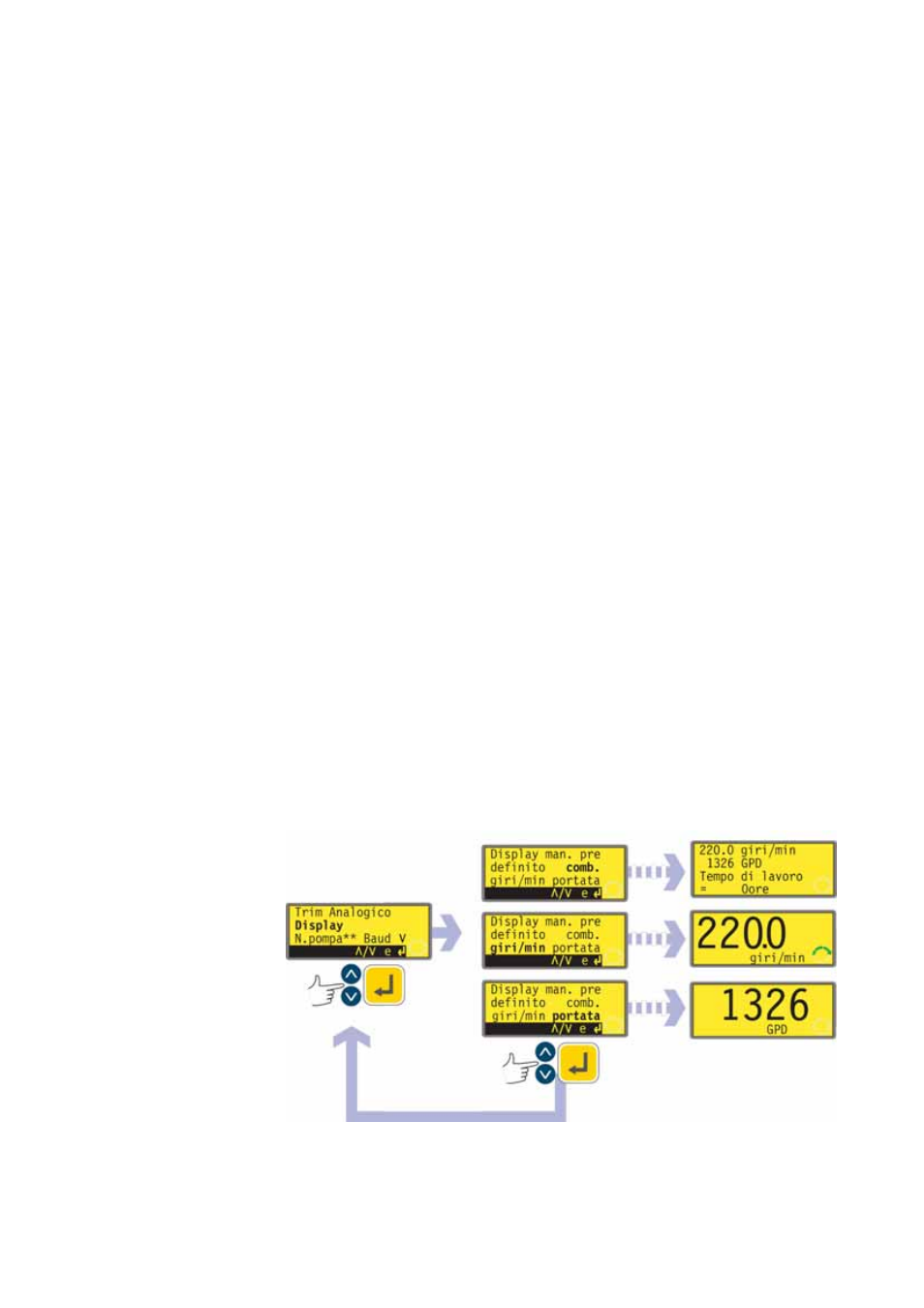

18.3 Display
In modalità Manuale, la pompa può visualizzare tre schermate predefinite: giri al minu-
to, portata in unità scelte dall’utente o entrambe.
Nella prima schermata del menu Imposta selezionare Display usando i tasti SU e
GIÙ. Premere ENTER per confermare la selezione.
