Manuale per l’utente delle pompe Watson-Marlow 72
Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE (SHIFT,
1) sulla tastiera, collegare fra loro i pin 6 e 18 del connettore a D inferiore. Collegare un
interruttore a distanza tra i pin 5 e 19 del connettore a D inferiore. Interruttore aperto
per rotazione in senso orario, interruttore chiuso per rotazione in senso antiorario.
Alternativamente, si può applicare un segnale logico al pin 5 del connettore a D inferiore,
con collegamento a terra sul pin 17. Input basso per rotazione in senso orario, input alto
per rotazione in senso antiorario. In assenza di collegamento la pompa effettua come
impostazione predefinita la rotazione in senso orario.
23.7 Input di commutazione
funzionamento automatico/manuale

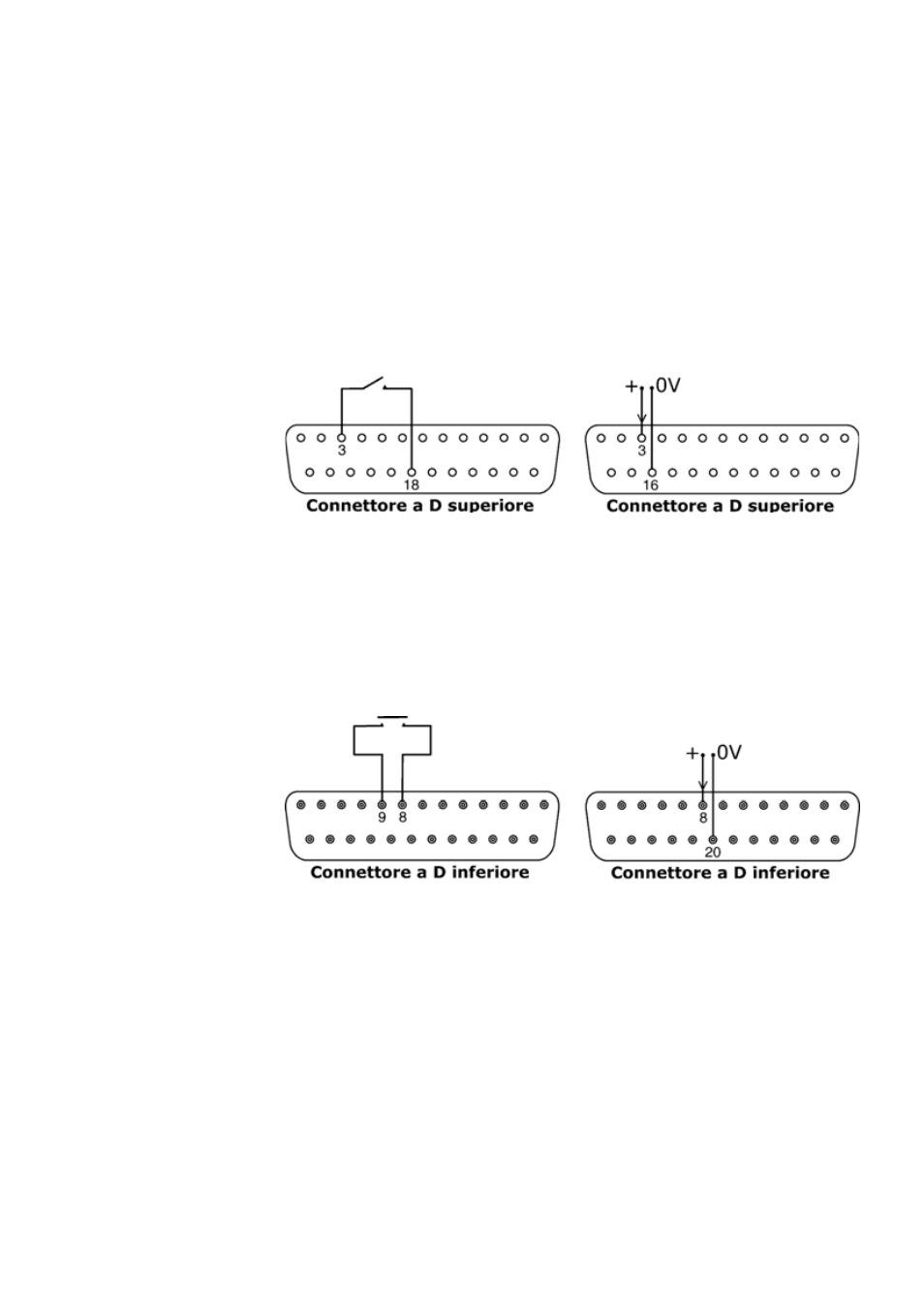

Collegare un interruttore a distanza tra i pin 3 e 18 del connettore a D superiore.
Interruttore chiuso per il comando automatico, interruttore aperto per il comando
manuale. Alternativamente, si può applicare un input logico al pin 3 del connettore a D
superiore, collegamento a massa sul pin 16. Input alto per comando automatico, input
basso per comando manuale.
23.8 Input MemoDose
Collegare un interruttore a contatto momentaneo come un interruttore a pedale o manuale
tra i pin 8 e 9 del connettore a D inferiore. Chiudere l’interruttore per iniziare una dose.
Questo input viene adattato dal software e funziona in un modo simile a quello degli altri
input a distanza, come con l’input logico da 5-24 V come indicato in precedenza, usando
il pin 8 come input e il pin 20 come 0 V (connettore a D inferiore). Nota: Questo input
viene adattato dal software in modo che il segnale possa essere momentaneo o mantenuto
durante la dose. Se mantenuto, il segnale deve essere rimosso prima della dose successiva.
