Manuale per l’utente delle pompe Watson-Marlow 51
Menu Dettagli piedinatura
Effettuare una selezione usando i tasti SU o GIÙ e premere ENTER per confermarla.
Le informazioni sulla piedinatura riproducono i dettagli descritti nel presente manuale di
istruzioni nella sezione Cablaggio del comando automatico.
Le schermate disponibili sono tutte presentate in modo simile. Per esempio, selezionan-
do Input analogico 1 viene visualizzata la seguente schermata:
Questo indica che il segnale di entrata analogico deve essere applicato al pin 4 del con-
nettore a D inferiore sulla parte posteriore della pompa, dove sono disponibili 0 volt sul
pin 16. Se l’input analogico è configurato per un segnale pari a 4-20 mA, la tensione mas-
sima consentita è di 5 volt; se l’input analogico è configurato per un segnale di 0-10 V,
la tensione massima consentita è di 10 volt.
I dati disponibili al momento della selezione delle opzioni Alimentazione e Altro ven-
gono visualizzati su due schermate. Premendo il tasto GIÙ mentre viene visualizzata la
prima schermata di ciascuna opzione, si richiama la rispettiva seconda schermata. Il tasto
SU presenta una funzione analoga.
Premendo STOP o ENTER in una qualsiasi schermata di informazioni sulla piedinatura,
si ritorna alla rispettiva schermata del menu Dettagli piedinatura.
Per uscire dalle schermate del menu Dettagli piedinatura
Scorrere le schermate del menu Dettagli piedinatura fino alla visualizzazione della quin-
ta schermata. Selezionare Esci usando i tasti SU o GIÙ, quindi premere ENTER per con-
fermare la selezione.
Alternativamente ...
Premere più volte STOP per tornare indietro, un livello alla volta, fino a visualizzare il
menu principale.

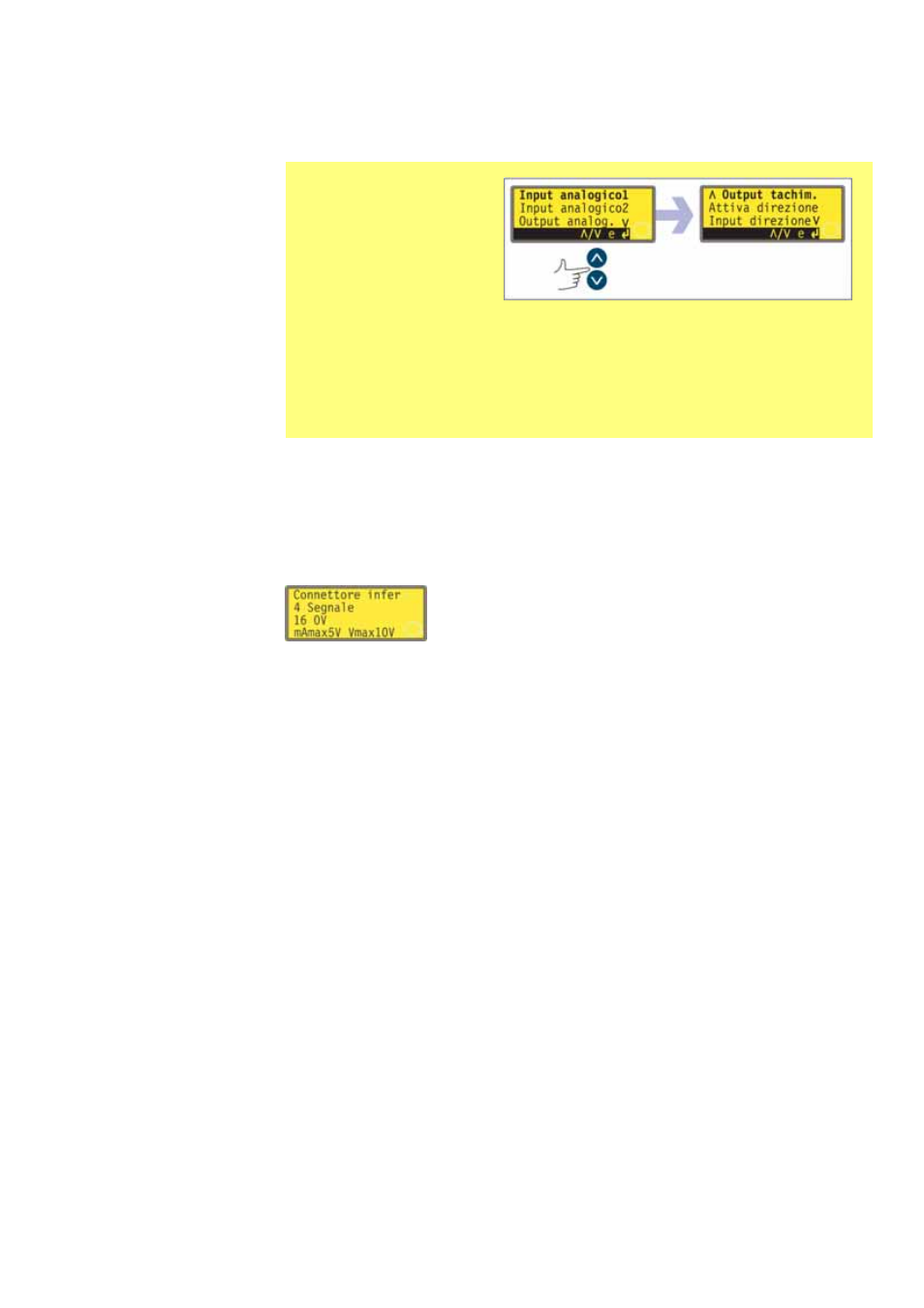

Il menu Dettagli piedi-
natura occupa cinque
schermate. Qui sono
riportate le prime due.
Per passare da una
schermata alle succes-
sive, premere più volte
GIÙ. Ogni voce viene evi-
denziata in sequenza fino
all’ultima voce sulla schermata. Un’ulteriore pressione del tasto GIÙ
provoca la visualizzazione della schermata successiva del menù, con evi-
denziata la prima voce.
Seguire la procedura inversa usando il tasto SU per passare a una voce in
una schermata precedente del menù.
