Manuale per l’utente delle pompe Watson-Marlow 35

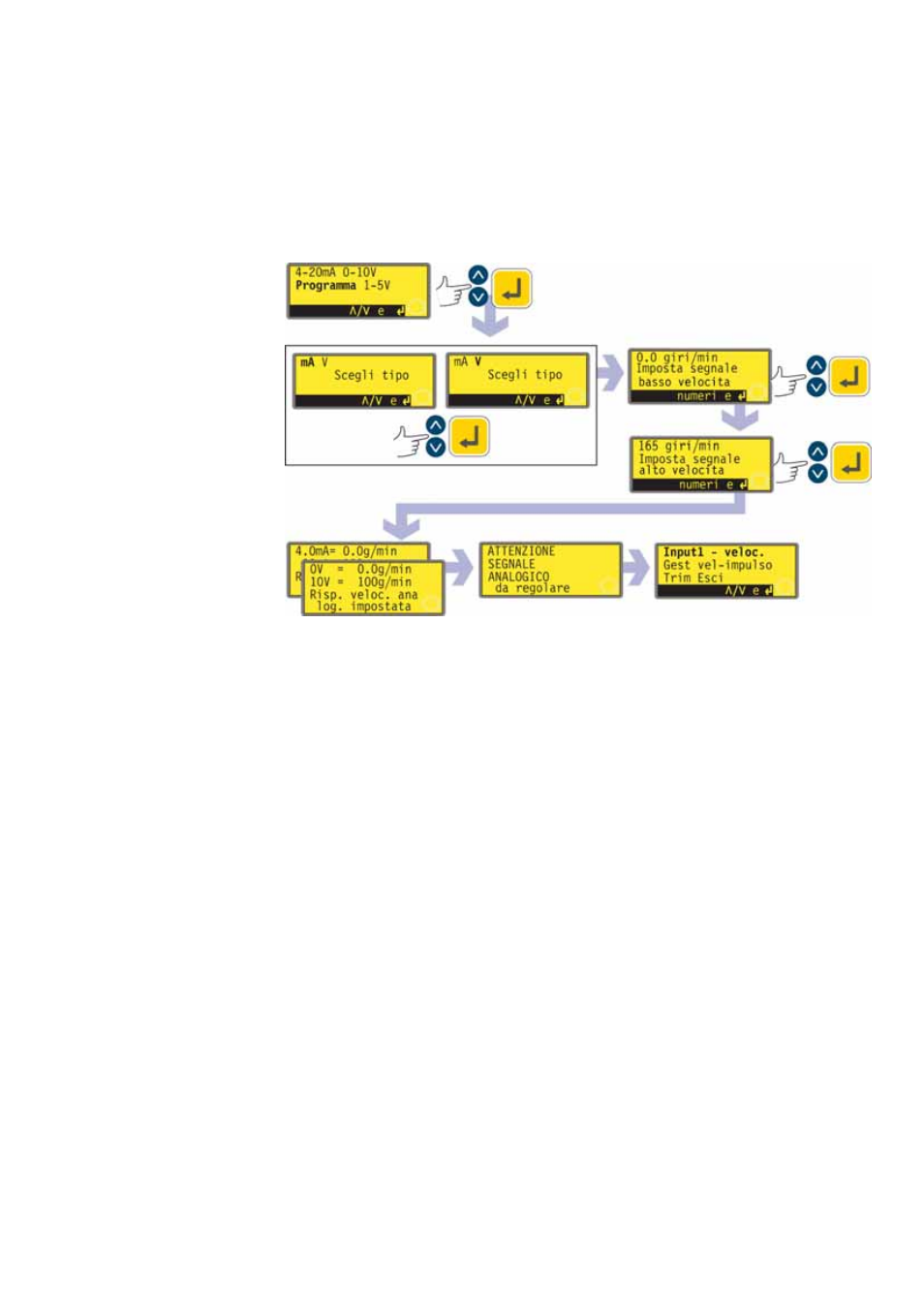

Programma
Selezionare Programma usando i tasti SU o GIÙ, quindi premere ENTER per
confermare la selezione.
Vengono visualizzate due opzioni: mA e V. Usare i tasti SU o GIÙ per effettuare
una selezione, quindi premere ENTER per confermarla.
La pompa visualizza una schermata che consente di impostare la velocità per
l’input di segnale basso (4 mA o 0 V). Usare i tasti SU e GIÙ per scorrere il dis-
play fino alla velocità desiderata, quindi premere ENTER per confermare la
selezione.
La pompa visualizza una schermata che consente di impostare la velocità per
l’input di segnale alto (20 mA o 10 V). Usare i tasti SU e GIÙ per scorrere il dis-
play fino alla velocità desiderata, quindi premere ENTER per confermare la
selezione.
In caso di errore, è possibile premere STOP in qualsiasi punto della sequenza
(prima di premere ENTER sulla schermata della velocità del segnale alto) per
visualizzare la schermata precedente.
All’ultima pressione del tasto ENTER, la pompa configura l’hardware e i dati di
risposta programmati. Visualizza brevemente una schermata di conferma e
avverte che il segnale analogico non è stato regolato con Trim e riporta l’utente
al menu di impostazione Analogico. Qui sopra sono riportati i valori di esempio.
18.2.2 Gestione velocità – impulso
Selezionare Gestione velocità – impulso usando i tasti SU o GIÙ, quindi premere
ENTER per confermare la selezione.
La pompa visualizza altre sei opzioni: Off, Tastiera, 4-20 mA, 0-10 V, 1-5V e
Programma. Usare i tasti SU o GIÙ per effettuare una selezione, quindi premere
ENTER per confermarla.
Se si seleziona Off, il comando di gestione della velocità viene disattivato e la
pompa visualizza nuovamente il menu di impostazione Analogico.
Le altre opzioni offrono una scelta di input per il comando di gestione della velocità.
Se si seleziona Tastiera, la gestione della velocità viene comandata immettendo
il fattore di riduzione con i tasti SU e GIÙ mentre la pompa è in funzione in
modalità analogica automatica. Vedere 18.2 Analogico. Viene visualizzato il menu
di impostazione Analogico.
Se si seleziona 4-20 mA, 0-10 V o 1-5 V, la pompa configura i dati hardware e
di taratura in modo appropriato. Viene visualizzata una schermata di conferma
