Manuale per l’utente delle pompe Watson-Marlow 106
Posizionare l’estremità del tratto a Y dell’elemento sopra il supporto di chiusura 625L.
Tendere i tubi e avvitare il dispositivo di bloccaggio in posizione. Rimontare la testina
secondo le istruzioni descritte nella sezione 33.4 Smontaggio e installazione 620L.

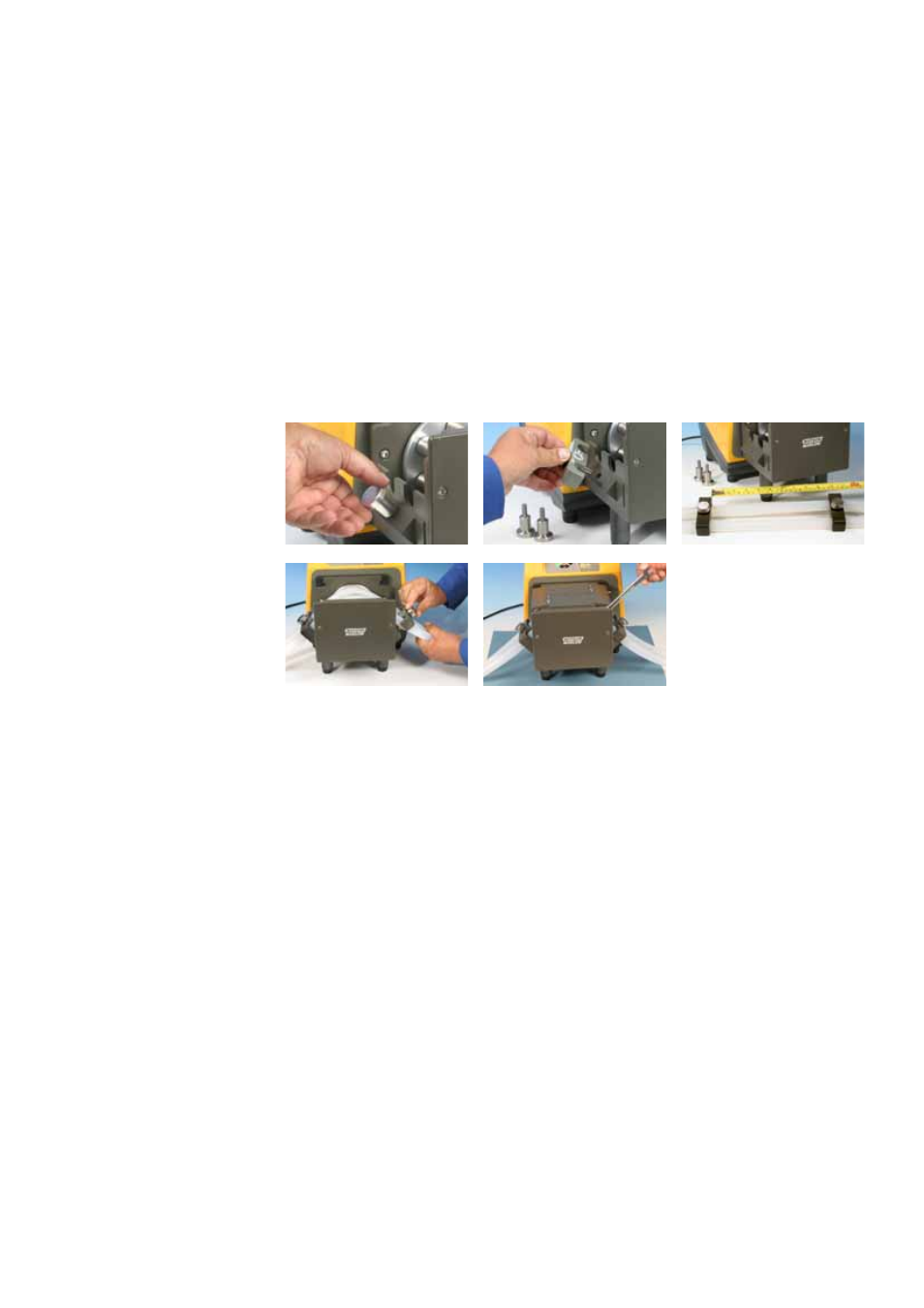

Due tubi indipendenti per pompaggio a doppio canale
Per la rimozione e l’installazione di 620L, vedere le illustrazioni riportate alla
sezione 33.4. Il corpo testina è fissato alla testina per mezzo di camme
posizionate a destra e a sinistra. Nei punti in cui gli alberi delle camme sono
visibili dalla parte anteriore della testina, le camme sono zigrinate e di forma
tale da poter accogliere una chiave per ghiere. Utilizzare la chiave AF da 10
mm fornita per ruotare la camma di destra a 180 gradi in senso antiorario e la
camma di sinistra di 180 gradi in senso orario. La posizione dei fermi di
rotazione delle camme indica quando queste sono completamente chiuse
(terza immagine a sinistra) o aperte (a destra). Sollevare il corpo testina.
Svitare e rimuovere i supporti di chiusura 625L. I dispositivi di bloccaggio vengono uti-
lizzati per fissare il tubo continuo, usando gli stessi alloggiamenti per le viti. Montare i
due tubi nei dispositivi di bloccaggio di dimensione appropriata. Distanza tra i disposi-
tivi di bloccaggio = 230 mm per alesaggio fino a 8,0 mm; 240 mm per alesaggio pari
a 12,0 mm e 16,0 mm. Montare il dispositivo di bloccaggio del tubo di ingresso all’u-
nità 625L. Tendere i tubi al di sopra del rotore e montare il dispositivo di bloccaggio
del secondo tubo all’unità 625L. Rimontare la testina secondo le istruzioni descritte
nella sezione 33.4 Smontaggio e installazione 620L. Se si usano tubi in Marprene, è
importante verificare la lunghezza del tubo dopo 30 minuti di funzionamento.
33.6 Cura e manutenzione 620L e 620LG
Controllare che tutti i componenti mobili non presentino difficoltà di movimento. In caso
di spruzzi di liquidi aggressivi sulla testina, pulire usando solo un detergente delicato.
33.7 Regolazione del corpo della testina
620L e 620LG
Il corpo testina è impostato per tubature con parete di 4,0 mm e alesaggio fino a 16,0
mm. Potrebbe essere necessario modificare questa impostazione usando viti tronco-
coniche per ottimizzare le prestazioni nel caso non venga utilizzata una tubatura stan-
dard. Tuttavia, in tal caso, la garanzia potrebbe risultare non più valida.
L’impostazione di fabbrica è 20,3 mm verticalmente dal lato del rotore del corpo testina
molleggiato alla parte superiore della copertura del corpo testina.
