Manuale per l’utente delle pompe Watson-Marlow 8
8 Specifiche della pompa

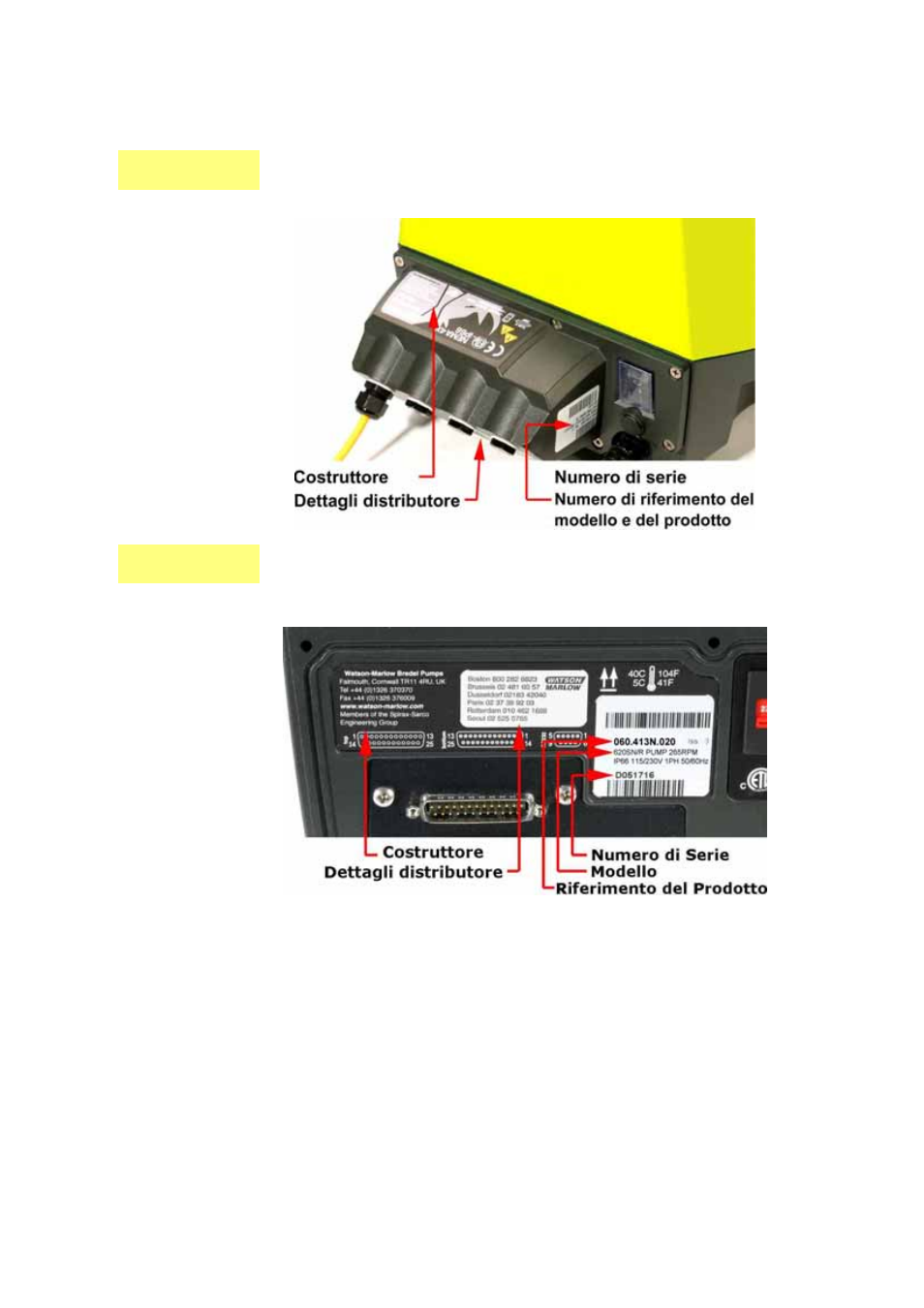

Le etichette apposte sul retro della pompa contengono i dati relativi al costruttore e al
contatto, il numero di riferimento, il numero di serie e i dati relativi al modello del prodotto.
Le stesse informazioni si trovano sul quadro interruttori dell’unità di azionamento, acces-
sibile dopo lo smontaggio del modulo 620N. La figura sottostante mostra un’immagine del
modello 620Du incassato. Il numero dei connettori varia a seconda del modello.
DuN
DuN, Du
Modelli 620DuN, IP66 NEMA 4X e 620Du, IP31
Questa pompa può essere gestita tramite tastiera o a distanza. Essa presenta le seguen-
ti caratteristiche.
Comando manuale
Regolazione della velocità; funzionamento e arresto; controllo direzione; gradu-
azione velocità da tastiera; tasto "max" per un rapido adescamento.
Comando a distanza
La pompa può essere gestita in modo digitale con la chiusura di un contatto o l’input
di un segnale logico.
Comando analogico
La velocità della pompa può essere gestita tramite un input di segnale analogico
compreso nell’intervallo 0-10 V, 1-5 V o 4-20 mA. La riduzione della velocità può
essere gestita allo stesso modo tramite l’input del segnale analogico 2.
