Manuale per l’utente delle pompe Watson-Marlow 75
23.10.2 Output logico 2

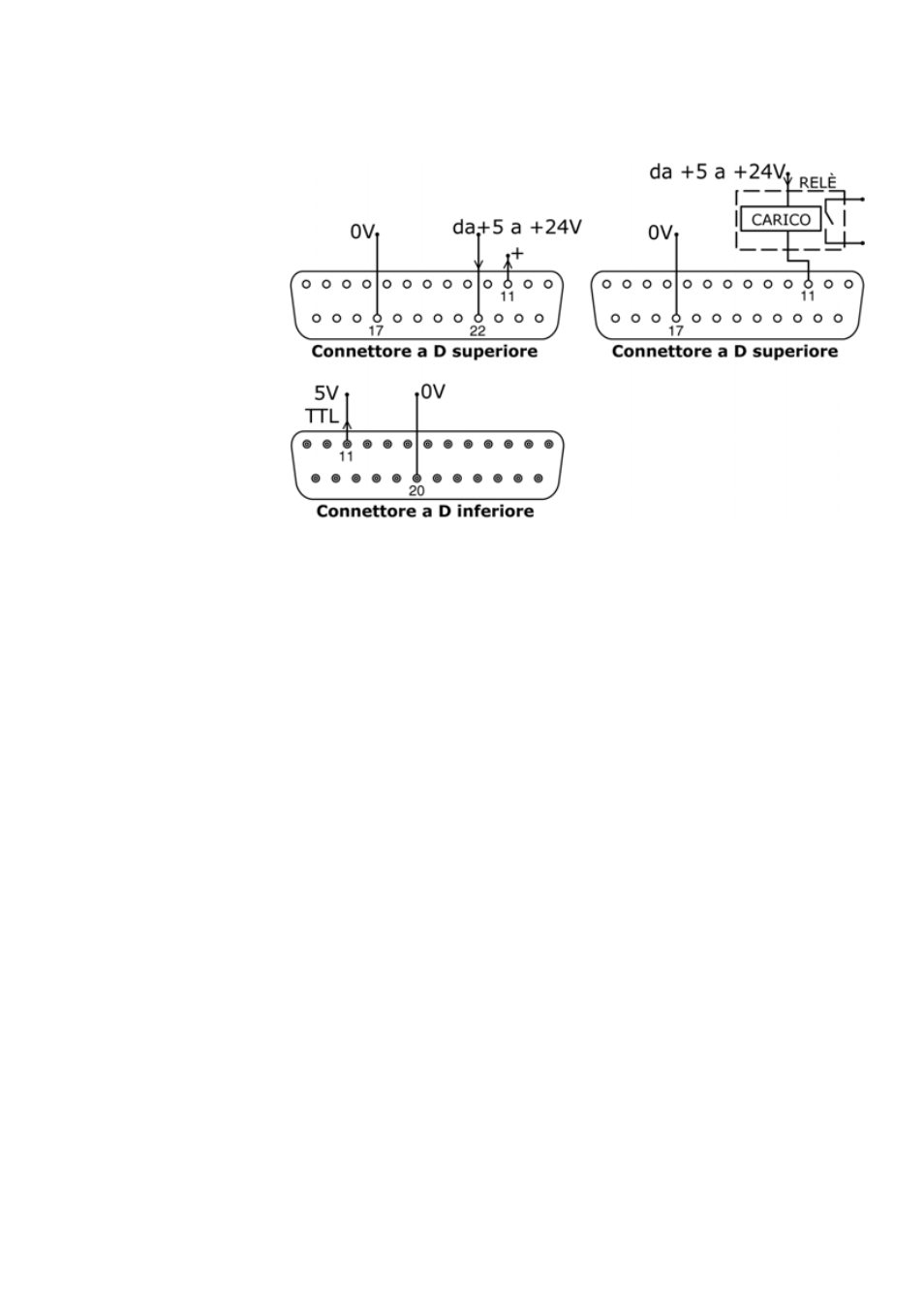

L’output 2 viene derivato dal pin 11 del connettore a D superiore, a seconda dello stato
logico della funzione assegnata all’output 2. Alternativamente, un carico come la bobina
di un relè può essere collegato al pin 11, con collegamento a terra sul pin 17. La corrente
passerà nel circuito a seconda dello stato logico della funzione assegnata all’output 2. Non
collegare nessun dispositivo che richieda più di 50 mA.
Inoltre, l’output 2 è disponibile come segnale logico TTL a 5 V sul pin 11 del connettore
a D inferiore. Cambia stato a seconda dello stato logico della funzione assegnata all’out-
put 2. Non collegare nessun dispositivo che richieda un carico superiore a 1 TTL.
Per impostazione predefinita, l’output 2 è configurato in modo da indicare lo stato della
direzione. Vedere 12 Accensione per la prima volta.
