Manuale d‘istruzioni MaxFlo 3 - VLITIM7001-03 04.06
7 SOSTITUZIONE DELLA SEDE
AVVERTIMENTO : L’operazione di sostituzione della
sede deve avvenire senza l’attuatore installato sul cor-
po valvola.
7.1 Per sostituire la sede vedere le figure 5a e 5b e proce-
dere nel modo seguente :
7.2 Allentare completamente le tensioni di sfregamento
del premistoppa svitando in modo opportuno i dadi.
7.3 Utilizzando la chiave appropriata (utensili nella tabella
III), estrarre il dado dalla sede.
7.4 Estrarre la sede e tutti gli spessori fra la sede e il corpo.
7.5 Controllare l’assenza di usura e di rigature sulle facce
della sede e dell’otturatore. Sostituire questi particolari,
se necessario.
7.6 Se si nota la presenza di residui di pasta per creare
una tenuta ermetica sul corpo, sulla sede o sul dado
della sede, procedere alla pulizia completa di questi
particolari.
7.7 Per il rimontaggio, posizionare la sede senza spessore
nel corpo valvola assicurandosi che l’otturatore non si
trovi in asse con le tubazioni. Misurare la quota « A »
come mostrato nella figura 4a.
7.8 Ruotare l’otturatore contro la sede e misurare poi la
quota « B » come mostrato nella figura 4b.
NOTA : Per una tenuta ermetica ottimale, è assoluta-
mente necessario assicurarsi che l’asse dell’otturatore
non sporga oltre l’asse delle tubazioni. Si raccomanda
un ritardo molto leggero ( vedere figura 5 ).
7.9 La differenza fra le quote « A » e « B » rappresenta
lo spessore totale degli spessori di regolazione da ag-
giungere tra la sede il corpo valvola. Vedere la tabella
III per scegliere lo/gli spessore/i necessario/i. Qualun-
que sia il diametro della valvola, deve esserci sempre
uno spessore minimo.
7.10 Estrarre la sede e aggiungere gli spessori applicandovi
anticipatamente della pasta per creare la tenuta erme-
tica su ogni faccia. (Flowserve raccomanda una pasta
con un campo di temperatura da –70 a 200°C del tipo
Dow Corning RTV 736 o una pasta a base di grafite per
creare una tenuta ermetica per temperature superiori o
per servizi su vapore).
7.11 Ingrassare la filettatura del dado della sede, posizio-
narla e serrare manualmente fino a farla entrare in
contatto con la sede, poi svitare di 1/8 di giro. Aprire
o chiudere la valvola numerose volte serrando il dado
manualmente per posizionare correttamente la sede.
Poi arrestare la valvola e serrare il dado della sede se-
condo i valori della tabella IV.
STOP!

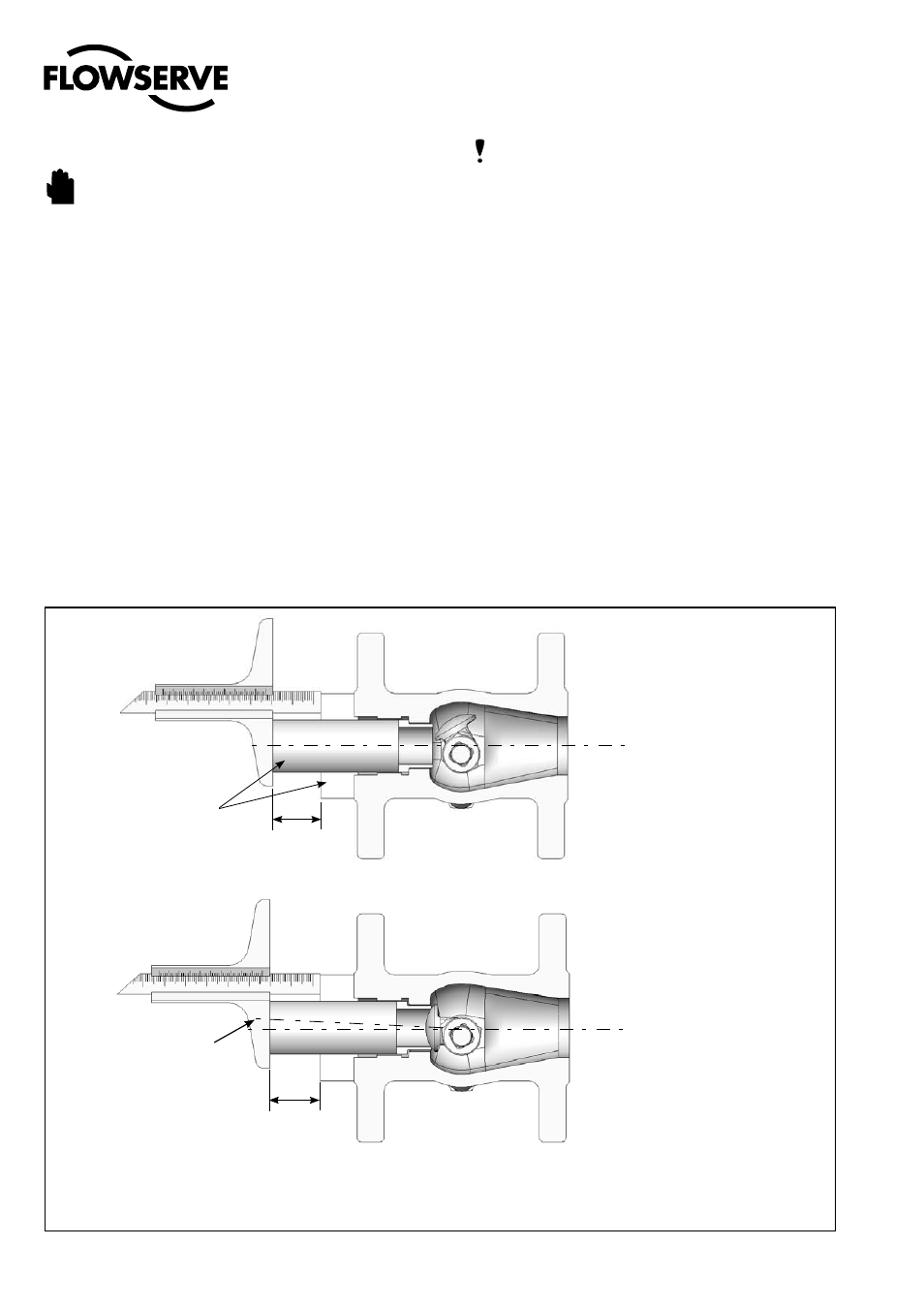

Figura 4a : definizione della
quota « A » con otturatore
disinserito
Figura 4b : definizione della
quota « B » con otturatore
inserito
Figura 4 : registrazione della sede
L‘asse dell‘otturatore non deve
mai superare l‘asse del corpo
valvola, ma deve avvicinarsi al
meglio possibile.Per aumentare
questo ritardo, ridurre lo spessore
e viceversa
A
B
Pezzi forniti con il kit utensili
per lo smontaggio della sede.
