Manuale d‘istruzioni MaxFlo 3 - VLITIM7001-03 04.06
dell’otturatore. Una cattiva regolazione può causare un
deterioramento della valvola. Un’attenzione particola-
re deve essere prestata alla regolazione dell’arresto di
chiusura durante l’utilizzazione di una sede soffice.
8.2 Installare la valvola sulle tubazioni come indicato nella
sezione « Installazione » secondo le raccomandazioni
di orientamento fornite alla fine del manuale.
8 RIMONTAGGIO DELL’ATTUATORE SUL CORPO DELLA
VALVOLA
NOTA : La valvola MaxFlo 3 si apre in direzione delle
lancette di un orologio guardando dal lato attuatore.
8.1 Richiamarsi al manuale di istruzioni dell’attuatore inte-
ressato al rimontaggio sul corpo valvola.
NOTA : Gli arresti della corsa dell’attuatore devono esse-
re correttamente regolati per evitare di superare la corsa
NOTA : Un miglioramento sensibile è stato apportato
alla valvola MaxFlo 3, con una sicurezza ancora mag-
giore per il sistema antiespulsione (vedere le figure 6 ).
Il diametro interno del bonnet è stato ridotto in modo
da essere inferiore al diametro di battuta dell’albero. In
caso di dimenticanza del posizionamento del cuscinet-
to reggispinta dell’albero (46) da parte dell’operatore

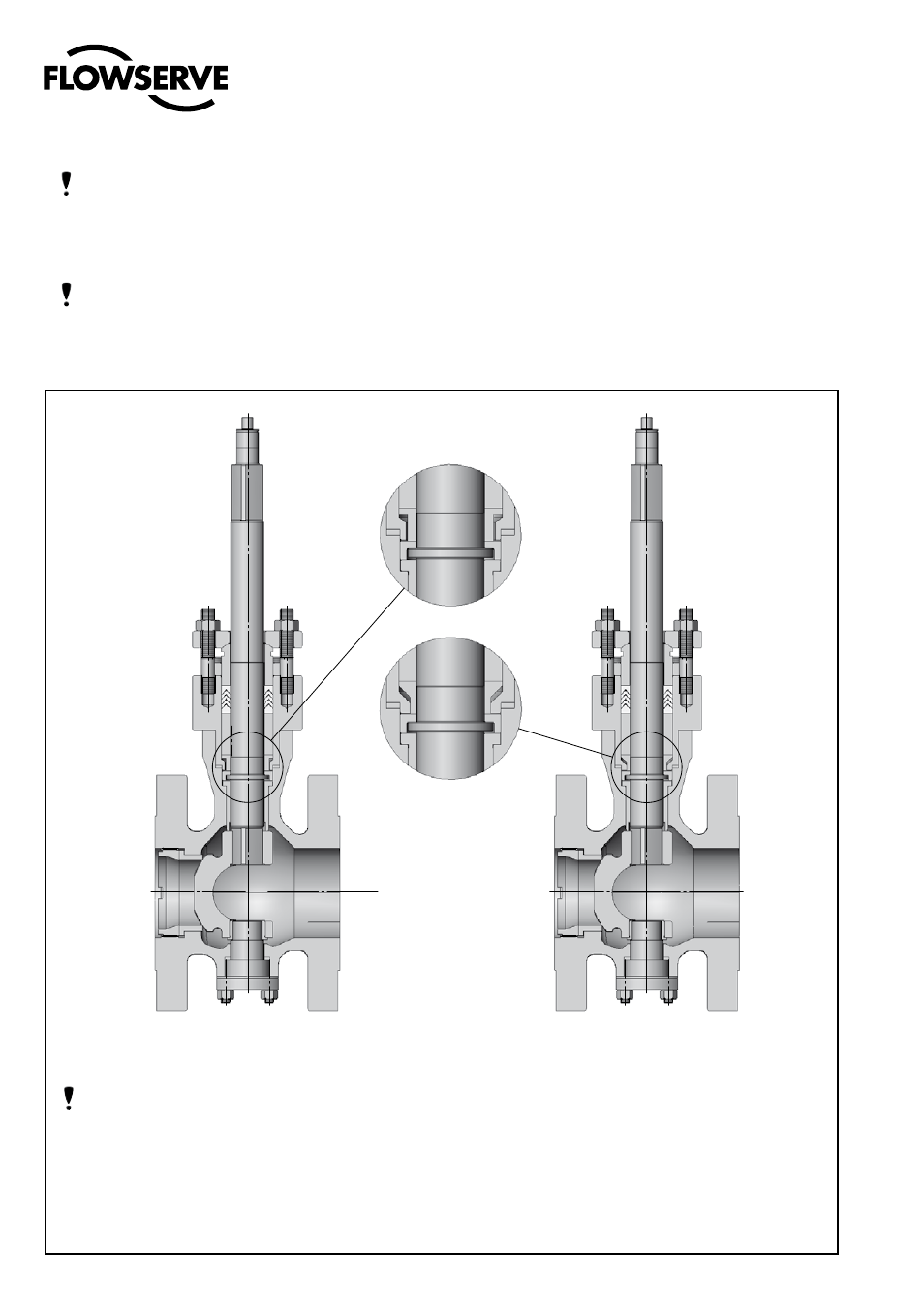

Figura 6a : vecchia concezione
al momento del rimontaggio, l’albero non ha alcuna
possibilità di attraversare il bonnet.
E’ perfettamente possibile un aggiornamento del-
la vecchia concezione ( prima della metà del 2006 )
procedendo al cambiamento del bonnet (40) e della
rondella di base (99).
Contattate in questo caso il Vostro rivenditore Flow-
serve indicando i numeri di serie delle valvole da
9. CONCEZIONE DEL SISTEMA ANTIESPULSIONE DELL‘ALBERO DELLA VALVOLA
Figura 6b : nuova concezione
