Manuale d‘istruzioni MaxFlo 3 - VLITIM7001-03 04.06

5

SMONTAGGIO DELLA VALVOLA

AVVERTIMENTO : Per effettuare questa operazione,

la valvola deve essere assolutamente estratta dalle

tubazioni.

Riferirsi alla figura 1 per localizzare i pezzi secondo i

numeri di posizione.

5.1

Togliere l’attuatore dal corpo separandolo a livello del

castello. Per fare questo, riferirsi al manuale di manu-

tenzione dell’attuatore corrispondente.

5.2

Estrarre i quattro dadi del bonnet (item 114).

5.3

Estrarre l’albero (item 51) dal corpo tirandolo lenta-

mente verso l’alto. L’unità completa bonnet, flangia,

guarnizioni e cuscinetto reggispinta uscirà in blocco

attraverso il foro del corpo.

5.4

Estrarre i dadi del perno (item 119) e togliere dolce-

mente il perno (item 122) dal corpo, trattenendo l’ot-

turatore (item 50) in modo che non cada sul fondo del

corpo della valvola.

5.5

Estrarre l’otturatore dal corpo. Vedere figura 2a.

5.6

Svitare i dadi del premistoppa (item 117) e togliere

l’albero dal bonnet facendolo scorrere lentamente. Il

cuscinetto reggispinta dell’albero (item 46) e il suo

distanziatore (item 47 soltanto per i diametri 10-12˝)

usciranno contemporaneamente.

5.7

Togliere i dadi, la flangia (item 80) e la parte superio-

re del premistoppa (item 87) così come le guarnizio-

ni (item 88), i distanziatori (item 93) e la rondella di

base (item 99).

5.8

Togliere le guarnizioni del bonnet (item 58) e del perno

(item 61) e pulire accuratamente tutte le superfici dei

cuscinetti e delle tenute.

5.9

Estrare la guida dell’albero (item 83) dal corpo

della valvola aiutandosi eventualmente con un utensile

idoneo.

5.10 svitare il dado dalla sede (item 30) con un utensile

appropriato ( vedere la sezione « sostituzione della

sede ») ed estrarre la sede (item 20) come pure gli

spessori di regolazione (item 23).

6

RIMONTAGGIO DEL CORPO

NOTA : E’ assolutamente necessario ingrassare tutte

le filettature, le guide come pure le spalle dell’albero, a

meno che il processo non indichi altrimenti. Flowserve

raccomanda l’utilizzo di una pasta a base di nitruro di

boro del tipo NB1200 della MOLYDAL.

Per facilitare il rimontaggio, si consiglia di serrare il

corpo in una morsa e di mantenerlo fermo in posizione

verticale.

6.1

Per il rimontaggio della valvola, utilizzare sempre dei

premistoppa e delle guarnizioni di tenuta nuove.

6.2

Assicurarsi che l’albero, il foro del bonnet e le superfici di

contatto delle guarnizioni nel corpo siano state accurata-

mente pulite (si tratta di superfici di tenuta che devono

essere perfettamente pulite prima del rimontaggio).

6.3

Assicurarsi che tutte le superfici dei cuscinetti siano

state pulite.

6.4

Rimontare tutte le viti prigioniere del perno (item 115)

e del bonnet (item 108)

6.5

Inserire l’otturatore nel corpo come indicato alla

figura 2b.

NOTA : Nell’ambito della sostituzione dell’otturatore, il

cuscinetto del perno (item 84) è fornito già montato.

6.6

Posizionare la guarnizione di tenuta (item 61) sul perno

e inserire quest’ultimo nel foro del corpo mantenendo

l’otturatore in modo da inserire il perno nel cuscinetto.

NOTA : Al momento del montaggio, il perno deve es-

sere orientato con le facce fresate parallele alle flange

del corpo della valvola (in funzione del diametro della

valvola ).

6.7

Serrare semplicemente a mano i dadi del perno per

assicurarne il suo fissaggio.

6.8

Introdurre la guida dell’albero nel corpo della valvola,

controllando che sia correttamente posizionato nel foro

previsto a tale scopo. Il cuscinetto deve sporgere leg-

germente nel corpo della valvola (vedere figura 5a).

6.9

Posizionare il reggispinta (item 46) sull’albero, farlo

scivolare fino alla battuta, poi introdurre l’albero nel

corpo in modo da inserirlo nell’otturatore.

NOTA : per i diametri 10” e 12”,un distanziatore

(item 47) è posizionato al di sopra del reggispinta

dell’albero.

STOP!

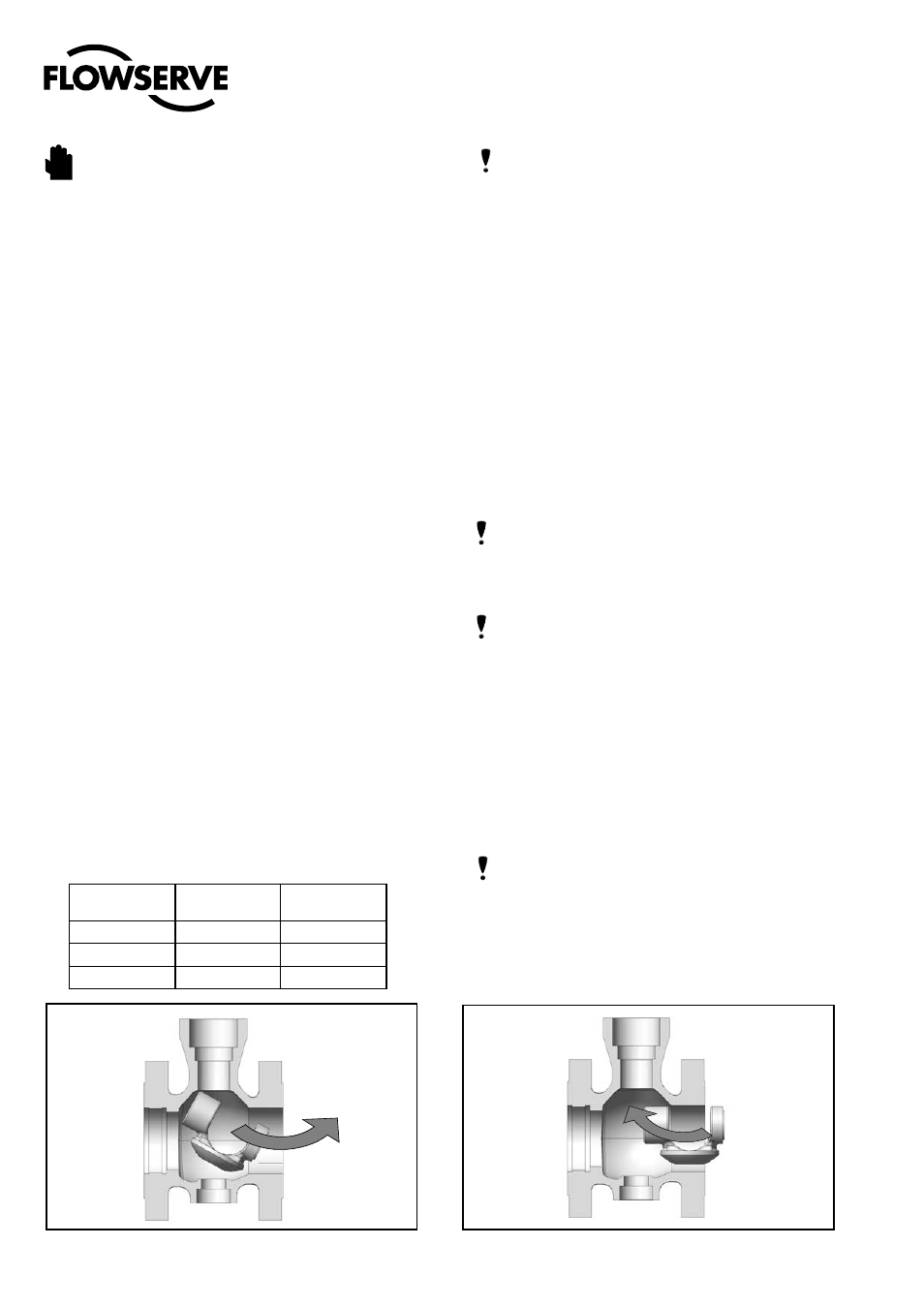

Figura 2a : estrazione otturatore

Figura 2b : introduzione otturatore

Tabella II: Coppie di serraggio dadi bonnet e perno

Dimensioni

A193-B8 cl2

A453-Gr660

(Nace)

M8

10 Nm

14 Nm

M12

37 Nm

41 Nm

M16

53 Nm

59 Nm
