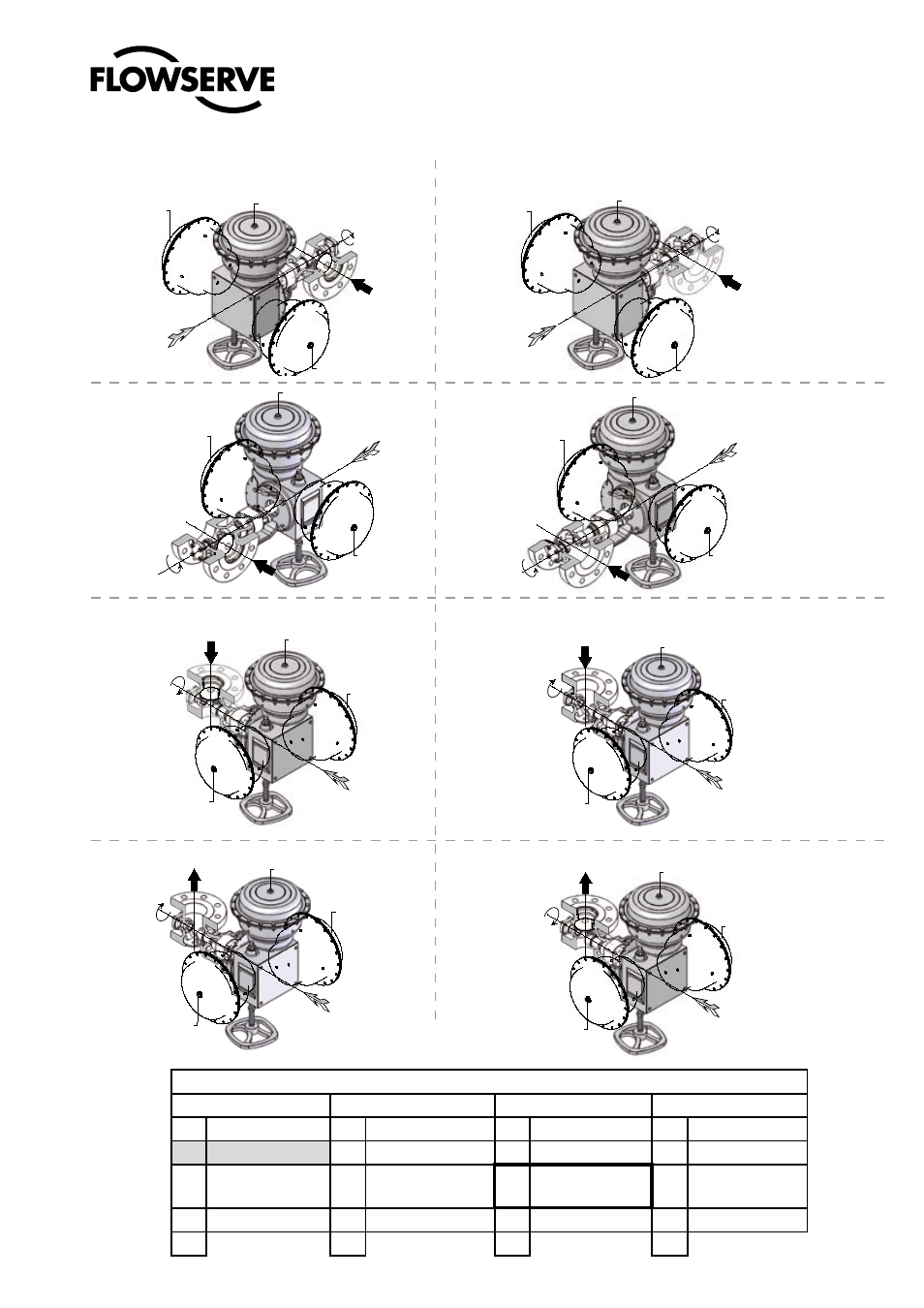

10. MONTAGGI SULLE TUBAZIONI – CONFIGURAZIONI « ARIA APRE »
Albero a valle – Fluido apre
Albero a monte – Fluido chiude
Tubazioni orizzontali mon
-
taggio a sinistra
Tubazioni orizzontali
montaggio a destra
Tubazioni verticali fluido
discendente
Tubazioni verticali
fluido ascendente
SINISTRA
DESTRA
ARIA APRE
ALTO
FLUIDO
DESTRA
SINISTRA
ARIA APRE
ALTO
FLUIDO
SINISTRA
DESTRA
VISTA
ARIA APRE
ALTO
FLUIDO
SINISTRA
DESTRA
VISTA
ARIA APRE
ALTO
FLUIDO
SINISTRA
DESTRA
FLUIDO
ARIA APRE
ALTO
SINISTRA
DESTRA
ALTO
ARIA APRE
FLUIDO
SINISTRA
DESTRA
VISTA
ARIA APRE
ALTO
FLUIDO
SINISTRA
DESTRA
VISTA
ARIA APRE
ALTO
FLUIDO
CODIFICA POSIZIONAMENTO VALVOLA SULLE TUBAZIONI
3 - Azione dell‘aria
4 - Configurazione
5 - Attuatore
6 - Azione del fluido
O
Aria apre - FMA
L
Montaggio a sinistra L
Posizione sinistra
U
Albero a monte
C
Aria chiude - OMA
R
Montaggio a destra
R
Posizione destra
D
Albero a valle
D
Fluido discendente
T
Posizione in alto
raccomandata
U
Fluido ascendente
A T
VISTA
VISTA
VISTA
VISTA
