Manuale d‘istruzioni MaxFlo 3 - VLITIM7001-03 04.06
Anelli semplici Anelli doppi Anelli doppi « per vuoto » Semplice grafite Doppia grafite
6.10 Posizionare la guarnizione di tenuta del bonnet (item 58)
in fondo al foro del corpo, far scivolare il bonnet sull’albe-
ro e spingerlo dolcemente nel foro del corpo.
NOTA :Durante il montaggio, il bonnet deve essere
orientato con le facce fresate perpendicolari alle flange
del corpo della valvola
6.11 Posizionare l’anello di base del premistoppa nel bon-
net, poi montare i distanziatori e la guarnizione come
indicato alla figura 3 secondo la configurazione scelta,
rispettando le regole dello stato dell’arte nell’ambito
dei montaggi delle guarnizioni.
6.12 Montare la parte superiore e la flangia del premistop-
pa, poi serrare i dadi della guarnizione manualmente.
6.13 Serrare semplicemente manualmente i dadi del bonnet
per assicurarne il suo fissaggio.
6.14 Serrare in modo alternato i dadi del bonnet e del perno
secondo i valori della tabella II, rispettando le regole
dello stato dell’arte del serraggio incrociato.
6.15 Richiamarsi alla sezione « Sostituzione della sede »
per il rimontaggio e la registrazione della sede.
6.16 Installare l’attuatore e il castello come descritto nel
manuale di installazione dell’attuatore.
6.17 Rimontare la valvola sulle tubazioni come descritto
nella sezione « Installazione ».
Sistema “Live Loading” :
- in opzione per SureGuard / XT
- standard per SafeGuard Sistema “Live Loading” :
- in opzione per SureGuard / XT
- standard per SafeGuard
Semplice SureGuard
Semplice SureGuard XT
Semplice SafeGuard
doppia SureGuard
doppia SureGuard XT
doppia SafeGuard
semplice SureGuard fire safe
semplice SureGuard XT fire safe
semplice SafeGuard fire safe
doppia SureGuard fire safe
doppia SureGuard XT fire safe
doppia SafeGuard fire safe

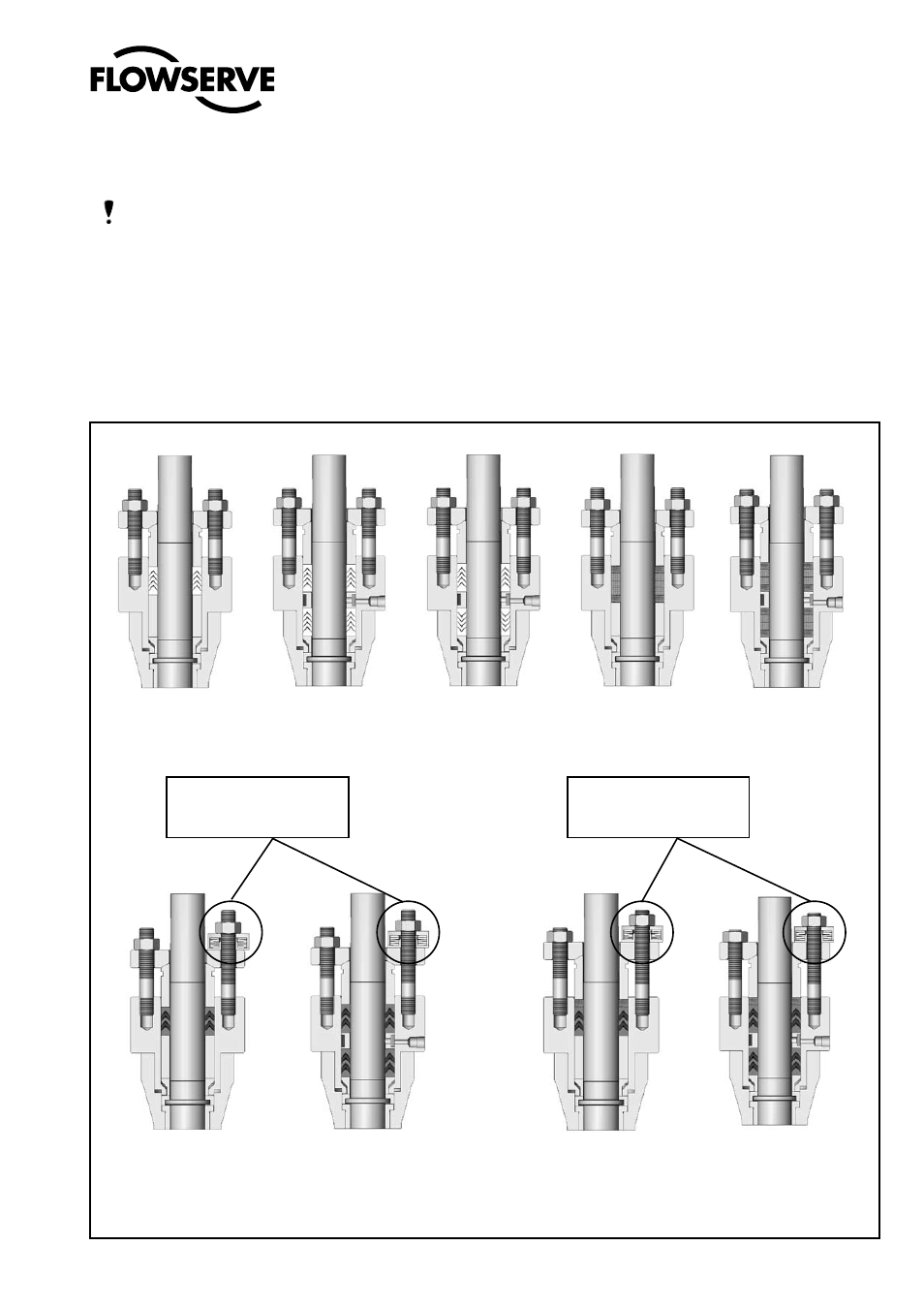

Figura 3 : configurazioni tipi di guarnizioni di premistoppa
