Vi è inoltre la possibilità di settare l’associazione dello stesso segnale a più contatti
come riportato nella Tabella 1. Tale configurazione si ottiene spostando i ponticelli posti
sui jumper SW1÷SW8. La configurazione di default dei jumper è come rappresentato in
Figura 3. Per modificare questa configurazione iniziale riferirsi alla Tabella 1.
Es: per associare il “Battery Low” al relè RL1 inserire il ponticello tra il jumper 1 e il
jumper 2 della colonna SW2. ATTENZIONE: in questa occasione la colonna SW1 deve
rimanere libera.

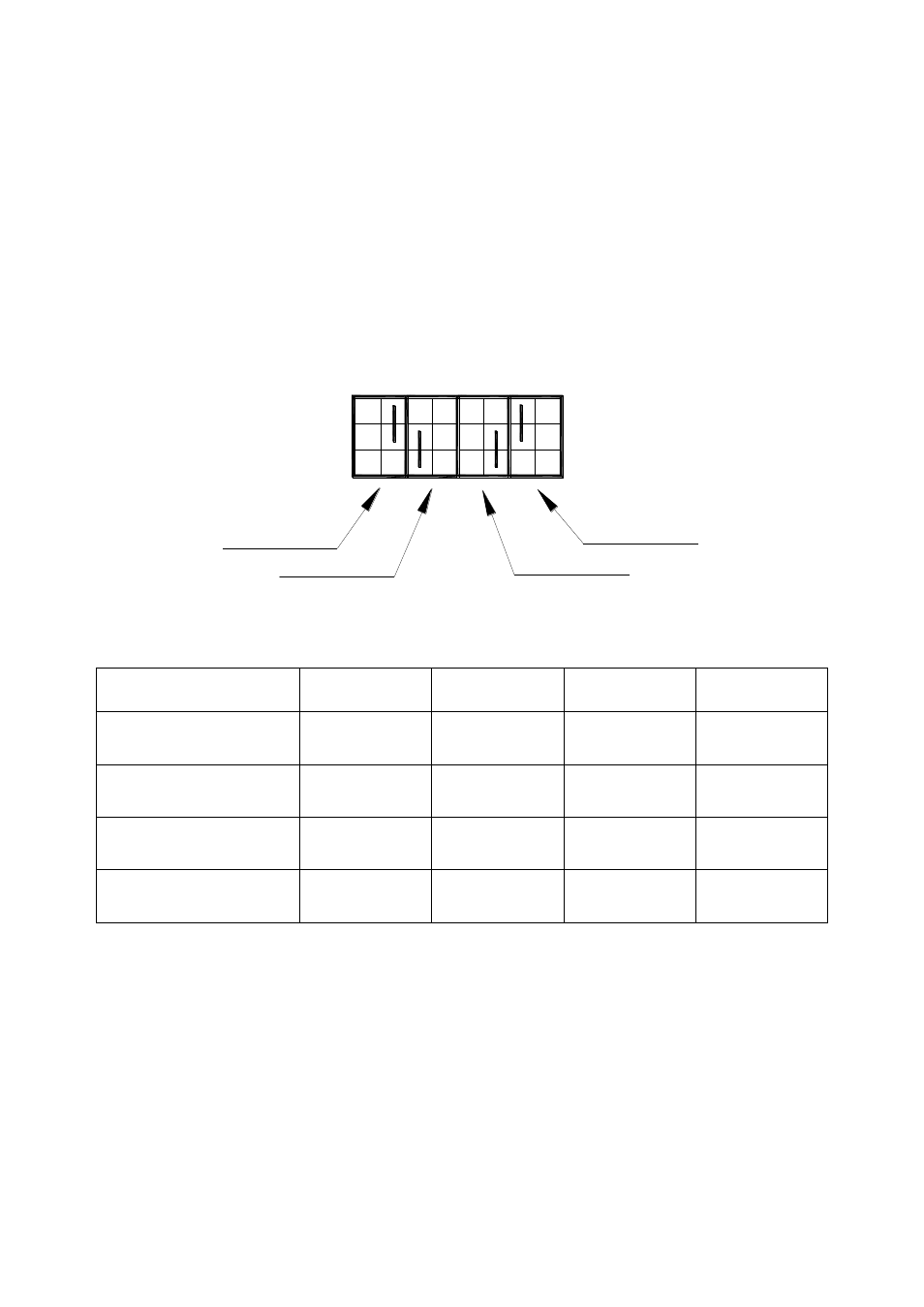

Figura 3
Comando RL1(N.O.) RL2(SC.) RL3(N.O.) RL4(SC.)
Battery Working SW1(2-3)
SW3(2-3)
Default
SW5(2-3) SW7(2-3)
Battery Low
SW2(1-2)
Default
SW4(1-2) SW6(1-2) SW8(1-2)
Alarm SW2(2-3) SW4(2-3)
SW6(2-3)
Default
SW8(2-3)
Bypass SW1(1-2) SW3(1-2) SW5(1-2)
SW7(1-2)
Default
Tabella 1: Configurazione dell’associazione segnale-relè
Attenzione: I jumper di configurazione non vanno mai connessi a cavallo tra un SW e il
contiguo (guardando la Figura 3 non si devono mettere in posizione orrizzontale).
Inoltre non deve essere associato lo stesso relè a due segnali diversi.
SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1
1
2
3
1
2
3
Sett. RL4
Sett. RL1
Sett. RL2 Sett. RL3
