- ITALIANO -
5
2 DESCRIZIONE E CONFIGURAZIONE DELLA MORSETTIERA J1
INGRESSO DI EMERGENZA (ESD)
L’ingresso di Emergenza (ESD) consente di spegnere l’UPS in situazioni di emergenza
in modo sicuro ed immediato.
Con i due morsetti dell’ingresso ESD collegati tra di loro (con ponticello a filo, oppure
con pulsante
di emergenza con contatto N.C., ecc.) l’UPS funziona in modo normale;
se il collegamento viene aperto l’UPS si spegne immediatamente e non può essere
acceso se non dopo averlo richiuso.
INSTALLAZIONE: per utilizzare la funzionalità ESD, togliere il ponticello dalla
morsettiera e sostituirlo con la connessione ad uno o più contatti N.C. in serie, (es.
pulsanti d’emergenza).
ATTENZIONE:
Se il ponticello viene tolto con scheda inserita nell’UPS, quest’ultimo, se
acceso, si spegne.
INGRESSO DI SHUTDOWN REMOTO (RSD)
Consente di spegnere l’UPS con un comando remoto come ad esempio una
pulsantiera esterna, un contatto di uscita di un PLC, un interruttore generale di un
quadro elettrico ecc.
Collegando tra di loro i due morsetti dell’ingresso RSD si provoca lo spegnimento
dell’UPS; se il collegamento viene riaperto l’UPS rimane comunque spento e deve
essere riacceso manualmente (se il comando è stato dato in condizioni di rete assente
e l’UPS prevede la riaccensione automatica per comando di Shutdown remoto, l’UPS si
riaccende in modo automatico al ritorno della rete).
INSTALLAZIONE: per utilizzare la funzionalità RSD, collegare uno o più contatti N.O.
in parallelo tra loro, (es. pulsantiera esterna).
IMPORTANTE: Quando si utilizza questa configurazione il ponticello tra i morsetti 3 e 4
deve rimanere collegato.

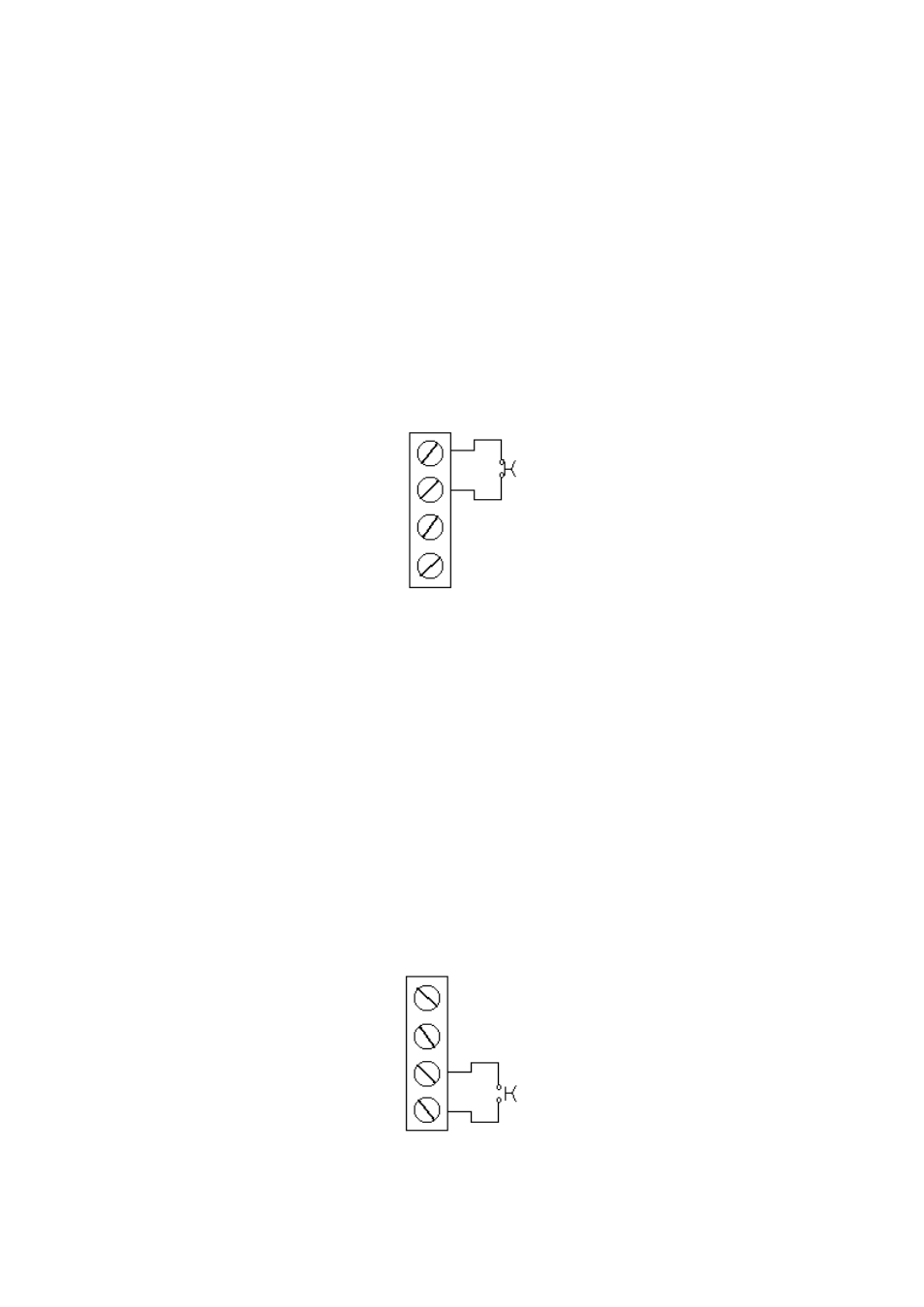

Contatto N.C.
J1
4
3
2
1
Contatto N.O.
.
J1
4
3
2
1
