- ITALIANO -
6
USCITA DI ALIMENTAZIONE
Sulla morsettiera J1 è disponibile un’alimentazione di 12Vdc che può essere utilizzata
dall’utente, facendo però attenzione a non prelevare più di 80mA disponibili.
1
2
3
4
J1
12Vdc ±10%
max 80mA
+12V
GND
3 DESCRIZIONE E CONFIGURAZIONE DELLA SEZIONE
PORTA A CONTATTI
CONFIGURAZIONE DELLA SEZIONE PORTA A CONTATTI
La scheda consente di associare i segnali di Bypass, Battery Working, Battery Low e
Alarm ai quattro relè presenti (due con contatti in scambio (SC) e due con un contatto
(N.O.)).
1 2 3 4 5 6
A
B
C
D
6 5 4 3 2 1
D
C
B
A
Title
Number Revis ion Size
B
Date: 26-Apr-2004 Sheet of
File: G:\evaldo\..\SCHEM AxM ANUALE.s ch Drawn By:
RL2B
RL4B
RL3_NO
COM 1
RL4_NC
RL2_NO
COM 2
RL2_NC
RL1_NO
RL4_NO
RL3B
RL1B
8
7
6
5
4
3
2
1
J 3

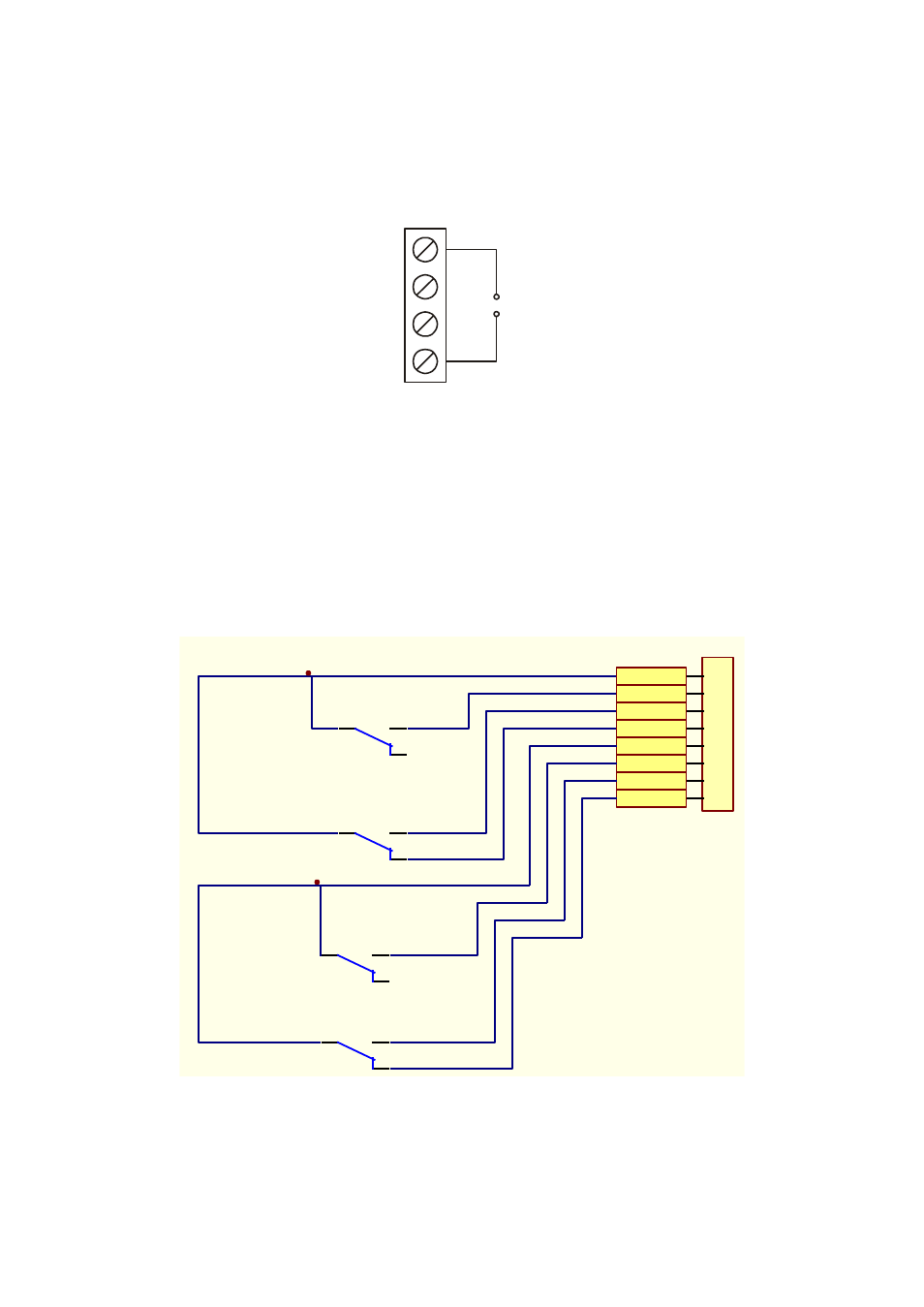

Figura 2: Contatti dei relè interni e loro connessione al connettore
